申请日2016.03.01
公开(公告)日2016.11.23
IPC分类号C02F9/14; C02F11/12; C02F11/00
摘要
本实用新型公开了一种配合沼气池使用的污水处理系统,包括格栅井和二次沉淀池,所述格栅井通过管道连接有提升井,所述调节池通过管道连接有初次沉淀池,所述集水井通过管道连接有水解酸化池,所述曝气池通过管道连接USAB装置,所述接触氧化池通过管道连接有二次沉淀池,所述二次沉淀池还通过管道连接有污泥浓缩池,所述污泥浓缩池通过管道连接有压滤机,所述压滤机通过管道连接有沼气池,该装置采用格栅井、USAB装置以及接触氧化池的结构,对污水进行过滤氧化等处理,处理后的污水达到排放标准,避免出现污染环境和破坏生态平衡的情况,采用污泥浓缩池和压滤机的结构,对处理后的污泥进行处理,不仅充分利用污泥中的资源,且保护了环境。
权利要求书

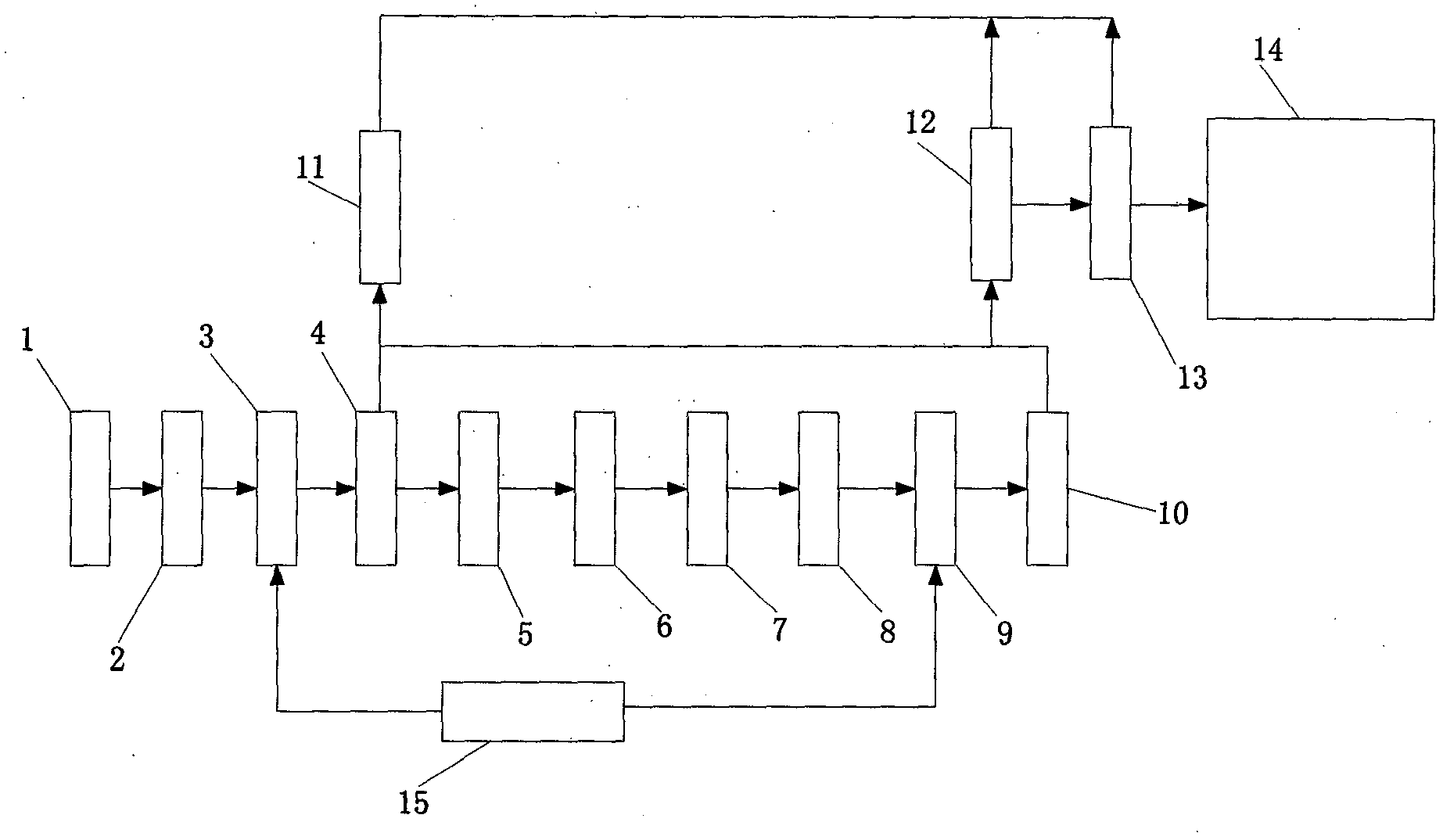

1.一种配合沼气池使用的污水处理系统,包括格栅井(1)和二次沉淀池(10),所述格栅井(1)的侧壁设有进水口,所述二次沉淀池(10)的侧壁设有排放口,其特征在于:所述格栅井(1)通过管道连接有提升井(2),所述提升井(2)通过管道连接有调节池(3),所述调节池(3)通过管道连接有初次沉淀池(4),所述初次沉淀池(4)通过管道连接有集水井(5),所述集水井(5)通过管道连接有水解酸化池(6),所述水解酸化池(6)通过管道连接有曝气池(7),所述曝气池(7)通过管道连接USAB装置(8),所述USAB装置(8)通过管道连接有接触氧化池(9),所述接触氧化池(9)通过管道连接有二次沉淀池(10),所述二次沉淀池(10)通过污泥回流管连接接触氧化池(9),所述初次沉淀池(4)和二次沉淀池(10)均通过管道连接有热泵装置(11),所述二次沉淀池(10)还通过管道连接有污泥浓缩池(12),所述污泥浓缩池(12)通过管道连接有压滤机(13),所述压滤机(13)通过管道连接有沼气池(14),所述污泥浓缩池(12)和压滤机(13)均通过管道连接热泵装置(11)。
2.根据权利要求1所述的一种配合沼气池使用的污水处理系统,其特征在于:所述接触氧化池(9)通过管道连接有罗茨鼓风机(15),所述罗茨鼓风机(15)通过管道连接调节池(3)。
3.根据权利要求1所述的一种配合沼气池使用的污水处理系统,其特征在于:所述USAB装置(8)包括污泥反应区、气液固三相分离器和气室,所述污泥反应区的内腔设有汽液固三相分离器,所述污泥反应区的顶部设有气室。
说明书
一种配合沼气池使用的污水处理系统
技术领域
本实用新型涉及环保技术领域,具体为一种配合沼气池使用的污水处理系统。
背景技术
污水处理一直以来都是人们所关注的社会问题,传统的污水处理系统只具有处理污水的作用,对于处理后产生的污泥则采用就地掩埋的方式,这样不仅污染环境,影响土质,且浪费了大量的资源,且传统的污水处理系统处理后的水质量较差,往往达不到排放标准,排放到自然界中容易污染环境,破坏生态平衡,为此,我们提出一种配合沼气池使用的污水处理系统。
实用新型内容
本实用新型的目的在于提供一种配合沼气池使用的污水处理系统,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种配合沼气池使用的污水处理系统,包括格栅井和二次沉淀池,所述格栅井的侧壁设有进水口,所述二次沉淀池的侧壁设有排放口,所述格栅井通过管道连接有提升井,所述提升井通过管道连接有调节池,所述调节池通过管道连接有初次沉淀池,所述初次沉淀池通过管道连接有集水井,所述集水井通过管道连接有水解酸化池,所述水解酸化池通过管道连接有曝气池,所述曝气池通过管道连接USAB装置,所述USAB装置通过管道连接有接触氧化池,所述接触氧化池通过管道连接有二次沉淀池,所述二次沉淀池通过污泥回流管连接接触氧化池,所述初次沉淀池和二次沉淀池均通过管道连接有热泵装置,所述二次沉淀池还通过管道连接有污泥浓缩池,所述污泥浓缩池通过管道连接有压滤机,所述压滤机通过管道连接有沼气池,所述污泥浓缩池和压滤机均通过管道连接热泵装置。
优选的,所述接触氧化池通过管道连接有罗茨鼓风机,所述罗茨鼓风机通过管道连接调节池。
优选的,所述USAB装置包括污泥反应区、气液固三相分离器和气室,所述污泥反应区的内腔设有汽液固三相分离器,所述污泥反应区的顶部设有气室。
与现有技术相比,本实用新型的有益效果是:该装置采用格栅井、水解氧化池、沉淀池和USAB装置以及接触氧化池的结构,对污水进行过滤氧化等处理,处理后的污水达到排放标准,避免出现污染环境和破坏生态平衡的情况,采用污泥浓缩池、压滤机、热泵装置和沼气池的结构,对处理后的污泥进行处理,不仅充分利用污泥中的资源,且保护了环境。
