申请日2016.03.01
公开(公告)日2016.08.17
IPC分类号C02F3/32; C12M1/04; C12M1/00; C12R1/89
摘要
本实用新型属于微藻养殖和污水处理技术领域，提供了一种可处理污水的微藻养殖系统，其包括：围墙、透光顶板以及可用于养殖微藻和盛放污水的藻池，藻池嵌设于地面中，围墙围绕藻池设置于藻池的边缘上，透光顶板盖设于围墙上，藻池的外壁设有保温层，围墙上设有通风窗。本实用新型的透光顶板、围墙和藻池三者围合成一个室内养殖环境，占地空间少，阳光射入室内，可为微藻提供阳光，还可为系统增温;围墙上设置了通风窗，可使室内空气对流。污水排入藻池内，微藻吸收污水中的营养物质得以生长，同时降低污水的有机负荷，从而达到处理污水和养殖微藻的效果。本实用新型具有很强的环境修复价值，特别适用于黄河以南地区的气候环境。
权利要求书

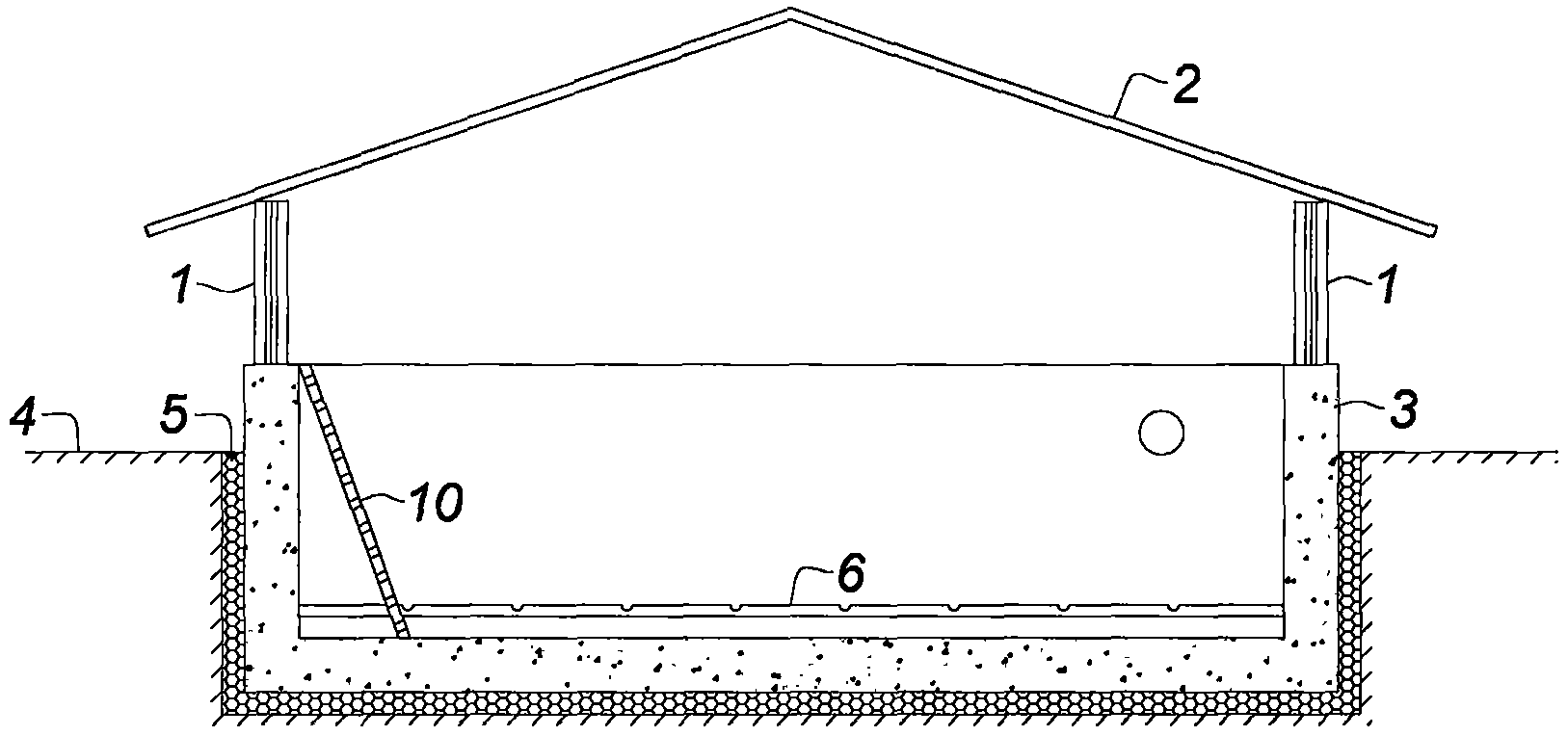

1.一种可处理污水的微藻养殖系统，其特征在于，包括：围墙、透光顶板以及可用于养殖微藻和盛放污水的藻池，所述藻池嵌设于地面中，所述围墙围绕所述藻池设置于所述藻池的边缘上，所述透光顶板盖设于所述围墙上，所述藻池的外壁设有保温层，所述围墙上设有通风窗。
2.如权利要求1所述的可处理污水的微藻养殖系统，其特征在于：所述藻池内设有曝气管。
3.如权利要求1所述的可处理污水的微藻养殖系统，其特征在于：所述藻池内设有监控装置。
4.如权利要求1所述的可处理污水的微藻养殖系统，其特征在于：所述透光顶板为聚碳酸酯板。
5.如权利要求1所述的可处理污水的微藻养殖系统，其特征在于：所述透光顶板为单坡顶或者双坡顶。
6.如权利要求1所述的可处理污水的微藻养殖系统，其特征在于：所述藻池为混凝土池体。
7.如权利要求1所述的可处理污水的微藻养殖系统，其特征在于：所述保温层为岩棉或者挤塑板。
8.如权利要求1所述的可处理污水的微藻养殖系统，其特征在于：所述通风窗上设有换气扇。
9.如权利要求1所述的可处理污水的微藻养殖系统，其特征在于：所述藻池设有进水口和出水口。
10.如权利要求1-8任一项所述的可处理污水的微藻养殖系统，其特征在于：该微藻养殖系统包括多个所述藻池，多个所述藻池之间依次通过溢流管串联连接，第一个所述藻池设有进水口，最后一个所述藻池设有出水口。
说明书
可处理污水的微藻养殖系统
技术领域
本实用新型属于微藻养殖和污水处理技术领域，尤其涉及一种可处理污水的微藻养殖系统。
背景技术
目前一般都是采用过滤、沉淀、消毒等传统方法对污水进行处理，而污水中通常含有丰富的营养物质，上述方法并不能有效回收和利用这些营养物质，也不能充分回收和利用过滤后的污水，可见这些污水处理方法并不够环保，不能循环利用资源，或者说无法充分循环利用资源。
另一方面，微藻可以作为生物燃料、动物饲料和生物肥料等资源使用，具有很大的经济潜力，如果需要大量养殖微藻，则需要用到大型藻池，目前大型藻池都是露天开放式的，其具有环境不易控制、占地空间大的缺点。
人们发现，微藻可以吸收污水中的营养物质，但是现有技术中还没有设计出一种既能够处理污水，又能够养殖微藻的系统。
实用新型内容
本实用新型的目的在于克服现有技术之缺陷，提供了一种可处理污水的微藻养殖系统，该系统既能够处理污水，又能够充分利用污水中的营养物质养殖微藻。
本实用新型是这样实现的，一种可处理污水的微藻养殖系统，其包括：围墙、透光顶板以及可用于养殖微藻和盛放污水的藻池，所述藻池嵌设于地面中，所述围墙围绕所述藻池设置于所述藻池的边缘上，所述透光顶板盖设于所述围墙上，所述藻池的外壁设有保温层，所述围墙上设有通风窗。
进一步地，所述藻池内设有曝气管。
更进一步地，所述藻池内设有监控装置。
具体地，所述透光顶板为聚碳酸酯板。
进一步地，所述透光顶板为单坡顶或者双坡顶。
更进一步地，所述藻池为混凝土池体。
具体地，所述保温层为岩棉或者挤塑板。
进一步地，所述通风窗上设有换气扇。
更进一步地，所述藻池设有进水口和出水口。
具体地，该微藻养殖系统包括多个所述藻池，多个所述藻池之间依次通过溢流管串联连接，第一个所述藻池设有进水口，最后一个所述藻池设有出水口。
本实用新型的透光顶板、围墙和藻池三者围合成一个室内养殖环境，透光顶板可透光，阳光射入室内，可为微藻养殖系统提供所需的阳光进行光合作用，养殖系统还可利用太阳能进行增温，为微藻的养殖提供合适的环境;围墙设置在藻池的边缘上，占地空间少;围墙上设置了通风窗，当阳光强烈、气温较高时，可使室内空气对流，调整室内温度。污水排入藻池内，微藻吸收污水中的营养物质得以生长，同时降低污水的有机负荷，从而达到处理污水和养殖微藻的效果。养殖所得的微藻回收后可作为生物燃料、动物饲料和生物肥料等生物资源利用，处理后达到排放标准的污水可用于无土栽培或农业灌溉等领域，实现污水循环利用。本实用新型具有很强的环境修复价值，特别适用于黄河以南地区的气候环境。
