申请日2016.03.02
公开(公告)日2016.07.06
IPC分类号C02F9/02
摘要
本实用新型公开了一种罐头厂废水果胶回收处理装置，包括第一废水池，及依次经管道连接第一输送泵、过滤器部分、碟片离心机、重相储存罐、第三输送泵、超滤膜组件和滤液储存罐，超滤膜组件还连接果胶液储罐;碟片离心机还通过管道依次连接轻相储存罐、第二输送泵至第一废水池。该装置较好地解决了罐头厂废水果胶回收的问题，适用于罐头生产企业废水中果胶的回收操作，具有结构合理、操作安全方便、果胶回收效果好的特点。
权利要求书

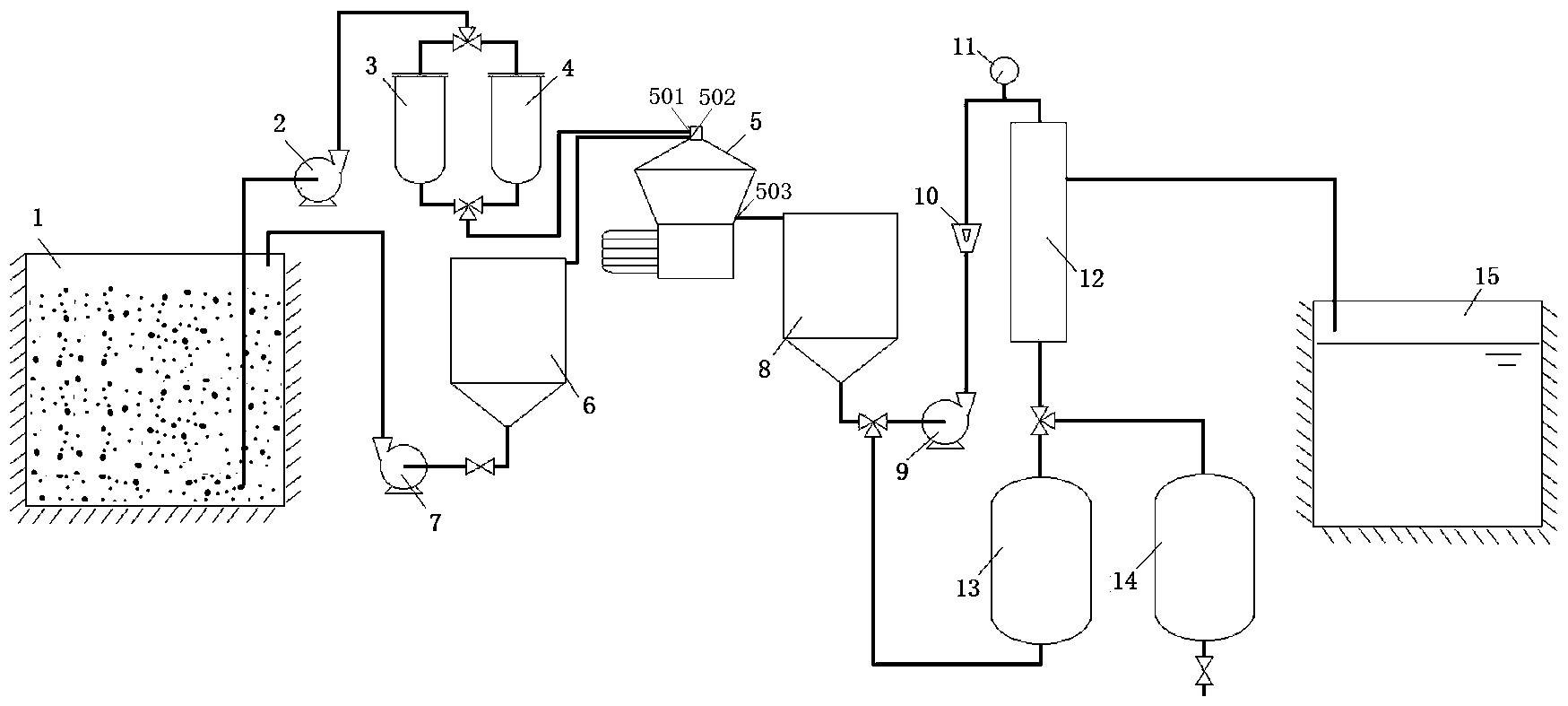

1.一种罐头厂废水果胶回收处理装置，其特征在于：包括第一废水池(1)，及依次经管道连接第一输送泵(2)、过滤器部分、碟片离心机(5)、重相储存罐(8)、第三输送泵(9)、超滤膜组件(12)和滤液储存罐(13)，超滤膜组件(12)还连接果胶液储罐(14);碟片离心机(5)还通过管道依次连接轻相储存罐(6)、第二输送泵(7)至第一废水池(1)。
2.根据权利要求1所述的装置，其特征在于：该装置还包括与超滤膜组件(12)连接的第二废水池(15)。
3.根据权利要求1所述的装置，其特征在于：所述的过滤器部分包括并联排列的第一过滤器(3)和第二过滤器(4)，且在其物料进口端与过滤物料出口端的管路上均设有两位三通阀。
4.根据权利要求1所述的装置，其特征在于：所述碟片离心机(5)包括进料口(501)、轻相物料出口(502)和重相物料出口(503)，其中进料口(501)通过管道与过滤器部分的出口端连接，轻相物料出口(502)通过管道与轻相储存罐(6)连接，重相物料出口(503)通过管道与重相储存罐(8)连接。
5.根据权利要求1所述的装置，其特征在于：所述重相储存罐(8)还与滤液储存罐(13)连接。
6.根据权利要求1所述的装置，其特征在于：所述第三输送泵(9)与超滤膜组件(12)之间还设有转子流量计(10)和压力表(11)。
说明书
一种罐头厂废水果胶回收处理装置
技术领域
本实用新型涉及一种果胶回收处理装置，尤其是一种罐头厂废水果胶回收处理装置，它适用于废水果胶回收处理操作。
背景技术
我国是罐头生产大国，由于罐头加工废水具有水量大、悬浮物多、果胶含量高的特点，若不加以回收处理又会对环境造成一定的污染，生产企业一般都采用常规的生化处理工艺来降解果胶，但由于处理时间长，难以满足实际生产运行的需要，运行成本也高。虽然现在有部分企业在处理废水时，通过化学处理将一部分果胶回收分离出来，但是仍然分离不彻底，造成了废水后续处理的成本升高、效果不佳。
发明内容
本实用新型提供的一种罐头厂废水果胶回收处理装置，其具有结构设计合理、操作安全方便、果胶回收效果好的特点。
为解决上述技术问题，本实用新型所采用的技术方案是：一种罐头厂废水果胶回收处理装置，包括第一废水池，及依次经管道连接第一输送泵、过滤器部分、碟片离心机、重相储存罐、第三输送泵、超滤膜组件和滤液储存罐，超滤膜组件还连接果胶液储罐;碟片离心机还通过管道依次连接轻相储存罐、第二输送泵至第一废水池。
该装置还包括与超滤膜组件连接的第二废水池。
所述的过滤器部分包括并联排列的第一过滤器和第二过滤器，且在其物料进口端与过滤物料出口端的管路上均设有两位三通阀。
所述碟片离心机包括进料口、轻相物料出口和重相物料出口，其中进料口通过管道与过滤器部分的出口端连接，轻相物料出口通过管道与轻相储存罐连接，重相物料出口通过管道与重相储存罐连接。
所述重相储存罐还与滤液储存罐连接。
所述第三输送泵与超滤膜组件之间还设有转子流量计和压力表。
本实用新型由于采用上述结构设计，能够有效地解决罐头厂废水中果胶回收的问题，其有益效果为：
1)双联过滤器的使用可使过滤器的维护、更换十分方便，有利于生产;
2)碟片离心机的采用可有效地分离废水中的果胶成分;
3)采用超滤技术可以有效地除去废水中的水分，除去的水分经第二废水池回收;
4)采用该装置果胶回收效果好，减少了环境污染、提高了企业效益。
