申请日2016.03.10
公开(公告)日2016.07.27
IPC分类号C02F3/10; C02F3/34
摘要
本实用新型公开了一种利用微生物悬浮载体净化污水的装置，它包括生物反应池(1)、上拦截网(2)、下拦截网(3)、物料泵(4)、气缸A(5)和气缸B(6)，上拦截网(2)与下拦截网(3)之间填装有微生物悬浮载体(7)，所述的生物反应池(1)内设置有曝气装置(8)，生物反应池(1)的上端部设置有进液管(9)，生物反应池(1)的下端部设置有出液管(11)，出液管(11)设置于下拦截网(3)的下方，物料泵(4)的吸料口处连接有漏斗(13)，该利用微生物悬浮载体净化污水的装置还包括PLC控制器和时间计数器。本实用新型的有益效果是：减轻工人劳动强度、能够有效避免微生物悬浮载体堵塞管道、提高污水净化效率、出水量大。
权利要求书

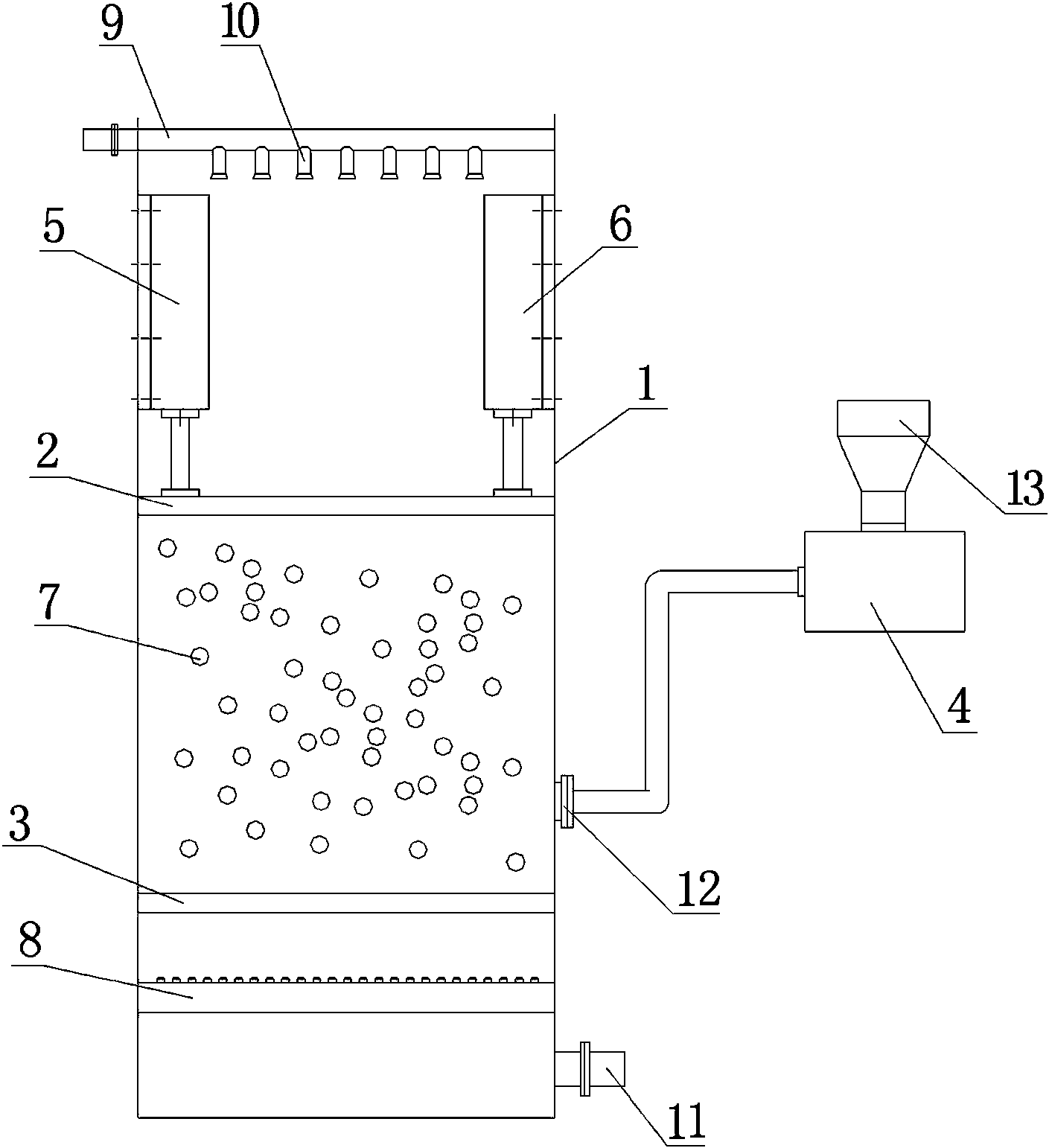

1.一种利用微生物悬浮载体净化污水的装置，其特征在于：它包括生物反应池(1)、上拦截网(2)、下拦截网(3)、物料泵(4)、气缸A(5)和气缸B(6)，所述的上拦截网(2)和下拦截网(3)均设置于生物反应池(1)内，下拦截网(3)固定于下拦截网(3)的下方，上拦截网(2)与下拦截网(3)之间填装有微生物悬浮载体(7)，所述的生物反应池(1)内设置有曝气装置(8)，曝气装置(8)设置于下拦截网(3)的下方，所述的生物反应池(1)的内壁上且位于上拦截网(2)的上方还固定安装有垂向设置的气缸A(5)和气缸B(6)，气缸A(5)和气缸B(6)的活塞杆固定于上拦截网(2)上，生物反应池(1)的上端部设置有进液管(9)，进液管(9)设置于上拦截网(2)的上方，进液管(9)上且沿进液管(9)的长度方向设置有多个直通管(10)，生物反应池(1)的下端部设置有出液管(11)，出液管(11)设置于下拦截网(3)的下方，所述的生物反应池(1)的侧壁上还设置有进料口(12)，进料口(12)设置于上拦截网(2)和下拦截网(3)之间，物料泵(4)的出料口与进料口(12)连接，物料泵(4)的吸料口处连接有漏斗(13)，该利用微生物悬浮载体净化污水的装置还包括PLC控制器和时间计数器，PLC控制器与时间计数器、气缸A(5)、气缸B(6)和物料泵(4)连接。
2.根据权利要求1所述的一种利用微生物悬浮载体净化污水的装置，其特征在于：所述的上拦截网(2)平行于下拦截网(3)设置。
3.根据权利要求1所述的一种利用微生物悬浮载体净化污水的装置，其特征在于：所述的气缸A(5)与气缸B(6)对称设置。
说明书
一种利用微生物悬浮载体净化污水的装置
技术领域
本实用新型涉及污水净化的技术领域，特别是一种利用微生物悬浮载体净化污水的装置。
背景技术
由于生物流化床具有带出体系微生物较少、污水净化能力较差、液固接触面积较大、BOD容积负荷高等特点，现在多采用生物流化床进行污水处理，它是一种利用生物膜载体，同时在单位时间加大生物膜同废水的接触面积和充分供氧，并利用填料沸腾状态强化废水生物处理过程的技术。目前的污水处理系统主要采用单级净化处理方式，污水的净化指标已经不能达到现在的标准，污水处理系统的净化能力较低;同时反应区内的微生物悬浮载体容易串动，会随污水一起流到排水口和进水口，从而出现堵塞，影响污水的净化效果。
然而，污水处理系统中的微生物悬浮载体在反应区内的生命周期有限，当微生物悬浮载体的生命结束后则无法再分解污水中的BOD、细菌和其它有害物质，净水能力逐渐下降，此时需要向反应区内补充新鲜的微生物悬浮载体，现有采用人工向反应区内添加微生物悬浮载体，这无疑是增大了工人的劳动强度，净水效率也逐渐降低。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种结构紧凑、减轻工人劳动强度、能够有效避免微生物悬浮载体堵塞管道、提高污水净化效率、出水量大的利用微生物悬浮载体净化污水的装置。
本实用新型的目的通过以下技术方案来实现：一种利用微生物悬浮载体净化污水的装置，它包括生物反应池、上拦截网、下拦截网、物料泵、气缸A和气缸B，所述的上拦截网和下拦截网均设置于生物反应池内，下拦截网固定于下拦截网的下方，上拦截网与下拦截网之间填装有微生物悬浮载体，所述的生物反应池内设置有曝气装置，曝气装置设置于下拦截网的下方，所述的生物反应池的内壁上且位于上拦截网的上方还固定安装有垂向设置的气缸A和气缸B，气缸A和气缸B的活塞杆固定于上拦截网上，生物反应池的上端部设置有进液管，进液管设置于上拦截网的上方，进液管上且沿进液管的长度方向设置有多个直通管，生物反应池的下端部设置有出液管，出液管设置于下拦截网的下方，所述的生物反应池的侧壁上还设置有进料口，进料口设置于上拦截网和下拦截网之间，物料泵的出料口与进料口连接，物料泵的吸料口处连接有漏斗，该利用微生物悬浮载体净化污水的装置还包括PLC控制器和时间计数器，PLC控制器与时间计数器、气缸A、气缸B和物料泵连接。
所述的上拦截网平行于下拦截网设置。
所述的气缸A与气缸B对称设置。
本实用新型具有以下优点：本实用新型结构紧凑、减轻工人劳动强度、能够有效避免微生物悬浮载体堵塞管道、提高污水净化效率、出水量大。
