申请日2016.03.10
公开(公告)日2016.07.27
IPC分类号C02F3/32
摘要

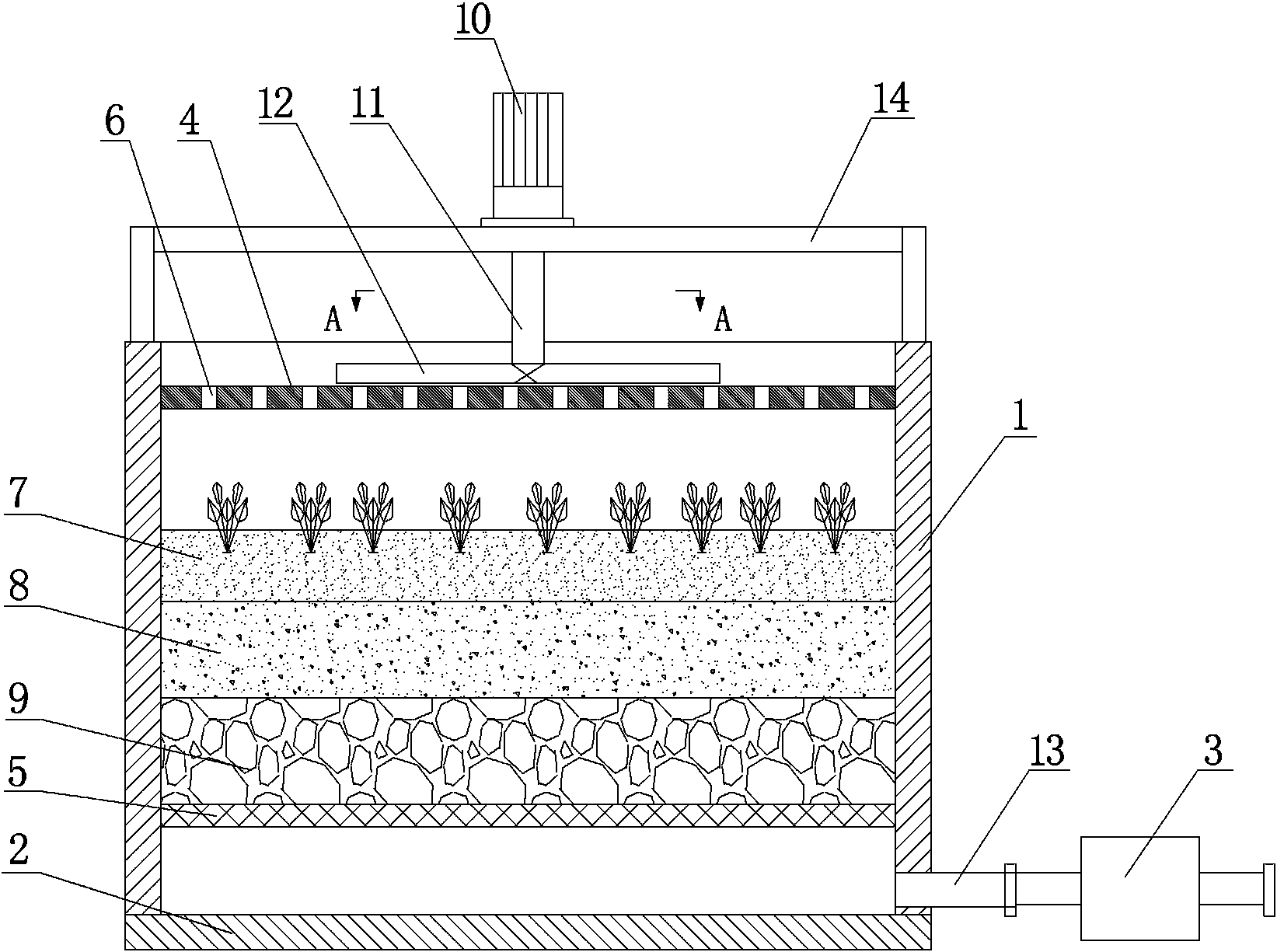

本实用新型公开了一种新型人工湿地污水处理系统，它包括主体(1)、设置在主体(1)底部的防渗层(2)以及水泵(3)，隔板(4)设置于过滤网(5)的上方，隔板(4)上分布有多个通孔(6)，细碎石层(7)上种植有植被，主体(1)的上端部设置有龙门架(14)，龙门架(14)的顶部固定安装有电机(10)，电机(10)的输出端连接有转轴(11)，转轴(11)贯穿龙门架(14)的横梁设置且转轴(11)上安装有叶片(12)，主体(1)的下端部设置有出液管(13)，出液管(13)位于过滤网(5)的下方，出液管(13)与水泵(3)的吸水口连接。本实用新型的有益效果是：制得的洁净水纯度高、污水净化效率高、出水量大、系统稳定性高。
权利要求书
1.一种新型人工湿地污水处理系统，其特征在于：它包括主体(1)、设置在主体(1)底部的防渗层(2)以及水泵(3)，所述的主体(1)内固定有隔板(4)和过滤网(5)，隔板(4)设置于过滤网(5)的上方，隔板(4)上分布有多个通孔(6)，所述的主体(1)内且从隔板(4)到过滤网(5)之间还顺次设置有细碎石层(7)、中碎石层(8)和粗碎石层(9)，细碎石层(7)上种植有植被，所述的主体(1)的上端部设置有龙门架(14)，龙门架(14)的顶部固定安装有电机(10)，电机(10)垂向设置，电机(10)的输出端连接有转轴(11)，转轴(11)贯穿龙门架(14)的横梁设置且转轴(11)上安装有叶片(12)，所述的主体(1)的下端部设置有出液管(13)，出液管(13)位于过滤网(5)的下方，出液管(13)与水泵(3)的吸水口连接。
2.根据权利要求1所述的一种新型人工湿地污水处理系统，其特征在于：所述的主体(1)呈矩形状。
3.根据权利要求1所述的一种新型人工湿地污水处理系统，其特征在于：所述的通孔(6)呈矩形阵列分布在隔板(4)上。
4.根据权利要求1所述的一种新型人工湿地污水处理系统，其特征在于：所述的粗碎石层(9)设置在过滤网(5)上。
说明书
一种新型人工湿地污水处理系统
技术领域
本实用新型涉及污水处理的技术领域，特别是一种新型人工湿地污水处理系统。
背景技术
人工湿地污水处理是由人工建造和控制运行的与沼泽地类似的地面，将污水、污泥有控制的投配到经人工建造的湿地上，污水与污泥在沿一定方向流动的过程中，主要利用人工介质、植物等的多重协同作用，对污水、污泥进行处理的一种技术。根据水流的特点又可以将人工湿地分为表面流人工湿地、水平替流人工湿地、垂直流人工湿地等，其中垂直流人工湿地的应用最为广泛。目前，所采用的垂直流人工湿地污水处理系统多采用单级的处理方式，处理区的基质是固定的，不好调整，在水质区别较大的情况下污水处理的效果差别较大，同时现有的垂直流人工湿地污水处理系统需要提供动力，需要安装对应的动力装置。此外，现有的垂直流人工湿地污水处理系统还存在污水净化效率低、洁净水很难从该系统中抽出的缺陷，因此现有的垂直流人工湿地污水系统不推广采用。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种结构紧凑、制得的洁净水纯度高、污水净化效率高、出水量大、系统稳定性高的新型人工湿地污水处理系统。
本实用新型的目的通过以下技术方案来实现：一种新型人工湿地污水处理系统，它包括主体、设置在主体底部的防渗层以及水泵，所述的主体内固定有隔板和过滤网，隔板设置于过滤网的上方，隔板上分布有多个通孔，所述的主体内且从隔板到过滤网之间还顺次设置有细碎石层、中碎石层和粗碎石层，细碎石层上种植有植被，所述的主体的上端部设置有龙门架，龙门架的顶部固定安装有电机，电机垂向设置，电机的输出端连接有转轴，转轴贯穿龙门架的横梁设置且转轴上安装有叶片，所述的主体的下端部设置有出液管，出液管位于过滤网的下方，出液管与水泵的吸水口连接。
所述的主体呈矩形状。
所述的通孔呈矩形阵列分布在隔板上。
所述的粗碎石层设置在过滤网上。
本实用新型具有以下优点：本实用新型结构紧凑、污水净化效率高、出水量大、系统稳定性高。
