申请日2016.03.10
公开(公告)日2016.07.27
IPC分类号C02F9/02; C02F1/44
摘要

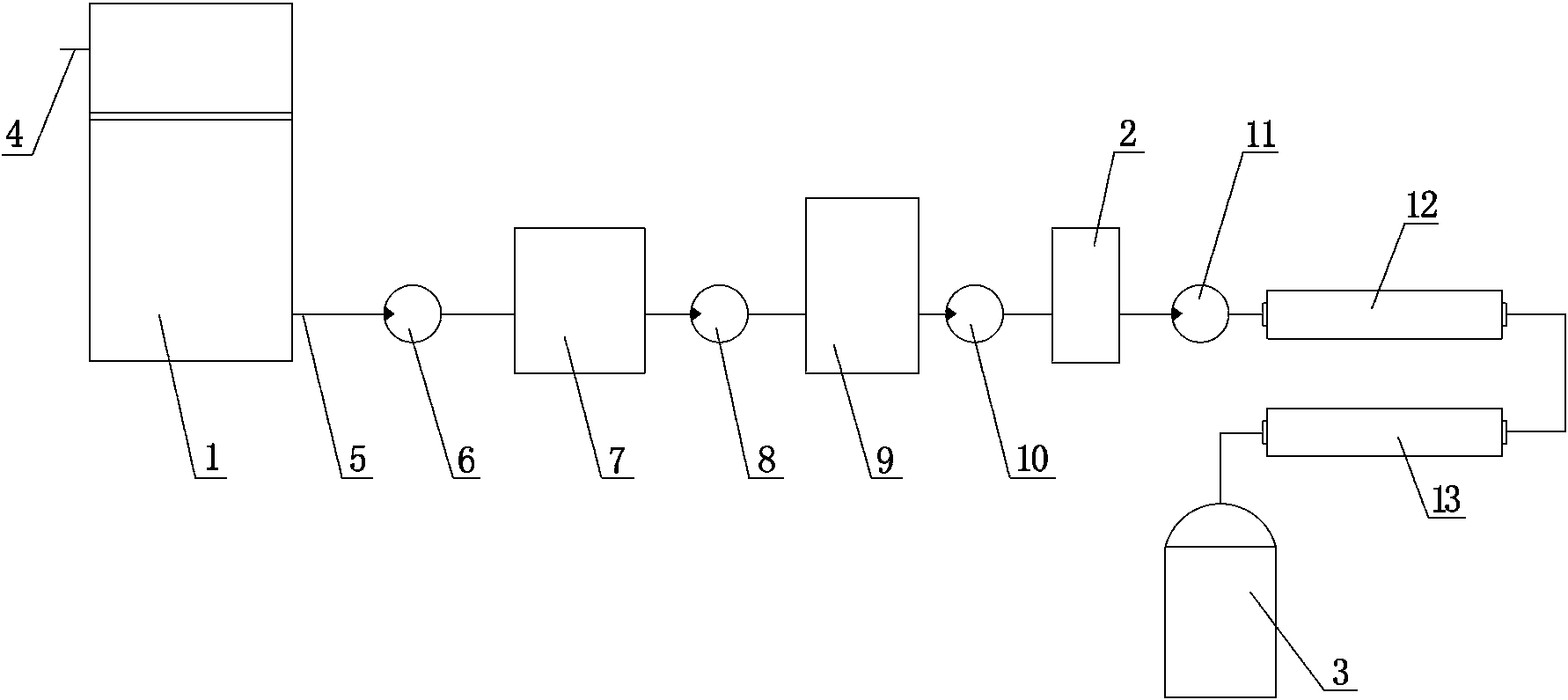

本实用新型公开了一种垃圾渗滤液处理系统，它包括缓冲罐(1)、中和脱色罐(2)和纯水收集罐(3)，缓冲罐(1)的上下端部分别设置有进液管(4)和出液管(5)，缓冲罐(1)内设置有过滤网，过滤网水平设置，出液管(5)与中和脱色罐(2)的入口端之间顺次连接有水泵A(6)、密闭式过滤机(7)、水泵B(8)、布袋式过滤器(9)和水泵C(10)，中和脱色罐(2)的出口端与纯水收集罐(3)的入口端之间顺次连接有水泵D(11)、第一级反渗透装置(12)和第二级反渗透装置(13)。本实用新型的有益效果是：结构紧凑、制备的洁净水纯度高、有效延长第一级反渗透装置和第二级反渗透装置使用寿命。
权利要求书
1.一种垃圾渗滤液处理系统，其特征在于：它包括缓冲罐(1)、中和脱色罐(2)和纯水收集罐(3)，所述的缓冲罐(1)的上下端部分别设置有进液管(4)和出液管(5)，缓冲罐(1)内设置有过滤网，过滤网水平设置，所述的出液管(5)与中和脱色罐(2)的入口端之间顺次连接有水泵A(6)、密闭式过滤机(7)、水泵B(8)、布袋式过滤器(9)和水泵C(10)，所述的中和脱色罐(2)的出口端与纯水收集罐(3)的入口端之间顺次连接有水泵D(11)、第一级反渗透装置(12)和第二级反渗透装置(13)，所述的中和脱色罐(2)内填装有活性炭。
2.根据权利要求1所述的一种垃圾渗滤液处理系统，其特征在于：所述的第一级反渗透装置(12)平行于第二级反渗透装置(13)。
3.根据权利要求1所述的一种垃圾渗滤液处理系统，其特征在于：所述的进液管(4)设置于缓冲罐(1)的左侧，出液管(5)设置于缓冲罐(1)的右侧。
4.根据权利要求1所述的一种垃圾渗滤液处理系统，其特征在于：它还包括控制器，所述的控制器与水泵A(6)、水泵B(8)、水泵C(10)和水泵D(11)连接。
说明书
一种垃圾渗滤液处理系统
技术领域
本实用新型涉及生活污水处理的技术领域，特别是一种垃圾渗滤液处理系统。
背景技术
生活中会产生大量的污水，目前，对污水的处理常采用的方法是，原水经过多介质过滤器去除细小沙粒、悬浮物、胶状物、有机物、细菌等，然后再对渗滤液采用反渗透法进行深度处理，得到纯度较高的纯水，这种纯水还可以再次饮用，反渗透法是一种利用压力差为动力的膜分离技术，在一定压力下，水分子可以通过反渗透膜，而原水中的无机盐、重金属离子、有机物、无机物、细菌、病毒等杂质无法通过反渗透膜，从而使可以通过的纯水和无法通过的浓缩水严格区分开来，但如果反渗透前没有做好前置处理则反渗透膜上容易有污物堆积，造成反渗透功能下降，且由于对于一个反渗透装置，反渗透膜的数量是固定的，当需要处理的原水量很大时，由于流量得限制，就会影响原水的处理速率，因此现有技术存在着反渗透膜污染严重、反洗困难、处理速率单一等缺点，此外，现有处理生活污水所投入的成本高。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种结构紧凑、操作简单、制备的洁净水纯度高、有效延长第一级反渗透装置和第二级反渗透装置使用寿命的垃圾渗滤液处理系统。
本实用新型的目的通过以下技术方案来实现：一种垃圾渗滤液处理系统，它包括缓冲罐、中和脱色罐和纯水收集罐，所述的缓冲罐的上下端部分别设置有进液管和出液管，缓冲罐内设置有过滤网，过滤网水平设置，所述的出液管与中和脱色罐的入口端之间顺次连接有水泵A、密闭式过滤机、水泵B、布袋式过滤器和水泵C，所述的中和脱色罐的出口端与纯水收集罐的入口端之间顺次连接有水泵D、第一级反渗透装置和第二级反渗透装置，所述的中和脱色罐内填装有活性炭。
所述的第一级反渗透装置平行于第二级反渗透装置。
所述的进液管设置于缓冲罐的左侧，出液管设置于缓冲罐的右侧。
它还包括控制器，所述的控制器与水泵A、水泵B、水泵C和水泵D连接。
本实用新型具有以下优点：本实用新型结构紧凑、操作简单、制备的洁净水纯度高、有效延长第一级反渗透装置和第二级反渗透装置使用寿命。
