申请日2016.03.10
公开(公告)日2016.08.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于城镇污水处理厂升级提标的水处理装置，包括进水系统、能脱除污水中的总磷的絮凝反应池、能降解污水中的有机物和具有硝化作用的第一过滤池以及具有生物反硝化作用和深层过滤作用的第二过滤池，进水系统与第一过滤池的入水口连接，第一过滤池的出水口与絮凝反应池的进水口连接，絮凝反应池的出水口与第二过滤池的入水口连接。本实用新型兼具了生物碳氧化、生物硝化、生物反硝化、化学除磷、深层过滤等多重作用，因而，可有效去除污水中的CODCr、BOD5、氨氮、总氮、总磷、悬浮物等多种污染物，可将城镇污水处理厂出水从一级B标准提高到特别排放限值。
权利要求书

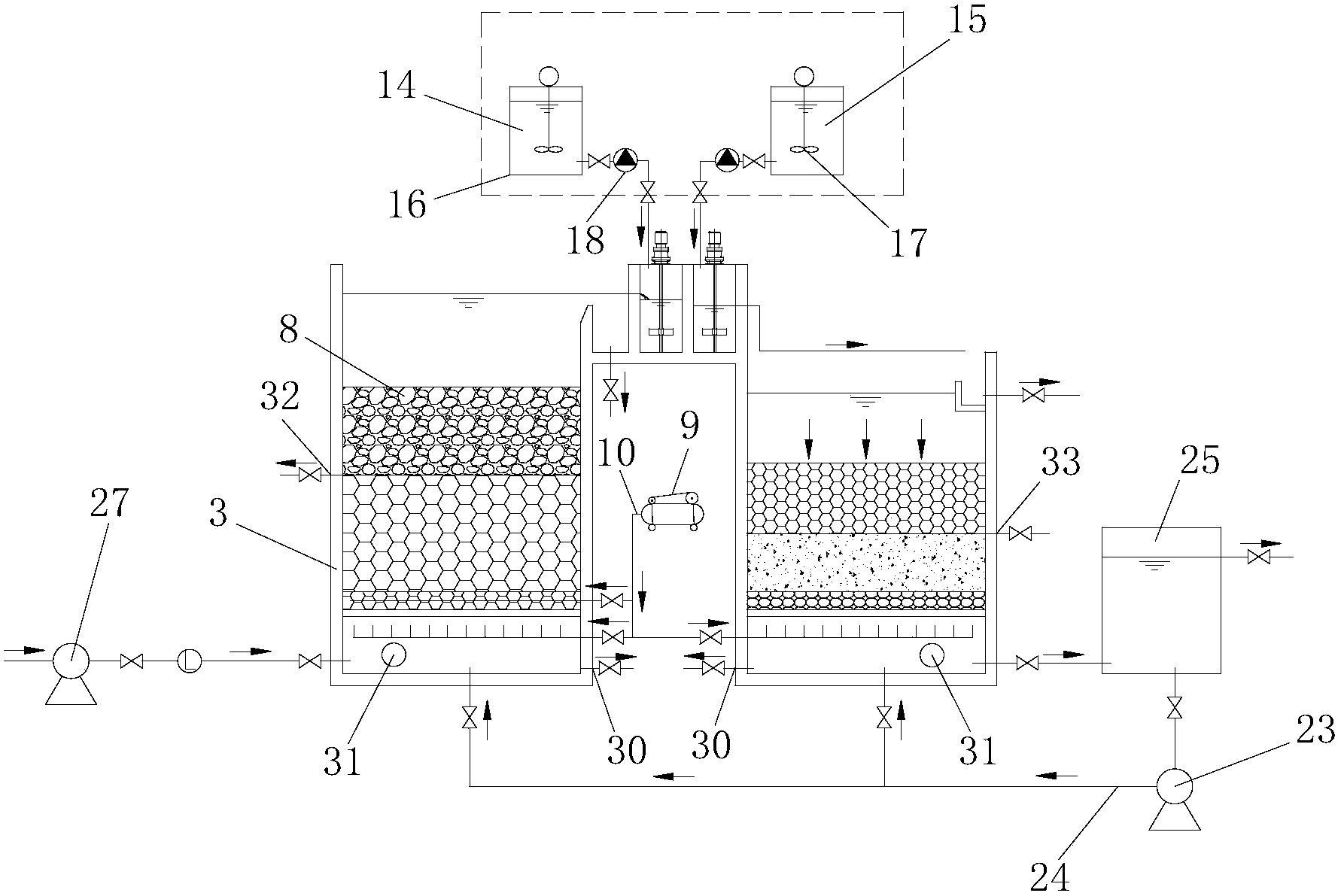

1.一种用于城镇污水处理厂升级提标的水处理装置，其特征在于：包括进水系统、能脱除污水中的总磷的絮凝反应池、能降解污水中的有机物和具有硝化作用的第一过滤池以及具有生物反硝化作用和深层过滤作用的第二过滤池，进水系统与第一过滤池的入水口连接，第一过滤池的出水口与絮凝反应池的进水口连接，絮凝反应池的出水口与第二过滤池的入水口连接。
2.根据权利要求1所述的用于城镇污水处理厂升级提标的水处理装置，其特征在于：所述第一过滤池内从第一过滤池的入水口到第一过滤池的出水口之间依次设置有第一承托结构、第一承托层、第一填料层以及第二填料层，所述第一填料层为第一生物陶粒填料层，第二填料层为沸石填料层，还包括第一压缩风系统以及曝气进气管，第一压缩风系统通过曝气进气管连接到第一承托层中。
3.根据权利要求2所述的用于城镇污水处理厂升级提标的水处理装置，其特征在于：所述第一过滤池为立式第一过滤池，第一过滤池的入水口设置在第一过滤池的底部，第一过滤池的出水口设置在第一过滤池的顶部，第一承托结构、第一承托层、第一填料层以及第二填料层由下至上依次设置。
4.根据权利要求1所述的用于城镇污水处理厂升级提标的水处理装置，其特征在于：所述第二过滤池内从第二过滤池的入水口到第二过滤池的出水口之间依次设置有第三填料层、第四填料层、第二承托层以及第二承托结构，第三填料层为有机填料层或第二生物陶粒填料层，第四填料层为石英砂填料层。
5.根据权利要求4所述的用于城镇污水处理厂升级提标的水处理装置，其特征在于：所述第二过滤池为立式第二过滤池，第二过滤池的入水口设置在第二过滤池顶部，第二过滤池的出水口设置在第二过滤池的底部，所述第三填料层、第四填料层、第二承托层以及第二承托结构从上往下依次设置。
6.根据权利要求1所述的用于城镇污水处理厂升级提标的水处理装置，其特征在于：所述絮凝反应池包括第一反应池、第二反应池以及两个搅拌器，两个搅拌器分别连接到第一反应池和第二反应池中，第一反应池和第二反应池相连通，所述第一过滤池将过滤后的污水送到第一反应池，第二反应池出水口与第二过滤池的入水口连接。
7.根据权利要求6所述的用于城镇污水处理厂升级提标的水处理装置，其特征在于：还包括絮凝剂加药系统和碳源加药系统，絮凝剂加药系统和碳源加药系统均包括药剂储罐、搅拌机以及加药泵，搅拌机连接到药剂储罐中，加药泵连接到药剂储罐的输出口。
8.根据权利要求1所述的用于城镇污水处理厂升级提标的水处理装置，其特征在于：还包括反冲洗系统，反冲洗系统包括反冲洗水泵以及反冲洗管道，反冲洗水泵连接到反冲洗管道的输入口，反冲洗管道的输出口分别连接到第一过滤池和第二过滤池的底部，还包括第二压缩风系统以及反冲洗送气管道，第二压缩风系统与反冲洗送气管道的入气口连接，反冲洗送气管道的出气口设置到第一过滤池和第二过滤池的底部。
9.根据权利要求8所述的用于城镇污水处理厂升级提标的水处理装置，其特征在于：还包括清水池，第二过滤池的出水口与清水池连接，反冲洗水泵的入水口与清水池连接，第二过滤池上部开设有反冲洗出水堰。
10.根据权利要求1所述的用于城镇污水处理厂升级提标的水处理装置，其特征在于：所述进水系统包括进水泵、流量计以及进水管道，进水泵通过进水管道与第一过滤池连接，流量计用于测量输入第一过滤池污水的流量。
说明书
一种用于城镇污水处理厂升级提标的水处理装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种用于城镇污水处理厂升级提标的水处理装置。
背景技术
目前，城镇污水处理厂普遍采用“预处理+生物处理+消毒”工艺，最终出水可达到《城镇污水处理厂污染物排放标准》(GB18918—2002)的一级B标准，部分可达到一级A标准，满足现行国家排放要求。2015年11月4日，国家环保部下发了“关于征求国家环境保护标准《城镇污水处理厂污染物排放标准》(征求意见稿)意见的函”，征求意见稿中明确规定新建城镇污水处理厂及现有城镇污水处理厂分别于2016年7月1日及2018年1月1日起，出水达到一级A标准，同时还规定在环境承载能力较弱的区域出水达到规定的特别排放限值，此时，要求CODCr、BOD5、氨氮、总氮、总磷、悬浮物分别从现有的60mg/L、20mg/L、8mg/L、20mg/L、1mg/L、20mg/L降至30mg/L、6mg/L、1.5mg/L、10mg/L、0.3mg/L、5mg/L。
城镇污水处理厂经过常规的物化加生化的二级工艺处理后，出水中残留的CODCr大部分为难生物降解有机物，进一步去除难度较大;此外，现有城镇污水处理厂的生物处理工艺大多采用传统活性污泥法及SBR、CASS等活性污泥工艺，由于活性污泥在低污染物浓度下难以获得充足的养料来实现大量增殖，因而，微生物量及活性较低，且存在去除极限的问题，即污染物浓度越低，进一步去除的难度越大。去除污水中的CODCr、氨氮、总氮、总磷、悬浮物分别需要生物碳氧化、生物硝化、生物反硝化、化学除磷、过滤等工艺，若要同时去除这些污染物，常规的工艺方法往往工艺流程过长、设备较多，占地面积较大。因此，当规定城镇污水处理厂出水达到特别排放限值要求时，现有工艺技术难以满足要求。因此，如何既有效地解决污染物达标去除问题，又能降低水处理设备的投资和占地面积，将成为未来的一个重要课题及难题。
实用新型内容
针对现有技术中存在的技术问题，本实用新型的目的是：提供一种用于城镇污水处理厂升级提标的水处理装置。
本实用新型的目的通过下述技术方案实现：一种用于城镇污水处理厂升级提标的水处理装置，包括进水系统、能脱除污水中的总磷的絮凝反应池、能降解污水中的有机物和具有硝化作用的第一过滤池以及具有生物反硝化作用和深层过滤作用的第二过滤池，进水系统与第一过滤池的入水口连接，第一过滤池的出水口与絮凝反应池的进水口连接，絮凝反应池的出水口与第二过滤池的入水口连接。
优选的，所述第一过滤池内从第一过滤池的入水口到第一过滤池的出水口之间依次设置有第一承托结构、第一承托层、第一填料层以及第二填料层，所述第一填料层为第一生物陶粒填料层，第二填料层为沸石填料层，还包括第一压缩风系统以及曝气进气管，第一压缩风系统通过曝气进气管连接到第一承托层中。
优选的，所述第一过滤池为立式第一过滤池，第一过滤池的入水口设置在第一过滤池的底部，第一过滤池的出水口设置在第一过滤池的顶部，第一承托结构、第一承托层、第一填料层以及第二填料层由下至上依次设置。
优选的，所述第二过滤池内从第二过滤池的入水口到第二过滤池的出水口之间依次设置有第三填料层、第四填料层、第二承托层以及第二承托结构，第三填料层为有机填料层或第二生物陶粒填料层，第四填料层为石英砂填料层。
优选的，所述第二过滤池为立式第二过滤池，第二过滤池的入水口设置在第二过滤池顶部，第二过滤池的出水口设置在第二过滤池的底部，所述第三填料层、第四填料层、第二承托层以及第二承托结构从上往下依次设置。
优选的，所述絮凝反应池包括第一反应池、第二反应池以及两个搅拌器，两个搅拌器分别连接到第一反应池和第二反应池中，第一反应池和第二反应池相连通，所述第一过滤池将过滤后的污水送到第一反应池，第二反应池出水口与第二过滤池的入水口连接。
优选的，还包括絮凝剂加药系统和碳源加药系统，絮凝剂加药系统和碳源加药系统均包括药剂储罐、搅拌机以及加药泵，搅拌机连接到药剂储罐中，加药泵连接到药剂储罐的输出口。
优选的，还包括反冲洗系统，反冲洗系统包括反冲洗水泵以及反冲洗管道，反冲洗水泵连接到反冲洗管道的输入口，反冲洗管道的输出口分别连接到第一过滤池和第二过滤池的底部，还包括第二压缩风系统以及反冲洗送气管道，第二压缩风系统与反冲洗送气管道的入气口连接，反冲洗送气管道的出气口设置到第一过滤池和第二过滤池的底部。
优选的，还包括清水池，第二过滤池的出水口与清水池连接，反冲洗水泵的入水口与清水池连接，第二过滤池上部开设有反冲洗出水堰。
优选的，所述进水系统包括进水泵、流量计以及进水管道，进水泵通过进水管道与第一过滤池连接，流量计用于测量输入第一过滤池污水的流量。
本实用新型相对于现有技术具有如下的优点及效果：
1、本实用新型兼具了生物碳氧化、生物硝化、生物反硝化、化学除磷、深层过滤等多重作用，因而，可有效去除污水中的CODCr、BOD5、氨氮、总氮、总磷、悬浮物等多种污染物，可将城镇污水处理厂出水从一级B标准提高到特别排放限值。
2、本实用新型将生物碳氧化作用和生物硝化作用以及生物反硝化作用和深层过滤作用分别耦合在一个反应器中进行，能减少占地面积，简化工艺流程;同时采用多种填料按比重和粒径进行分层装填，实现功能分区，可提高污染物的去除能力，同时缩短了工艺流程及降低了占地面积。
