申请日2016.03.11
公开(公告)日2016.08.10
IPC分类号C02F9/14; C02F11/04; C02F3/28; A01K1/02; C05F3/06
摘要
本实用新型公开了一种养猪场废水处理系统，包括第一猪舍、第二猪舍、化粪池、沉淀池、污水泵、固液分离装置和灌溉区，第一猪舍与第二猪舍内分别对称设置有左侧猪舍和右侧猪舍，左、右侧猪舍之间设置有走道，左、右侧猪舍的外部与走道相对的另一侧设置有支管，支管通过短管与各个猪舍连接;支管的一端用盲板封堵，另一端与化粪池连接，化粪池通过弯管连接沉淀池的进口，沉淀池出口通过总管与污水泵连接，总管的出口延伸至灌溉区，化粪池的底部还设置有连接管，连接管的出口与固液分离装置连接。本实用新型提供了一种结构合理、成本低、操作方便、可控性好、易普及的养猪场废水处理系统。
权利要求书

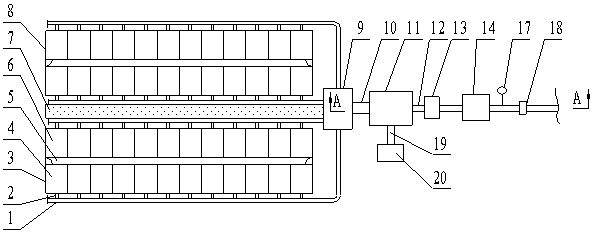

1.一种养猪场废水处理系统，包括第一猪舍(3)、第二猪舍(8)、化粪池(9)、沉淀池(11)、污水泵(14)、固液分离装置(20)和灌溉区，其特征在于：第一猪舍(3)与第二猪舍(8)内分别对称设置有左侧猪舍(4)和右侧猪舍(6)，左、右侧猪舍通过栏杆分隔成若干个相对独立的猪栏，左、右侧猪舍之间设置有走道(5)，左、右侧猪舍的外部与走道(5)相对的另一侧设置有支管(1)，每个猪栏的底部都设置有短管(2)，支管(1)通过短管(2)与各个猪栏连接;支管(1)的一端用盲板封堵，另一端与化粪池(9)连接，化粪池(9)通过弯管(10)连接沉淀池(11)的进口，沉淀池(11)出口通过总管(12)与污水泵(14)连接，总管(12)的出口延伸至灌溉区，化粪池(9)的底部还设置有连接管(19)，连接管(19)的出口与固液分离装置(20)连接。
2.根据权利要求1所述的一种养猪场废水处理系统，其特征在于：所述第一猪舍(3)与第二猪舍(8)之间设置有绿化草坪(7)。
3.根据权利要求1所述的一种养猪场废水处理系统，其特征在于：总管(12)上在污水泵(14)前设有过滤器(13)，在污水泵(14)后依次设有阀门(16)和压力表(17)。
4.根据权利要求1所述的一种养猪场废水处理系统，其特征在于：总管(12)在压力表(17)后设置流量传感器(18)，污水泵(14)上方设置有PLC控制模块(15)，PLC控制模块(15)通过控制线路连接污水泵(14)和流量传感器(18)。
5.根据权利要求1所述的一种养猪场废水处理系统，其特征在于：每个短管(2)上均设置有除臭装置。
说明书
一种养猪场废水处理系统
技术领域
本实用新型涉及有机废水处理领域，特别是一种养猪场废水处理系统。
背景技术
随着养猪场之类的畜禽养殖业的发展，集约化、规模化畜禽养殖业迅速崛起，由养猪业之类的畜禽养殖场排放的大量粪尿与废水已成为许多城市和农村的新兴污染源。特别是规模化养猪场，由于废水排放量大，有机质浓度高、含氮量高等特点，如果得不到有效处理，会对我国城市环境、饮用水源、农业生态产生直接威胁和危害。并且由于污染物浓度高，治理难度和投资大、运行费用高等问题，同样也制约了我国畜禽养殖业的持续发展。现有的猪场废水处理技术可简单地归纳为自然处理法、生物处理法、物理化学处理法等。总体上来说，现有这些方法由于设计上的缺陷，大多成本高，操作繁琐，可控性差，普及难，对于真正的畜禽养殖业从业人员来说，并没有可供实用的低成本处理装置，可用于诸如养猪场之类的家畜养殖场的废弃物的处理。因此研制一种结构合理、成本低、操作方便、可控性好、易普及的养猪场废水处理系统是客观需要的。
实用新型内容
本实用新型的目的在于提供一种结构合理、成本低、操作方便、可控性好、易普及的养猪场废水处理系统。
本实用新型的目的是这样实现的，包括第一猪舍、第二猪舍、化粪池、沉淀池、污水泵、固液分离装置和灌溉区，第一猪舍与第二猪舍内分别对称设置有左侧猪舍和右侧猪舍，左、右侧猪舍通过栏杆分隔成若干个相对独立的猪栏，左、右侧猪舍之间设置有走道，左、右侧猪舍的外部与走道相对的另一侧设置有支管，每个猪栏的底部都设置有短管，支管通过短管与各个猪栏连接;支管的一端用盲板封堵，另一端与化粪池连接，化粪池通过弯管连接沉淀池的进口，沉淀池出口通过总管与污水泵连接，总管的出口延伸至灌溉区，化粪池的底部还设置有连接管，连接管的出口与固液分离装置连接。
本实用新型通过在猪舍内对称设置若干个左、右猪栏，并在猪舍的外部设置支管，将支管通过短管连接猪栏，支管汇合各个猪栏的废水后进入化粪池，化粪池的出口又分别连接污水泵和固液分离装置，污水泵将沉淀池中的污水抽走用于灌溉区，固液分离装置又将沉淀池中的沉积物进一步分离成固态物和液态物，固态物可进一步做有机肥，液态物则返回沉淀池中作灌溉用。该系统结构紧凑，整洁美观，便于管理;并且整个系统只用到了污水泵和固液分离装置两台动力设施，耗能低，使用成本低，容易普及，具有很好的推广价值。
