申请日2016.03.04
公开(公告)日2016.08.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种快速分离杂质的污水处理设备，包括外壳、底座、一次沉淀分离池、二次沉淀分离池、一号接触曝气池、二号接触曝气池、消毒池、沉淀室和出水泵池，所述外壳内部设有一次沉淀分离池，所述一次沉淀分离池一侧设有入水口，所述一次沉淀分离池另一侧固定连接二次沉淀分离池。本实用新型通过水温调控管一侧的温度传感器检测废水温度，若检测到废水温度低于20°时，便会发送信号给水温调控管内部的加热线圈，加热线圈会将废水温度加热至30°左右，一旦水温达到40°，热敏电阻在温度影响下增大电阻，抑制加热线圈的加热作用，使一次沉淀分离池内部的废水温度不至于过高，达到一个恒定的温度。
权利要求书

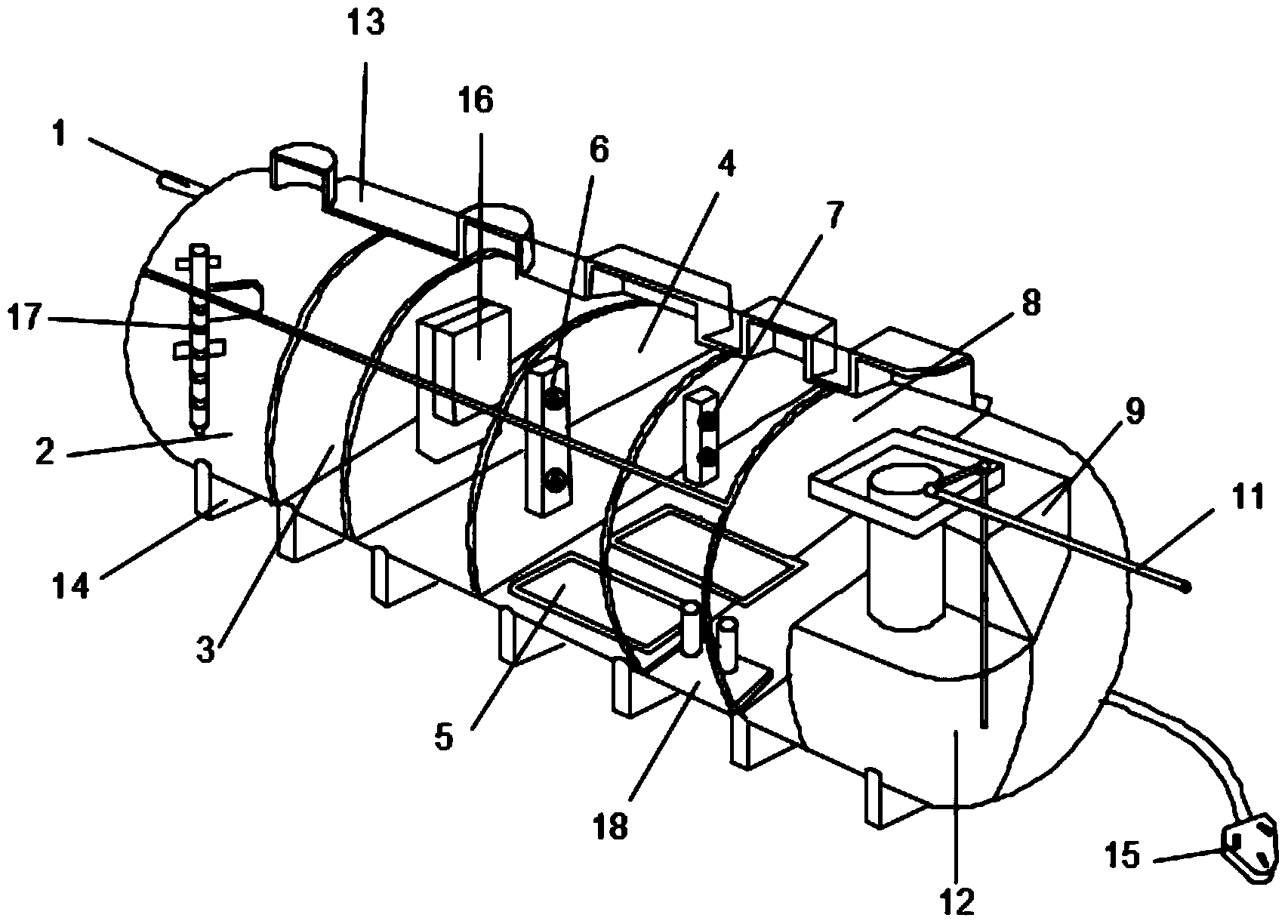

1.一种快速分离杂质的污水处理设备，包括外壳(13)、底座(14)、一次沉淀分离池(2)、二次沉淀分离池(3)、一号接触曝气池(4)、二号接触曝气池(5)、消毒池(8)、沉淀室(9)和出水泵池(12)，其特征在于：所述外壳(13)内部设有一次沉淀分离池(2)，所述一次沉淀分离池(2)一侧设有入水口(1)，所述一次沉淀分离池(2)另一侧固定连接二次沉淀分离池(3)，所述二次沉淀分离池(3)一侧连接一号接触曝气池(4)，所述一号接触曝气池(4)内部设有一号曝气风机(6)，所述一号接触曝气池(4)一侧固定连接二号接触曝气池(5)，所述二号接触曝气池(5)内部设有二号曝气风机(7)，所述二号接触曝气池(5)一侧设有消毒池(8)，所述消毒池(8)一侧连接沉淀室(9)，所述沉淀室(9)下方设有出水泵池(12)，所述出水泵池(12)内部设有出水管(11)，所述外壳(13)下方设有底座(14)，所述外壳(13)一侧电性连接电源插头(15)。
2.根据权利要求1所述的一种快速分离杂质的污水处理设备，其特征在于：所述一次沉淀分离池(2)内壁固定连接水温调控管(17)。
3.根据权利要求2所述的一种快速分离杂质的污水处理设备，其特征在于：所述水温调控管(17)一侧固定连接温度传感器(19)，所述温度传感器(19)下方设有热敏电阻(20)，所述水温调控管(17)内壁固定连接加热线圈(10)，所述加热线圈(10)电性连接热敏电阻(20)。
4.根据权利要求1所述的一种快速分离杂质的污水处理设备，其特征在于：所述二次沉淀分离池(3)底部设有水解酸化器(16)。
5.根据权利要求1所述的一种快速分离杂质的污水处理设备，其特征在于：所述消毒池(8)底部固定连接二氧化氯消毒器(18)。
说明书
一种快速分离杂质的污水处理设备
【技术领域】
本实用新型涉及一种污水处理设备，特别涉及一种快速分离杂质的污水处理设备。
【背景技术】
污水处理中一次沉淀分离池内的废水温度对整个处理速度有很大影响，温度过低时，水中悬浮物黏滞度增加，例如悬浮物在27℃时比10℃时沉降快50%。然而水温高也会加速污水的腐败、厌氧发酵，出液的密度差减少，不利于颗粒物下沉，从而降低悬浮物的沉降性能。为此，我们提出一种快速分离杂质的污水处理设备。
【实用新型内容】
本实用新型的主要目的在于提供一种快速分离杂质的污水处理设备，通过水温调控管一侧的温度传感器检测废水温度，若检测到废水温度低于20°时，便会发送信号给水温调控管内部的加热线圈，加热线圈会将废水温度加热至30°左右，一旦水温达到40°，热敏电阻在温度影响下增大电阻，抑制加热线圈的加热作用，使一次沉淀分离池内部的废水温度不至于过高，达到一个恒定的温度，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种快速分离杂质的污水处理设备，包括外壳、底座、一次沉淀分离池、二次沉淀分离池、一号接触曝气池、二号接触曝气池、消毒池、沉淀室和出水泵池，所述外壳内部设有一次沉淀分离池，所述一次沉淀分离池一侧设有入水口，所述一次沉淀分离池另一侧固定连接二次沉淀分离池，所述二次沉淀分离池一侧连接一号接触曝气池，所述一号接触曝气池内部设有一号曝气风机，所述一号接触曝气池一侧固定连接二号接触曝气池，所述二号接触曝气池内部设有二号曝气风机，所述二号接触曝气池一侧设有消毒池，所述消毒池一侧连接沉淀室，所述沉淀室下方设有出水泵池，所述出水泵池内部设有出水管，所述外壳下方设有底座，所述外壳一侧电性连接电源插头。
进一步地，所述一次沉淀分离池内壁固定连接水温调控管。
进一步地，所述水温调控管一侧固定连接温度传感器，所述温度传感器下方设有热敏电阻，所述水温调控管内壁固定连接加热线圈，所述加热线圈电性连接热敏电阻。
进一步地，所述二次沉淀分离池内部设有水解酸化器。
进一步地，所述消毒池底部固定连接二氧化氯消毒器。
与现有技术相比，本实用新型具有如下有益效果：可以降低废水水中悬浮物的黏滞度，提高沉淀分离速度，可以使废水中大分子有机物更容易转换为小分子，提高污水处理的效果。
