申请日2016.03.04
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型公开一种制药污水处理装置，属于水质净化技术领域，由污泥池、高浓度调节池、低浓度调节池、预酸化池、USAB池、缺氧池、接触好氧池、MBR(膜生物反应)池、复合生物滤池和清水池组成。所述制药污水处理装置为十级串行结构，第一级为并排的2个污泥池，第二级为高浓度调节池，第三级为低浓度调节池，第四级为并排的2个预酸化池，第五级为2个串行UASB池，第六级为缺氧池，第七级为3个串行的接触好氧池，第八级为2个串行MBR池，第九级为2个复合生物滤池，第十级为清水池。多级污水处理设施串行组合使用，提高制药污水净化率;利用污水处理过程中产生的沼气进行发电，综合利用，节能环保。
权利要求书
1.一种制药污水处理装置，由污泥池(1)、高浓度调节池(2)、低浓度调节池(3)、预酸化池(4)、USAB池(5)、缺氧池(6)、接触好氧池(7)、MBR池(8)、复合生物滤池(9)和清水池(10)组成，其特征在于，所述制药污水处理装置为十级串行结构，第一级为并排的2个污泥池(1)，第二级为高浓度调节池(2)，第三级为低浓度调节池(3)，第四级为并排的2个预酸化池(4)，第五级为2个串行UASB池(5)，第六级为缺氧池(6)，第七级为3个串行的接触好氧池(7)，第八级为2个串行MBR池(8)，第九级为2个复合生物滤池(9)，第十级为清水池(10)。
2.根据权利要求1所述的一种制药污水处理装置，其特征在于，所述UASB池(5)由污泥反应区、气液固三相分离器和气室三部分组成。
3.根据权利要求1所述的一种制药污水处理装置，其特征在于，所述UASB池(5)进行污水处理过程中产生的沼气收集，采用沼气发电回收电能进行综合利用。
4.根据权利要求1所述的一种制药污水处理装置，其特征在于，所述预酸化池(4)、缺氧池(6)、MBR池(8)中部分污泥进入污泥池(1)，经隔膜泵提升进入叠螺式污泥脱水机进行脱水，脱水干化后的污泥进行无害化处理，滤液回流至调节池中。
说明书
一种制药污水处理装置
技术领域
本实用新型属于水质净化技术领域，涉及污水处理装置，尤其是一种制药污水处理装置。
背景技术
制药行业在产品生产过程中产生大量有害废水，其成分复杂，COD高达几万甚至几十万mg/l，色度高达几千倍，使用传统工艺处理无法达到国家有关排放标准，会对周围环境造成严重污染。随着社会进步，人们环境意识的增强，政府部门立法限制有害废水的直接排放，为此，国内制药企业对制药污水处理技术不断进行研究，目前采用较多的污水处理设备有隔油渣、化学沉淀及生物氧化等污水处理装置，仍然无法达到理想效果，使用一些传统工艺已无法满足日益加剧的环境问题。
申请号201120394453.9的实用新型专利，公开一种药厂污水处理装置，包括第一、第二沉淀池、好氧池、澄清池、风机和水泵，本装置设有第一和第二两级沉淀池。在第二沉淀池与好氧池之间设有污泥回流管，第一沉淀池通过管道依次与好氧池、第二沉淀池串接。申请号201320467268.7的实用新型专利，公开一种生物制药厂污水处理装置，由进水口、加药口、反应箱体、蒸汽盘管、压力表、温度表、排水口、排泥系统组成。在进水口处连接加药口，之后汇入主体反应箱体中，反应箱中增加蒸汽盘管用于提高污水处理温度，污水在反应箱经过高温加药催化氧化处理之后由排水口排入冷却池，待冷却之后进入生化处理系统。上述公开的两种制药污水处理装置各有其特点，但是均不具有广泛的适用性，前者适用于沉淀杂质较多的制药污水，后者更适用于沉淀物较少的制药污水。因此，有必要着手设计适用性更为广泛的制药污水处理装置。
实用新型内容
本实用新型为解决现有技术的不足，提供一种制药污水处理装置，以实现制药污水的达标排放。
本实用新型的技术方案如下：
一种制药污水处理装置，由污泥池、高浓度调节池、低浓度调节池、预酸化池、USAB池、缺氧池、接触好氧池、MBR(膜生物反应)池、复合生物滤池和清水池组成。所述制药污水处理装置为十级串行结构，第一级为并排的2个污泥池，第二级为高浓度调节池，第三级为低浓度调节池，第四级为并排的2个预酸化池，第五级为2个串行UASB池，第六级为缺氧池，第七级为3个串行的接触好氧池，第八级为2个串行MBR池，第九级为2个复合生物滤池，第十级为清水池。

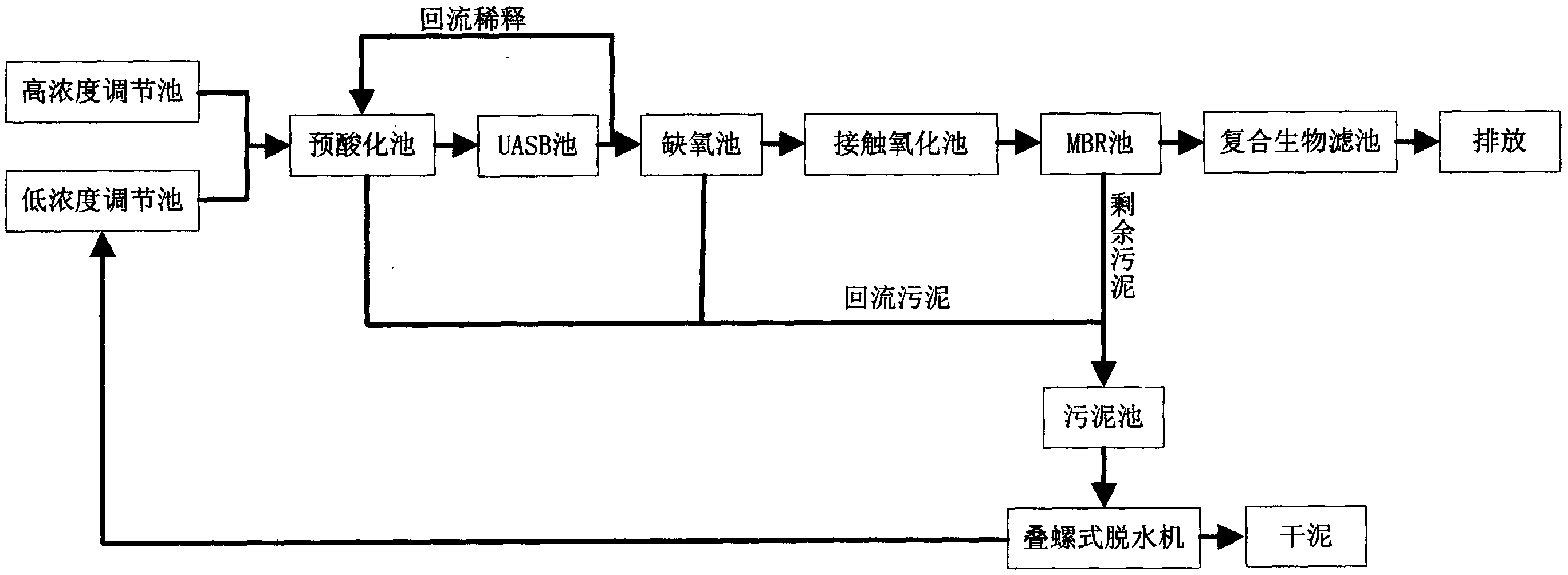

制药污水根据其浓度高低通过管道系统分别流入高浓度调节池和低浓度调节池，然后高浓度与低浓度污水合并，在调节池中进行水质的中和、水量的调节。过PH自动调节控制系统后，调节水质PH为7-8，再进入预酸化池进行预酸化处理。调节池进水与UASB反应器回流水在预酸化池中进行充分混合、稀释、中和后再进入UASB中进行厌氧硫化反应。
UASB池由污泥反应区、气液固三相分离器和气室三部分组成。UASB反应器中的厌氧反应过程包括了水解、酸化、产气等过程。污泥反应区内存留大量厌氧污泥，制药污水从厌氧污泥床底部流入与厌氧污泥进行混合接触，厌氧污泥中的微生物分解制药污水中的有机物，转化为沼气释放。沼气以微小气泡形式不断放出，并在上升过程中合并，形成较大体积气泡进入气液固三相分离器，沼气触碰分离器下部的反射板后，折向反射板的四周，然后穿过水层进入气室。集中在气室中的沼气，可用导管引出，采用沼气发电回收电能进行综合利用。
制药污水经UASB池流入缺氧池，进一步降解其中有机物，使大分子复合链有机物氧化为小分子单链有机物，并提高污水的可生化性。缺氧池中内置生物填料，可大大降低活性污泥的流失率。
制药污水经缺氧池流入接触好氧池，进行曝气好氧反应。由于接触好氧池内置高效生物填料，池中生物活性极高，微生物在填料表面附着了大量的生物膜，对污水进行交换生化处理，使污水的污染指数大大降低，其中所含污染有机物被微生物基本消解。
制药污水经接触好氧池流入MBR池，进行超滤膜生化反应，在MBR池中进行更加高效的生化反应，进一步去除污染成分，利用膜分离技术固液分离。
制药污水经MBR池流入复合生物滤池，能使污水中的厌氧生物处理和好氧生物处理及过滤在同一池体内完成，经多级净化，实现对污水的有机物降解、脱氮除磷、过滤等多项处理。污水处理后水质得到提升，达到排放标准，流入清水池，经清水池排放口流出。
预酸化池、缺氧池、MBR池部分污泥进入污泥池，经隔膜泵提升进入叠螺式污泥脱水机进行脱水，脱水干化后的污泥进行无害化处理，滤液回流至调节池中，防止二次污染。
本实用新型的效果和益处是：
(1)多级污水处理设施串行组合使用，提高制药污水净化率，污水处理效果良好;
(2)生物接触法分解制药污水中的有毒、有害物质，减少化学物质使用，避免次生环境危害;
(3)利用污水处理过程中产生的沼气进行发电，节能环保;
(4)一次投入长期使用，易于维护，且适用范围广泛。
