申请日2016.03.04
公开(公告)日2016.08.17
IPC分类号C02F11/14
摘要
本实用新型公开了污泥处理领域内的一种多轴叠螺污泥脱水机，包括由混合电机驱动的混合装置，混合装置的一端分别设有污泥输送口和加药口，混合装置的另一端经进泥管与叠螺体的输入端相连，所述叠螺体并列设置有至少3个，所述混合装置的另一端经若干互相平行的进泥管分别与相应叠螺体的输入端相连，所述混合装置固定安装在底座上，每个所述叠螺体均倾斜安装在设置在底座上的滤液槽上，滤液槽上方设有将叠螺体围挡起来的挡泥板，叠螺体的输出端延伸出挡泥板且叠螺体输出端下方对应设有出泥板，所述底座侧面设有与滤液槽相连通的滤液排出口。本实用新型能够提高污泥脱水的效率，使得结构更加紧凑，节省空间。
权利要求书
1.一种多轴叠螺污泥脱水机，包括由混合电机驱动的混合装置，混合装置的一端分别设有污泥输送口和加药口，混合装置的另一端经进泥管与叠螺体的输入端相连，其特征在于：所述叠螺体并列设置有至少3个，所述混合装置的另一端经若干互相平行的进泥管分别与相应叠螺体的输入端相连，所述混合装置固定安装在底座上，每个所述叠螺体均倾斜安装在设置在底座上的滤液槽上，滤液槽上方设有将叠螺体围挡起来的挡泥板，叠螺体的输出端延伸出挡泥板且叠螺体输出端下方对应设有出泥板，所述底座侧面设有与滤液槽相连通的滤液排出口。
2.根据权利要求1所述的一种多轴叠螺污泥脱水机，其特征在于：所述混合装置的一端还设有回流口。
3.根据权利要求1或2所述的一种多轴叠螺污泥脱水机，其特征在于：所述叠螺体并列设置有4个。
4.根据权利要求1或2所述的一种多轴叠螺污泥脱水机，其特征在于：所述混合装置上设有至少两个用于搅拌污泥和药液的混合电机。
5.根据权利要求1或2所述的一种多轴叠螺污泥脱水机，其特征在于：每个所述叠螺体上方均对应设有清洗管。
6.根据权利要求1或2所述的一种多轴叠螺污泥脱水机，其特征在于：所述混合装置的下部还设有排污口。
说明书
一种多轴叠螺污泥脱水机
技术领域
本实用新型属于污泥处理领域，特别涉及一种叠螺污泥脱水机。
背景技术
叠螺污泥脱水机由叠螺体、驱动装置、滤液槽、混合系统、混合系统支架等组成。叠螺污泥脱水机工作时，通过污泥泵将污泥提升至混合槽后，此时，加药泵也定量地对混合槽输送药液，搅拌电机带动整个搅拌系统将污泥与药液进行充分混合，从而产生矾花，当液位达到液位传感器上位时，此时液位传感器得到信号，使得叠螺主体电机工作，从而开始压滤流入至叠螺主体内污泥，在螺旋轴的作用下，将污泥一步一步提升至污泥出口，滤液则从固定环和游动环之间的间隙中流出来。总的来说，叠螺污泥脱水机是运用了螺杆挤压原理，通过螺杆直径和螺距变化产生的强大挤压力，以及游动环与固定环之间的微小缝隙，实现对污泥进行挤压脱水的一种新型的固液分离设备。
现有技术中，有一种一体式叠螺污泥脱水机，其结构包括内部分为上仓和下仓的箱体，箱体顶部安装有混合电机，上仓内设置有混合系统和加药管，下仓内设置有叠螺体和滤液槽，叠螺体安装在滤液槽上，上仓通过进泥管与叠螺体的输入端相连，叠螺体输出端伸出箱体设置。混合系统将污泥和药液进行混合，混合物通过进泥管进入叠螺体，滤液从滤液排出，污泥从叠螺体输出端排出，其不足之处在于：单轴叠螺体的污泥脱水效率较低，如果采用多台叠螺污泥脱水机同时工作进行污泥脱水，则会占用太多空间，不够方便。
实用新型内容
本实用新型的目的是提供一种多轴叠螺污泥脱水机，提高污泥脱水的效率，使得结构更加紧凑，节省空间。

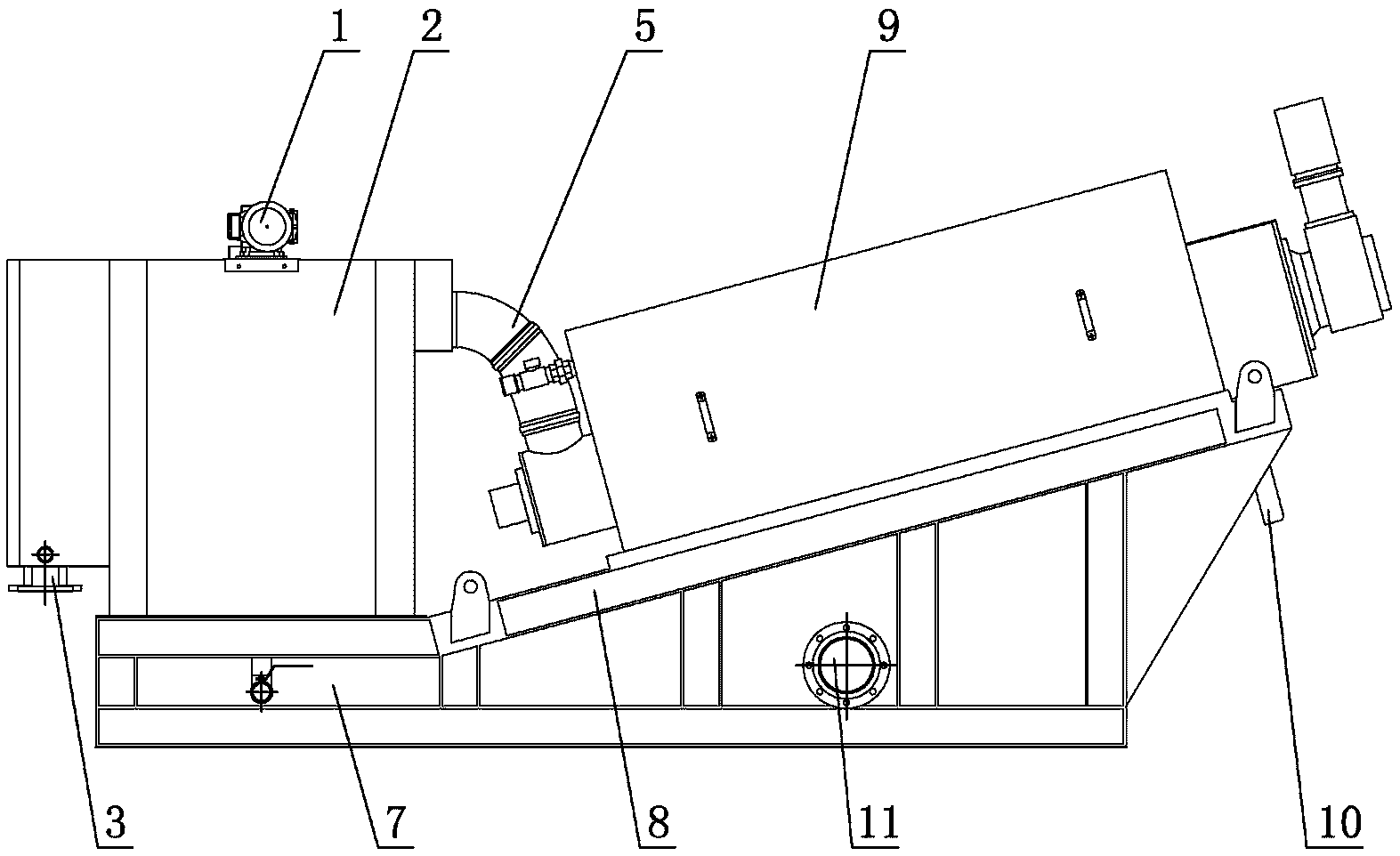

本实用新型的目的是这样实现的：一种多轴叠螺污泥脱水机，包括由混合电机驱动的混合装置，混合装置的一端分别设有污泥输送口和加药口，混合装置的另一端经进泥管与叠螺体的输入端相连，所述叠螺体并列设置有至少3个，所述混合装置的另一端经若干互相平行的进泥管分别与相应叠螺体的输入端相连，所述混合装置固定安装在底座上，每个所述叠螺体均倾斜安装在设置在底座上的滤液槽上，滤液槽上方设有将叠螺体围挡起来的挡泥板，叠螺体的输出端延伸出挡泥板且叠螺体输出端下方对应设有出泥板，所述底座侧面设有与滤液槽相连通的滤液排出口。
本实用新型工作时，污泥从污泥输送口进入混合装置，药液从加药口进入混合装置，混合电机工作将污泥和药液进行充分混合，混合物进入叠螺体输入端，在螺旋轴的作用下，滤液进入滤液槽并从滤液排出口排出，污泥从叠螺体输出端排出，污泥在出泥板的导向作用下被收集处理掉。与现有技术相比，本实用新型的有益效果在于：通过并列设置至少3个叠螺体，使得污泥脱水的效率被大大提高，根据需要脱水处理的污泥量的大小，控制系统可以控制全部叠螺体同时工作，也可以控制每个叠螺体单独工作，具有智能调节的效果，多轴叠螺污泥脱水机的结构紧凑，占地空间较少，使用方便。
作为本实用新型的进一步改进，所述混合装置的一端还设有回流口。当进入混合装置的污泥量太多时，混合电机来不及将污泥和药液进行充分混合时，多余的污泥可以从回流口回流到污泥池。
作为本实用新型的优选，所述叠螺体并列设置有4个。
为了使得混合装置能够将污泥和药液进一步充分混合，所述混合装置上设有至少两个用于搅拌污泥和药液的混合电机。
为了便于清理叠螺体，每个所述叠螺体上方均对应设有清洗管。叠螺体被挡泥板围住，清洗管清洗叠螺体会十分方便。
作为本实用新型的进一步改进，所述混合装置的下部还设有排污口。排污口可以将混合装置内的污泥排出，便于清理混合装置，更加方便。
