申请日2016.03.14
公开(公告)日2016.07.27
IPC分类号C02F9/14
摘要
本实用新型公开了一种医院污水处理装置，包括格栅渠、调节池、厌氧池、生物接触氧化池、沉淀池以及消毒池，所述的格栅渠一端与医院污水收集管网相连通，另一端与调节池相连通，调节池另一端与厌氧池相连通，厌氧池另一端与生物接触氧化池相连通，生物接触氧化池另一端与沉淀池相连通，沉淀池另一端与消毒池相连通，消毒池与二氧化氯发生器相连通。本实用新型不仅具有结构简单、投资成本低、效果稳定、运行费用低、管理方便的优点，而且污水处理装置的各池体均为密闭池体，在污水处理过程中，解决了空气扩散可能导致的病原菌二次污染问题，同时防止臭气外逸。
权利要求书

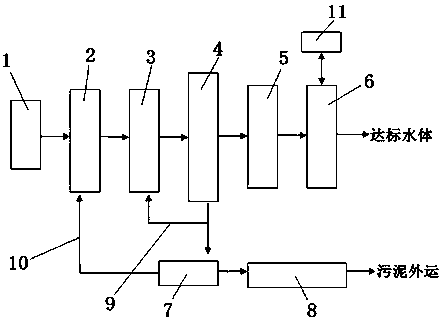

1.一种医院污水处理装置，包括格栅渠(1)、调节池(2)、厌氧池(3)、生物接触氧化池(4)、沉淀池(5)以及消毒池(6)，其特征在于：所述的格栅渠(1)一端与医院污水收集管网相连通，另一端与调节池(2)相连通，调节池(2)另一端与厌氧池(3)相连通，厌氧池(3)另一端与生物接触氧化池(4)相连通，生物接触氧化池(4)另一端与沉淀池(5)相连通，沉淀池(5)另一端与消毒池(6)相连通，消毒池(6)与二氧化氯发生器(11)相连通;所述的生物接触氧化池(4)还与污泥池(7)连通，在生物接触氧化池(4)与污泥池(7)的连接管路上通过污泥回流管(9)与厌氧池(3)连通，污泥池(7)底部与污泥消毒池(8)连接，污泥池(7)上部通过上清液回流管(10)与调节池(2)连通。
2.根据权利要求1所述的医院污水处理装置，其特征在于：所述的二氧化氯发生器(11)包括与消毒池(6)连接的增压泵机组(12)，增压泵机组(12)的出水口通过管道依次与流量计(14)以及射流器(15)连接，射流器(15)通过管道与消毒池(6)连接并形成内循环，所述的射流器(15)通过调节阀(16)与反应器(17)连接，反应器(17)通过两个计量泵(18)分别与盐酸溶液槽(19)和氯酸钠溶液槽(20)连接。
3.根据权利要求2所述的医院污水处理装置，其特征在于：所述的增压泵机组(12)与流量计(14)的连接管道之间设置有压力表(13)。
4.根据权利要求1所述的医院污水处理装置，其特征在于：在调节池中设有潜水排污泵。
5.根据权利要求1所述的医院污水处理装置，其特征在于：所述的沉淀池(5)为平流斜板沉淀池。
6.根据权利要求1所述的医院污水处理装置，其特征在于：所述的污水处理装置的各池体均为密闭池体。
说明书
一种医院污水处理装置
技术领域
本实用新型涉及一种医院污水处理装置，属于污水处理技术领域。
背景技术
目前医院和医疗机构在医疗、珍断、科研和日常管理中产生各种医疗污水，医院污水成分复杂，污水中主要含PH，SS，CODcr、BOD5、NH3-N、石油类、粪大肠菌群、阴离子表面活性剂、Hg等多种污染物质，具有空间污染、急性传染和潜伏性的传染等特征，如果含有病原微尘物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康。然而，现有的医院污水处理设备不仅占地面积大，而且处理效果不理想，处理后的出水不能达到国家医疗机构污水排放标准(GB18466-2005)中一级指标的要求。此外，现有的医院污水处理设备大多为敞开式结构，在污水处理过程中不仅臭气外逸，而且病原菌可以通过空气扩散，导致病原菌二次污染问题。
实用新型内容
本实用新型的目的在于：提供一种投资成本低、效果稳定、运行费用低、管理方便的医院污水处理装置，该装置能够对医院污水进行有效杀菌消毒、防止病菌扩散，经处理后的医院污水，不但无二次污染，可达到并超过国家规定的排放标准。
本实用新型的技术方案：一种医院污水处理装置，包括格栅渠、调节池、厌氧池、生物接触氧化池、沉淀池以及消毒池，所述的格栅渠一端与医院污水收集管网相连通，另一端与调节池相连通，调节池另一端与厌氧池相连通，厌氧池另一端与生物接触氧化池相连通，生物接触氧化池另一端与沉淀池相连通，沉淀池另一端与消毒池相连通，消毒池与二氧化氯发生器相连通;所述的生物接触氧化池还与污泥池连通，在生物接触氧化池与污泥池的连接管路上通过污泥回流管与厌氧池连通，污泥池一端与污泥消毒池连接，污泥池另一端通过上清液回流管与调节池连通。
所述的二氧化氯发生器包括与消毒池连接的增压泵机组，增压泵机组的出水口通过管道依次与流量计以及射流器连接，射流器通过管道与消毒池连接并形成内循环，所述的射流器通过调节阀与反应器连接，反应器通过两个计量泵分别与盐酸溶液槽和氯酸钠溶液槽连接。
所述的增压泵机组与流量计的连接管道之间设置有压力表。
在调节池中设有潜水排污泵，可对污水进行提升;在调节池内均匀水质水量后，保证了后续处理系统的连续、稳定运行。
所述的沉淀池为平流斜板沉淀池。
所述的污水处理装置的各池体均为密闭池体。在处理过程中，解决了空气扩散可能导致的病原菌二次污染问题，同时防止臭气外逸。
与现有技术相比，本实用新型的优点在于：本实用新型不仅具有结构简单、投资成本低、效果稳定、运行费用低、管理方便的优点，而且污水处理装置的各池体均为密闭池体，在污水处理过程中，解决了空气扩散可能导致的病原菌二次污染问题，同时防止臭气外逸。因此，本实用新型不仅运行稳定可靠，投资小，占地少，操作管理方便，而且确保污水经治理后达到《医疗机构水污染排放标准》GB18466-2005中相关要求。
