申请日2016.04.25
公开(公告)日2016.09.07
IPC分类号C02F9/10; F23G7/04
摘要
本实用新型涉及一种工业废水节能环保循环处理装置，属于丙烯酸乳液生产领域，包括废水收集装置，所述废水收集装置一端连接中和反应装置，所述中和反应装置顶端连接碱性反应液添加装置，所述中和反应装置一端连接汽提塔，所述汽提塔顶端连接有机物回收装置，所述汽提塔一端连接双效蒸发器，所述双效蒸发器顶端连接工艺水回收装置，所述双效蒸发器一端连接焚烧炉，通过中和反应装置，可有效的中和废水中的酸性物质，利用汽提塔脱除有机物质并回收再处理，利用双效蒸发器回收工艺用水再循环利用，并且设置余热锅炉，回收产生的高热废气用来发电，最后设置了过滤装置过滤出清水。
权利要求书

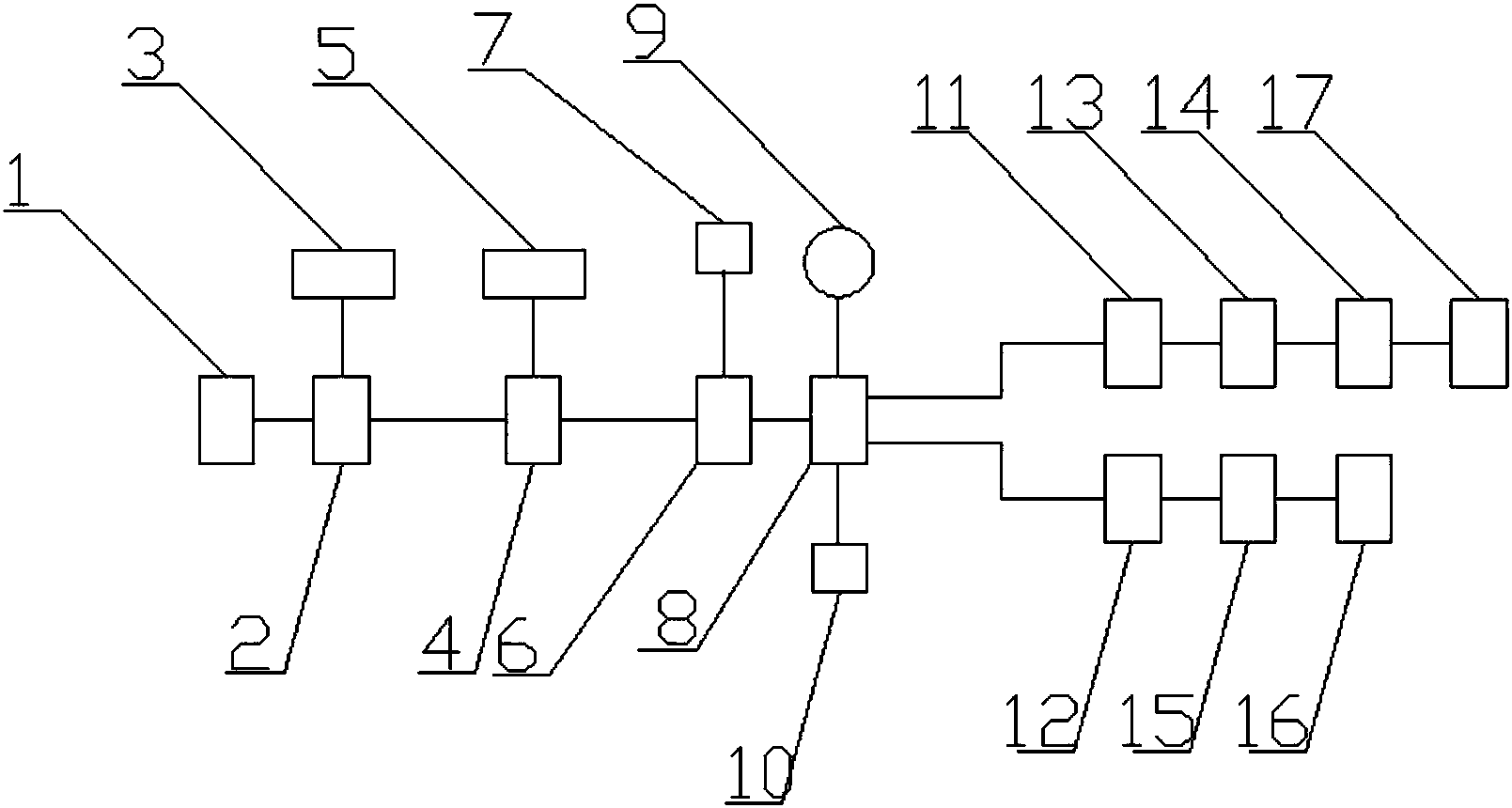

1.一种工业废水节能环保循环处理装置，包括废水收集装置(1)，其特征在于，所述废水收集装置(1)一端连接中和反应装置(2)，所述中和反应装置(2)顶端连接碱性反应液添加装置(3)，所述中和反应装置(2)一端连接汽提塔(4)，所述汽提塔(4)顶端连接有机物回收装置(5)，所述汽提塔(4)一端连接双效蒸发器(6)，所述双效蒸发器(6)顶端连接工艺水回收装置(7)，所述双效蒸发器(6)一端连接焚烧炉(8)，所述焚烧炉(8)顶端与底端分别连接鼓风机(9)与燃料油添加装置(10)，所述焚烧炉(8)一端分别连接冷却装置(11)与余热锅炉(12)，所述冷却装置(11)一端从左到右依次连接过滤装置(13)、CODCR值检测装置(14)与清水罐(17)，所述余热锅炉(12)一端连接蒸汽轮机(15)。
2.根据权利要求1所述一种工业废水节能环保循环处理装置，其特征在于：所述碱性反应液添加装置(3)为NAOH添加装置。
3.根据权利要求1所述一种工业废水节能环保循环处理装置，其特征在于：所述蒸汽轮机(15)一端连接蒸汽发电机组(16)。
4.根据权利要求1所述一种工业废水节能环保循环处理装置，其特征在于：所述废水收集装置(1)为废水收集罐、储水池、废水收集釜中的一种。
说明书
一种工业废水节能环保循环处理装置
技术领域
本实用新型涉及一种工业废水节能环保循环处理装置，属于丙烯酸乳液生产。
背景技术
丙烯酸是丙烯系列产品最大衍生物，广泛用于广告业、建筑业、交通业及 IT 业等多种核心行业，是一种与国民经济密切相关的重要的化工原料。丙烯酸及其酯类用途广泛，涉及建筑、交通、纺织等多个核心行业，是关系国计民生的重要化工原料，随着国民经济的发展，丙烯酸及其酯类需求量和生产量疾速上升，20世纪90年代以来，我国丙烯酸及酯供求缺口逐年增大，该行业产量增长迅速。1998年，我国丙烯酸及酯的产量分别为10.46万吨和11.16万吨，而2010年则分别达到了102.86万吨和102.33万吨，期间年均复合增长率分别高达23.28%和21.47%。预计未来五年我国丙烯酸及酯行业产量仍将保持年均14%和13%以上的增长速度。丙烯酸及其酯类生产成为我国新近发展工业。
丙烯酸行业的快速发展促进了社会经济的发展，但同时也为生态环境带来了压力。丙烯酸及其酯类生产过程中产生了大量的废气废水，这类污染物易被吸入，且可经皮肤吸收，造成灼伤、刺激鼻、喉，甚至引起肺、肝、肾损害，对水体、水源、生态和人类健康有很大危害，由于其毒害性和致癌性，其生产废水的直接排放会危害生态环境和人体健康，随着资源日趋紧张、环境危机日益严重趋势的发展，污水处理不再简单追求达标排放，简单的废水处理已不是最佳途径，取而代之的是循环经济理念。循环经济被认为是解决污水处理技术困境的有效手段，并在各行业受到重视，作为人类社会和自然的纽带废水处理系统建设观念也发生了根本改变。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种工业废水节能环保循环处理装置，通过中和反应装置，可有效的中和废水中的酸性物质，利用汽提塔脱除有机物质并回收再处理，利用双效蒸发器回收工艺用水再循环利用，并且设置余热锅炉，回收产生的高热废气用来发电，最后设置了过滤装置过滤出清水。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种工业废水节能环保循环处理装置，包括废水收集装置，所述废水收集装置一端连接中和反应装置，所述中和反应装置顶端连接碱性反应液添加装置，所述中和反应装置一端连接汽提塔，所述汽提塔顶端连接有机物回收装置，所述汽提塔一端连接双效蒸发器，所述双效蒸发器顶端连接工艺水回收装置，所述双效蒸发器一端连接焚烧炉，所述焚烧炉顶端与底端分别连接鼓风机与燃料油添加装置，所述焚烧炉一端分别连接冷却装置与余热锅炉，所述冷却装置一端从左到右依次连接过滤装置、CODCR值检测装置与清水罐，所述余热锅炉一端连接蒸汽轮机。
进一步而言，所述碱性反应液添加装置为NAOH添加装置
进一步而言，所述蒸汽轮机一端连接蒸汽发电机组。
进一步而言，所述废水收集装置为废水收集罐、储水池、废水收集釜中的一种。
本实用新型有益效果：通过中和反应装置，可有效的中和废水中的酸性物质，利用汽提塔脱除有机物质并回收再处理，利用双效蒸发器回收工艺用水再循环利用，并且设置余热锅炉，回收产生的高热废气用来发电，最后设置了过滤装置过滤出清水。
