申请日2016.04.25
公开(公告)日2016.08.31
IPC分类号C02F9/14
摘要
本实用新型公开了餐饮污水处理装置，其包括处理罐，处理罐通过横向隔板分割成两个相对独立的上端腔室和下端腔室;上端腔室通过两块纵向隔板分割成三个由左至右依次排布的污水分离室、油液降解室和杂质沉淀室;下端腔室通过两块纵向隔板分割成相互连通的微生物降解室、紫外线杀菌室和水体净化室;通过本方案的装置处理后的餐饮污水中没有油脂、杂质、有机物、细菌和臭味，在使用时不会对环境造成二次污染，其可以除引用水外的其他场所，也可以直接排放至大自然中。
权利要求书

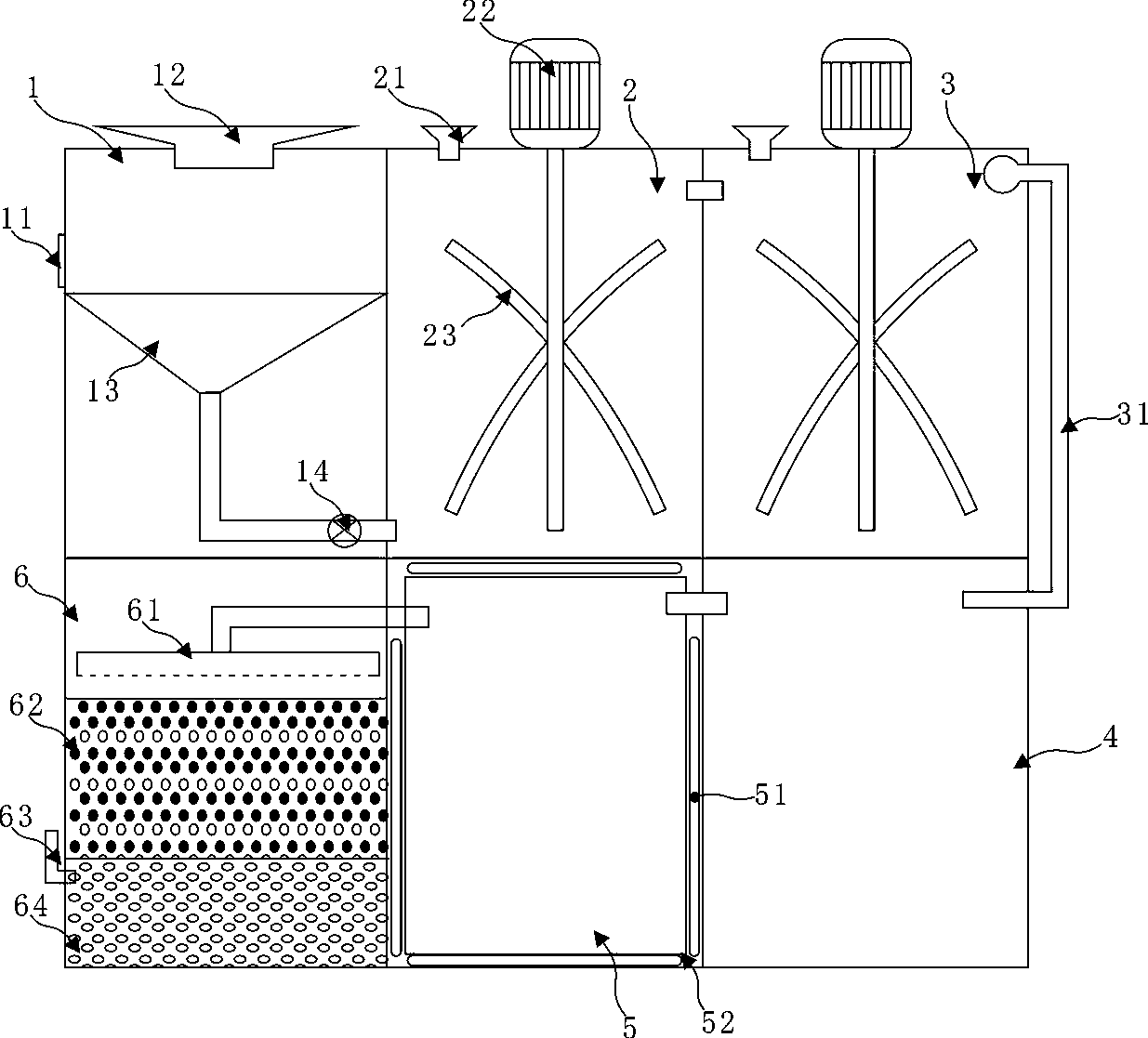

1.餐饮污水处理装置，其特征在于：包括处理罐，所述处理罐通过横向隔板分割成两个相对独立的上端腔室和下端腔室;所述上端腔室通过两块纵向隔板分割成三个由左至右依次排布的污水分离室、油液降解室和杂质沉淀室;所述下端腔室通过两块纵向隔板分割成相互连通的微生物降解室、紫外线杀菌室和水体净化室;
所述污水分离室内部固定安装有一网板，其顶部设置有餐饮污水入口;所述网板的下端固定安装有一与油液降解室连通的污水收集罩，污水分离室的上端开设有一与所述网板接触的餐厨杂质出口;所述油液降解室和杂质沉淀室的顶部均设置有投药口和对其内部的污水和药物进行混合的电动机;
所述杂质沉淀室的上端通过排水管与微生物降解室的上端连通，所述排水管的入口端套设有球形过滤罩;所述微生物降解室入口上端的侧壁上开设有若干进气孔，其上端与所述紫外线杀菌室连通;所述水体净化室内设置有由上至下排布的活性炭层和砂砾过滤层，所述砂砾过滤层的上端开设有净化水出口。
2.根据权利要求1所述的餐饮污水处理装置，其特征在于：所述紫外线杀菌室为一具有两层侧壁的腔体，紫外线灯管安装在两层侧壁之间形成的空腔内。
3.根据权利要求1所述的餐饮污水处理装置，其特征在于：所述微生物降解室未与杂质沉淀室和紫外线杀菌室共用的侧壁中的至少一面侧壁上开设有透明视窗。
4.根据权利要求1-3任一所述的餐饮污水处理装置，其特征在于：连通紫外线杀菌室和水体净化室的管体与一位于活性炭层正上方的喷淋管连接。
5.根据权利要求4所述的餐饮污水处理装置，其特征在于：所述污水收集罩下端的管体上安装有一单向阀门。
说明书
餐饮污水处理装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种餐饮污水处理装置。
背景技术
目前餐饮行业产生的污水主要直接通过下水管道排放至污水处理厂与其他形式的污水进行处理，由于餐饮污水中携带大量油脂和有机物，在排放图中会滋生大量的细菌，发出恶臭味;而污水处理厂在进行污水处理过程中主要是对其内部的杂质进行过滤、水体的浊度进行处理，处理后的水大多数没有进行消毒、清洁、去味、杀菌等处理，只能用于冲洗公共厕所、浇灌绿化带和冲洗城市道路;由于这些水在处理过程并未进行去油、消毒、杀菌处理，在再次利用时如出现渗漏水也会造成环境污染。
实用新型内容
针对现有技术中的上述不足，本实用新型提供的餐饮污水处理装置对餐饮污水处理后，基本能够达到自来水的要求标准。
为了达到上述发明目的，本实用新型采用的技术方案为：
提供一种餐饮污水处理装置，其包括处理罐，处理罐通过横向隔板分割成两个相对独立的上端腔室和下端腔室;上端腔室通过两块纵向隔板分割成三个由左至右依次排布的污水分离室、油液降解室和杂质沉淀室;下端腔室通过两块纵向隔板分割成相互连通的微生物降解室、紫外线杀菌室和水体净化室;
污水分离室内部固定安装有一网板，其顶部设置有餐饮污水入口;网板的下端固定安装有一与油液降解室连通的污水收集罩，污水分离室的上端开设有一与网板接触的餐厨杂质出口;油液降解室和杂质沉淀室的顶部均设置有投药口和对其内部的污水和药物进行混合的电动机;
杂质沉淀室的上端通过排水管与微生物降解室的上端连通，排水管的入口端套设有球形过滤罩;微生物降解室入口上端的侧壁上开设有若干进气孔，其上端与紫外线杀菌室连通;水体净化室内设置有由上至下排布的活性炭层和砂砾过滤层，砂砾过滤层的上端开设有净化水出口。
本实用新型的有益效果为：本方案在对餐饮污水进行处理时，首先对污水中的大量食物残渣进行过滤，将过滤得到的污水进行去油和杂质絮凝后，接着对水体中的有机物质进行降解和杀菌处理，以去除水体的有机物和滋生的大量细菌，之后通过活性炭对杀菌处理后的水体进行除臭和微生物难以降解的有机物进行吸附，最后通过砂砾过滤层对水体携带出的部分活性炭颗粒进行沉淀过滤。
通过本方案的装置处理后的餐饮污水中没有油脂、杂质、有机物、细菌和臭味，在使用时不会对环境造成二次污染，其可以除引用水外的其他场所，也可以直接排放至大自然中。
