申请日2016.04.25
公开(公告)日2016.08.31
IPC分类号C02F1/52; C02F1/40
摘要
一种采油废水处理装置，包括立式圆柱容器，其特征在于：所述立式圆柱容器内的中上部设置有圆柱状内筒，所述圆柱状内筒与立式圆柱容器内壁之间设置有入口螺旋导片，所述立式圆柱容器内的中下部设置有水平圆环，所述立式圆柱容器的底端设置有两个水出口和一个泥出口，所述立式圆柱容器的左端设置有化学药剂入口、油水入口和氮气入口，所述立式圆柱容器的顶端设置有油出口和气出口。该采油废水处理装置结构简单、性能稳定、处理能力强，采油废水处理效果大大提升。
权利要求书
1.一种采油废水处理装置，包括立式圆柱容器(1)，其特征在于：所述立式圆柱容器(1)内的中上部设置有圆柱状内筒(3)，所述圆柱状内筒(3)与立式圆柱容器(1)内壁之间设置有入口螺旋导片(2)，所述立式圆柱容器(1)内的中下部设置有水平圆环(4)，所述立式圆柱容器(1)的底端设置有两个水出口(5)和一个泥出口(6)，所述立式圆柱容器(1)的左端设置有化学药剂入口(7)、油水入口(8)和氮气入口(9)，所述立式圆柱容器(1)的顶端设置有油出口(10)和气出口(11)。
2.按照权利要求1所述采油废水处理装置，其特征在于：所述圆柱状内筒(3)的中心线与立式圆柱容器(1)的中心线重合，所述圆柱状内筒(3)直径为立式圆柱容器(1)直径的一半。
3.按照权利要求1所述采油废水处理装置，其特征在于：所述入口螺旋导片(2)的起点与油水入口(8)连接，所述入口螺旋导片(2)的向上螺旋升角为8°，所述入口螺旋导片(2)在圆周方向的延伸角为270°。
4.按照权利要求1所述采油废水处理装置，其特征在于：所述油水入口(8)分别与化学药剂入口(7)和氮气入口(9)连接，所述油水入口(8)的直径从左向右逐渐减小，所述油水入口(8)的内部设置有过滤网。
说明书
一种采油废水处理装置
技术领域
本实用新型涉及采油废水技术领域，尤其涉及一种采油废水处理装置。
背景技术
随着科学技术的发展与进步, 边际油田、海洋深水油田的不断开发，对含油污水的处理提出了新挑战，相应的处理设备朝着高效化、紧凑化和一体化的方向发展。近年来油田采油废水的治理工艺在不断探索的同时已得到强化和改进。高效多功能一体化的油田采油废水治理设备已成为研究热点，国内的油田采油废水处理设备大多效率低下，设备也比较笨重，结构复杂，维修起来也特别不方便，国外的设备虽然处理效率大大提高，但是一般价格都比较昂贵，因此，为了摆脱依赖国外技术与设备的被动局面，在本国设备结构上做了较大改进，来提升采油废水的处理能力。
发明内容
本实用新型的目的是为了解决上述存在的问题，特提供了一种采油废水处理装置。

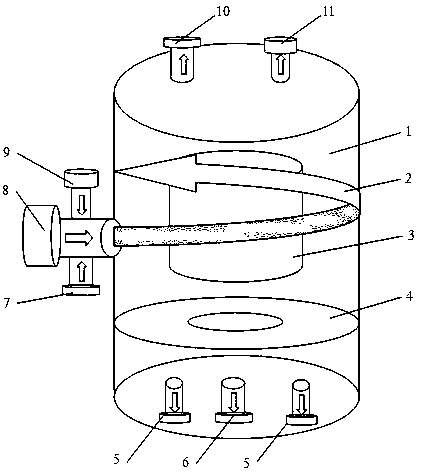

一种采油废水处理装置，包括立式圆柱容器1，其特征在于：所述立式圆柱容器1内的中上部设置有圆柱状内筒3，所述圆柱状内筒3与立式圆柱容器1内壁之间设置有入口螺旋导片2，所述立式圆柱容器1内的中下部设置有水平圆环4，所述立式圆柱容器1的底端设置有两个水出口5和一个泥出口6，所述立式圆柱容器1的左端设置有化学药剂入口7、油水入口8和氮气入口9，所述立式圆柱容器1的顶端设置有油出口10和气出口11。
进一步的，所述圆柱状内筒3的中心线与立式圆柱容器1的中心线重合，所述圆柱状内筒3直径为立式圆柱容器1直径的一半。
进一步的，所述入口螺旋导片2的起点与油水入口8连接，所述入口螺旋导片2的向上螺旋升角为8°，所述入口螺旋导片2在圆周方向的延伸角为270°。
进一步的，所述油水入口8分别与化学药剂入口7和氮气入口9连接，所述油水入口8的直径从左向右逐渐减小，所述油水入口8的内部设置有过滤网。
本实用新型的有益效果是：相较于现有技术，本实用新型所述采油废水处理装置结构简单、性能稳定、处理能力强，采油废水处理效果大大提升。
