申请日2016.04.25
公开(公告)日2016.09.07
IPC分类号C02F9/04
摘要
本实用新型公开了一种适用于处理生活污水的过滤装置，包括过滤室，过滤室顶端一体成型开设有进水口，过滤室内部倾斜设置有过滤板，过滤室的外部沿着过滤板的倾斜方向设置有废料箱，过滤板上的废料下滑进入废料箱中;过滤室的底部设置有搅拌室，搅拌室内设置有U型的过滤网，过滤网内设置有搅拌轴，电机带动搅拌轴及搅拌桨转动;本实用新型节省空间、使用方便、安全可靠、经济环保、洁净健康、造型美观;通过进水口投入污水，通过过滤板将固体杂质过滤掉，进入到过滤网中，通过搅拌桨进行搅拌，加速过滤效果，最后通过水泵依次将水经过活性炭过滤装置、消毒装置和酸碱中和装置进行消毒和杀菌，最后通过水质检测器检测合格后排除。
权利要求书
1.一种适用于处理生活污水的过滤装置，其特征在于：包括过滤室，过滤室顶端一体成型开设有进水口，过滤室内部倾斜设置有过滤板，过滤室的外部沿着过滤板的倾斜方向设置有废料箱，过滤板上的废料下滑进入废料箱中;过滤室的底部设置有搅拌室，搅拌室内设置有U型的过滤网，过滤网上开设有若干个细孔，过滤网内设置有搅拌轴，搅拌轴上设置有若干个搅拌桨，搅拌轴与皮带轮连接，皮带轮通过皮带与电机的输出轴连接，电机带动搅拌轴及搅拌桨转动;
搅拌室的底部设置有出水管，出水管上顺着水流出的方向依次设置有水泵、活性炭过滤装置、消毒装置、酸碱中和装置、水质检测器，吹水管内的水经过依次经过水泵、活性炭过滤装置、消毒装置、酸碱中和装置和水质检测器，从出水口流出。
2.根据权利要求1所述的一种适用于处理生活污水的过滤装置，其特征在于：所述电机为变频电机或伺服电机。
3.根据权利要求1所述的一种适用于处理生活污水的过滤装置，其特征在于：所述水泵为真空水泵。
4.根据权利要求1所述的一种适用于处理生活污水的过滤装置，其特征在于：所述皮带为同步带。
5.根据权利要求1所述的一种适用于处理生活污水的过滤装置，其特征在于：所述过滤板倾斜45°～60°设置于过滤室内。
说明书
一种适用于处理生活污水的过滤装置
技术领域
本实用新型涉及生活用品技术领域，特别涉及一种适用于处理生活污水的过滤装置。
背景技术
目前，随着社会的发展，生活污水的不断增多，已经严重影响了人们的生活质量，在我们的生活中，生活污水到处可见，为了对污水引发的疾病进行有效的控制，达到改善和保障农村人口生活环境，减少疾病传播的目的，我们必须有效的处理生活污水，使污水得到净化;因此污水处理已经成为目前必须解决的问题，但是现有的污水处理设备，对污水的处理效果不好，无法满足人们的要求。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种适用于处理生活污水的过滤装置，能够有效的解决了现有的污水处理设备，对污水的处理效果不好，无法满足人们的要求，以及不能实现水循环和节约水资源的问题。
为了解决上述问题，本实用新型提供了一种技术方案：

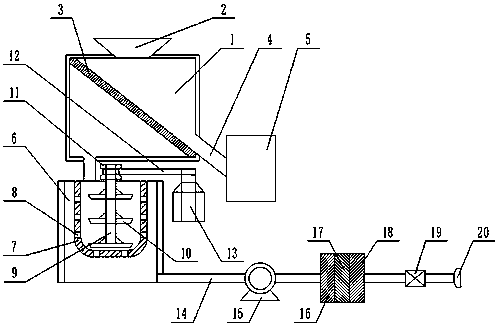

一种适用于处理生活污水的过滤装置，包括过滤室，过滤室顶端一体成型开设有进水口，过滤室内部倾斜设置有过滤板，过滤室的外部沿着过滤板的倾斜方向设置有废料箱，过滤板上的废料下滑进入废料箱中;过滤室的底部设置有搅拌室，搅拌室内设置有U型的过滤网，过滤网上开设有若干个细孔，过滤网内设置有搅拌轴，搅拌轴上设置有若干个搅拌桨，搅拌轴与皮带轮连接，皮带轮通过皮带与电机的输出轴连接，电机带动搅拌轴及搅拌桨转动;
搅拌室的底部设置有出水管，出水管上顺着水流出的方向依次设置有水泵、活性炭过滤装置、消毒装置、酸碱中和装置、水质检测器，吹水管内的水经过依次经过水泵、活性炭过滤装置、消毒装置、酸碱中和装置和水质检测器，从出水口流出。
优选地，所述电机为变频电机或伺服电机。
优选地，所述水泵为真空水泵。
优选地，所述皮带为同步带。
优选地，所述过滤板倾斜45°～60°设置于过滤室内。
本实用新型的有益效果：
本实用新型节省空间、使用方便、安全可靠、经济环保、洁净健康、造型美观;通过进水口投入污水，通过过滤板将固体杂质过滤掉，进入到过滤网中，通过搅拌桨进行搅拌，加速过滤效果，最后通过水泵依次将水经过活性炭过滤装置、消毒装置和酸碱中和装置进行消毒和杀菌，最后通过水质检测器检测合格后排除。
