申请日2016.05.11
公开(公告)日2016.11.02
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型公开了一种高效的石油污水处理装置，包括过滤箱、吸附室、沉淀室和储水箱;所述过滤箱内设置有伸缩杆;所述伸缩杆底部与设置在过滤箱外的液压气缸链接;伸缩杆上设置有过滤网;过滤箱顶部设置有反冲洗进水管;所述吸附室通过一号输水管与过滤箱链接;吸附室内设置有转动轴;吸附室底部设置有二号排污口;吸附室顶部设置有活性炭加入口;所述沉淀室通过二号输水管与吸附室链接;沉淀室顶部设置有高分子有机絮凝剂HCA加入口;沉淀室底部设置有三号排污口;所述储水箱通过三号输水管与沉淀室链接;设置有反冲洗进水管能够对过滤网进行清洗，防止污物残留在过滤网上;设置有转动轴能够提高活性炭吸附效率，提升污水处理效果。
权利要求书
1.一种高效的石油污水处理装置，包括过滤箱、吸附室、沉淀室和储水箱;其特征在于，所述过滤箱内设置有伸缩杆;所述伸缩杆底部与设置在过滤箱外的液压气缸链接;伸缩杆上设置有过滤网;过滤箱左侧侧壁上设置有污水进水口和一号排污口;过滤箱顶部设置有反冲洗进水管;所述吸附室通过一号输水管与过滤箱链接;所述一号输水管上设置有一号出水控制阀;吸附室内设置有转动轴;所述转动轴垂直设置在吸附室内;转动轴顶端通过联轴器与电机链接;转动轴上设置有搅拌桨;所述搅拌桨两端设置有搅拌叶片;所述搅拌叶片上设置有若干通孔;吸附室底部设置有二号排污口;所述二号排污口上设置有一号排污控制阀;吸附室顶部设置有活性炭加入口;所述沉淀室通过二号输水管与吸附室链接;所述二号输水管上设置有二号出水控制阀;沉淀室顶部设置有高分子有机絮凝剂HCA加入口;沉淀室底部设置有三号排污口;所述三号排污口上设置有二号排污控制阀;所述储水箱通过三号输水管与沉淀室链接;所述三号输水管上设置有三号出水控制阀;储水箱顶部与反冲洗进水管;所述反冲洗进水管上设置有增压阀。
2.根据权利要求1所述的高效的石油污水处理装置，其特征在于，所述过滤箱为空心圆柱形结构。
3.根据权利要求1所述的高效的石油污水处理装置，其特征在于，所述吸附室为圆柱形空心结。
4.根据权利要求1所述的高效的石油污水处理装置，其特征在于，所述沉淀室为圆柱形空心结构。
说明书
一种高效的石油污水处理装置
技术领域
本实用新型涉及一种石油开采设备，具体是一种高效的石油污水处理装置。
背景技术
石油又称原油，是一种粘稠的、深褐色(有时有点绿色的)液体;地壳上层部分地区有石油储存;它由不同的碳氢化合物混合组成，其主要组成成分是烷烃，此外石油中还含硫、氧、氮、磷、钒等元素;石油主要被用来作为燃油和汽油，燃料油和汽油组成世界上最重要的一次能源之一;石油也是许多化学工业产品如溶液、化肥、杀虫剂和塑料等的原料。石油主要是碳氢化合物;它由不同的碳氢化合物混合组成，组成石油的化学元素主要是碳(83% ~ 87%)、氢(11% ~ 14%)，其余为硫(0.06% ~ 0.8%)、氮(0.02% ~ 1.7%)、氧(0.08% ~1.82%)及微量金属元素(镍、钒、铁、锑等);由碳和氢化合形成的烃类构成石油的主要组成部分，约占95% ~ 99%，各种烃类按其结构分为：烷烃、环烷烃、芳香烃。一般天然石油不含烯烃而二次加工产物中常含有数量不等的烯烃和炔烃;含硫、氧、氮的化合物对石油产品有害，在石油加工中应尽量除去;石油的性质因产地而异，密度为0.8 ~ 1.0 克/厘米，粘度范围很宽，凝固点差别很大(30 ~ -60摄氏度)，沸点范围为常温到500摄氏度以上，可溶于多种有机溶剂，不溶于水，但可与水形成乳状液;不过不同的油田的石油的成分和外貌可以区分很大;石油主要被用作燃油和汽油，燃料油和汽油组成目前世界上最重要的一次能源之一;在石油开采过程中，由于石油的污染，会产生很多的污水，直接排放到外界又造成环境污染，而传统的过滤设备由于石油的特殊性，其对石油过滤不干净，使得石油和清水无法分离出来，导致过滤的效率低。
实用新型内容
本实用新型的目的在于提供一种高效的石油污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

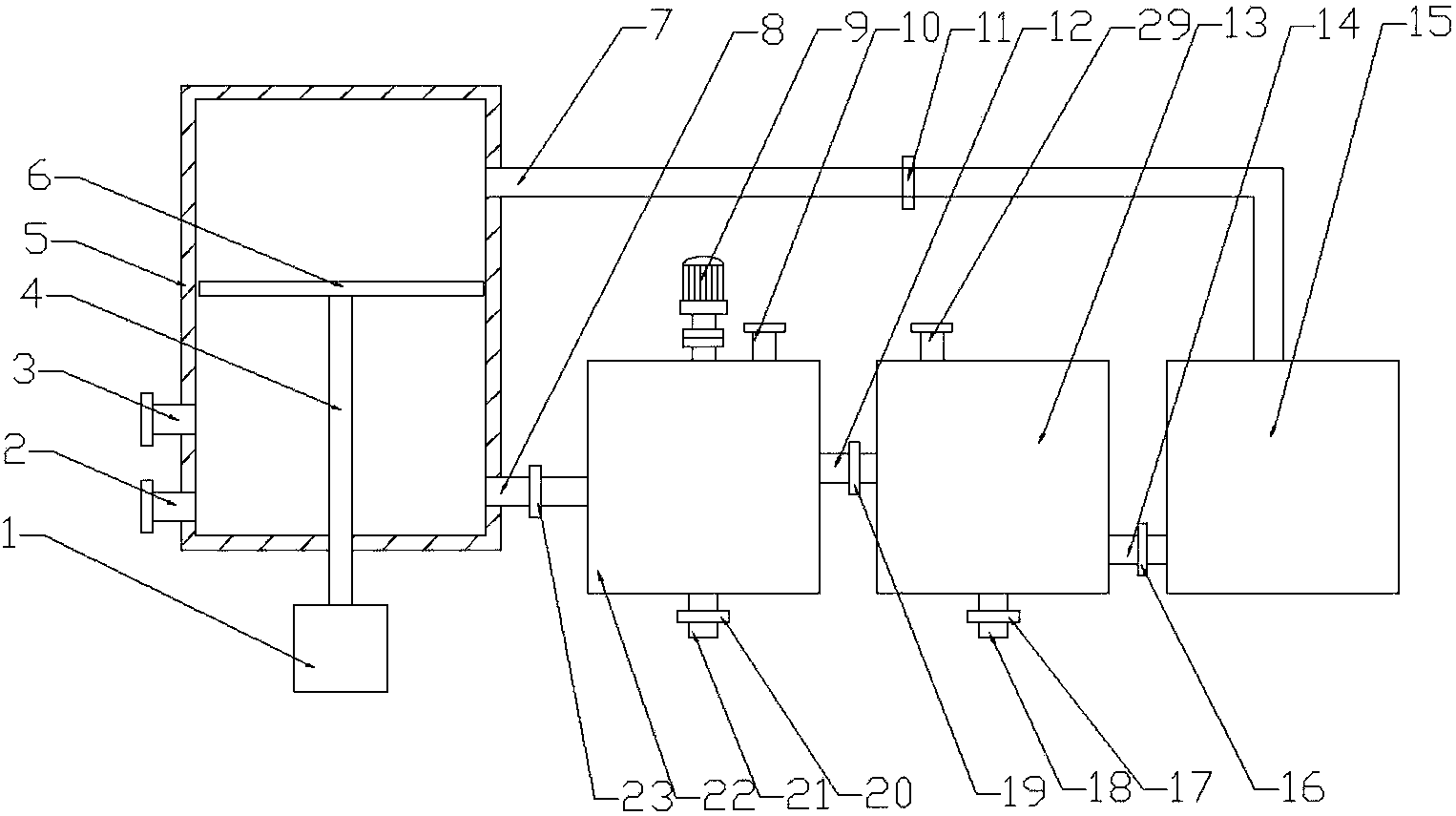

一种高效的石油污水处理装置，包括过滤箱、吸附室、沉淀室和储水箱;所述过滤箱内设置有伸缩杆;所述伸缩杆底部与设置在过滤箱外的液压气缸链接;伸缩杆上设置有过滤网;过滤箱左侧侧壁上设置有污水进水口和一号排污口;过滤箱顶部设置有反冲洗进水管;所述吸附室通过一号输水管与过滤箱链接;所述一号输水管上设置有一号出水控制阀;吸附室内设置有转动轴;所述转动轴垂直设置在吸附室内;转动轴顶端通过联轴器与电机链接;转动轴上设置有搅拌桨;所述搅拌桨两端设置有搅拌叶片;所述搅拌叶片上设置有若干通孔;吸附室底部设置有二号排污口;所述二号排污口上设置有一号排污控制阀;吸附室顶部设置有活性炭加入口;所述沉淀室通过二号输水管与吸附室链接;所述二号输水管上设置有二号出水控制阀;沉淀室顶部设置有高分子有机絮凝剂HCA加入口;沉淀室底部设置有三号排污口;所述三号排污口上设置有二号排污控制阀;所述储水箱通过三号输水管与沉淀室链接;所述三号输水管上设置有三号出水控制阀;储水箱顶部与反冲洗进水管;所述反冲洗进水管上设置有增压阀。
作为本实用新型进一步的方案：所述过滤箱为空心圆柱形结构。
作为本实用新型进一步的方案：所述吸附室为圆柱形空心结。
作为本实用新型再进一步的方案：所述沉淀室为圆柱形空心结构。
与现有技术相比，本实用新型的有益效果是：
该高效的石油污水处理装置结构设计合理;设置有反冲洗进水管能够对过滤网进行清洗，防止污物残留在过滤网上;设置有转动轴能够提高活性炭吸附效率，提升污水处理效果。
