申请日2016.05.11
公开(公告)日2016.10.26
IPC分类号B30B9/14; B30B15/00
摘要
一种制浆造纸污泥深度脱水压榨机，包括：底座、设置于底座上的密闭的壳体、水平转动安装于壳体内的螺旋主轴、同轴设置于螺旋主轴上的内部空心的螺旋管、沿螺旋管轴向设置的螺旋叶片、设置于壳体头端上部且与壳体相连通的进浆室、设置于壳体尾端下部且与壳体相连通的出泥室、设置于壳体底部若干与壳体相连通的黑液排出器以及用于驱动螺旋主轴转动的主轴驱动装置，污泥在变螺距螺旋叶片的作用下，使料液产生体积上的压缩，从而使料液中的水分通过孔状筛孔迅速被分离出去，而固体物在不断压缩的作用下含水率逐渐下降至合格产品。污泥最终通过出泥室排出，脱水效果好，脱水速度快，可连续运行，可显著提高生产效率，降低生产成本。
权利要求书

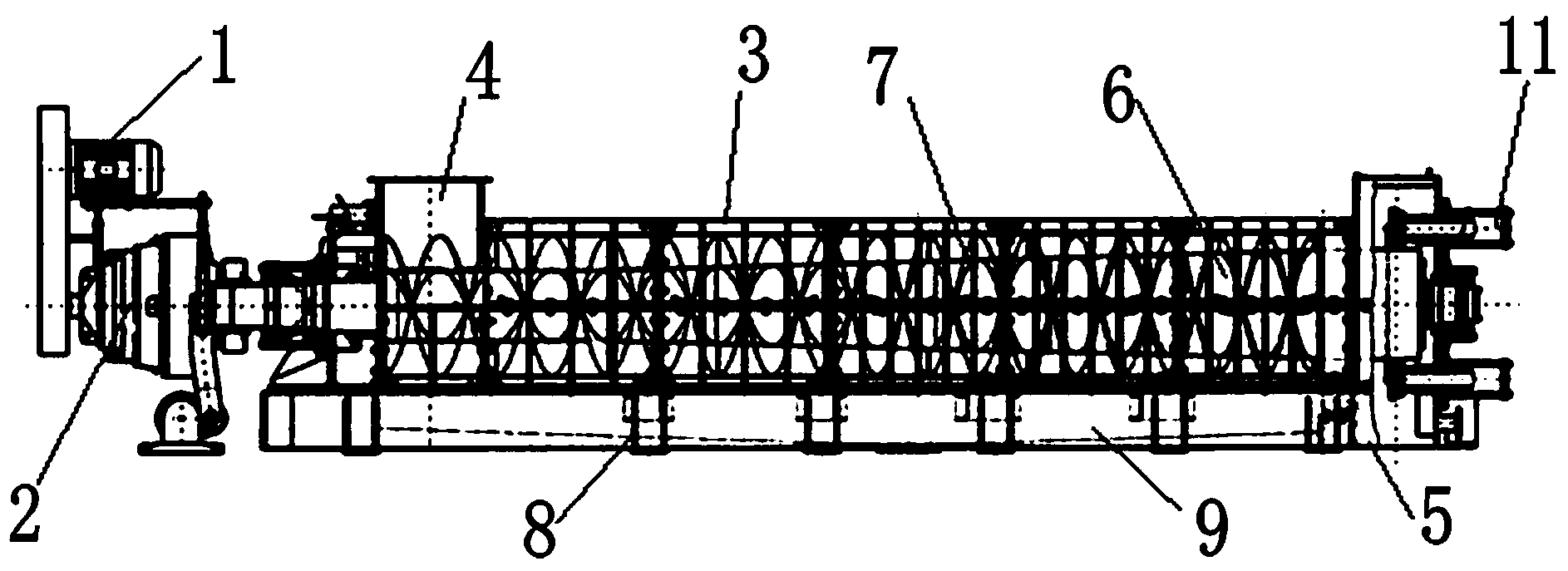

1.一种制浆造纸污泥深度脱水压榨机，其特征在于，包括：底座(9)、设置于底座(9)上的密闭的壳体(3)、水平转动安装于壳体(3)内的螺旋主轴(6)、同轴设置于螺旋主轴(6)上的内部空心的螺旋管(7)、沿螺旋管(7)轴向设置的螺旋叶片(10)、设置于壳体(3)头端上部且与壳体(3)相连通的进浆室(4)、设置于壳体(3)尾端下部且与壳体(3)相连通的出泥室(5)、设置于壳体(3)底部若干与壳体(3)相连通的黑液排出器(8)以及用于驱动螺旋主轴(6)转动的主轴驱动装置，螺旋管(7)沿圆周方向设置有若干筛孔，所述螺旋叶片(10)各叶片之间的螺距从出泥室(5)向进浆室(4)方向逐渐增大。
2.根据权利要求1所述的制浆造纸污泥深度脱水压榨机，其特征在于：所述主轴驱动装置包括减速机(2)以及与减速机(2)输入轴传动连接的电机(1)，所述螺旋主轴(6)与减速机(2)的输出轴传动连接。
3.根据权利要求1所述的制浆造纸污泥深度脱水压榨机，其特征在于：所述螺旋管(7)由钢板卷制焊接制成。
4.根据权利要求1所述的制浆造纸污泥深度脱水压榨机，其特征在于：所述螺旋管(7)呈圆锥形，其从出泥室(5)向进浆室(4)方向直径逐渐减小。
5.根据权利要求1至4中任意一项所述的制浆造纸污泥深度脱水压榨机，其特征在于：还包括水平固定于底座(9)上的气压缸(11)，所述气压缸(11)的活塞杆与螺旋主轴(6)相连，气压缸(11)驱动螺旋主轴(6)水平运动。
说明书
制浆造纸污泥深度脱水压榨机
技术领域
本实用新型涉及一种制浆造纸污泥深度脱水压榨机。
背景技术
目前国内现有制浆污泥浓缩设备主要有带式压滤机、板框压滤机。带式压滤机的出泥含水率为80~85%，单机没有实现干燥效果，给后续的运输处理带来很大麻烦;板框压滤机出泥泥饼含水率可达70%-80%，含水量也很大，该机是间断式运行，生产效率较低，板框使用寿命短。显然，这两种设备的浓缩效果都不理想。
发明内容
本实用新型为了克服以上技术的不足，提供了一种脱水效果好、脱水速度快的制浆造纸污泥深度脱水压榨机。
本实用新型克服其技术问题所采用的技术方案是：
一种制浆造纸污泥深度脱水压榨机，包括：底座、设置于底座上的密闭的壳体、水平转动安装于壳体内的螺旋主轴、同轴设置于螺旋主轴上的内部空心的螺旋管、沿螺旋管轴向设置的螺旋叶片、设置于壳体头端上部且与壳体相连通的进浆室、设置于壳体尾端下部且与壳体相连通的出泥室、设置于壳体底部若干与壳体相连通的黑液排出器以及用于驱动螺旋主轴转动的主轴驱动装置，螺旋管沿圆周方向设置有若干筛孔，所述螺旋叶片各叶片之间的螺距从出泥室向进浆室方向逐渐增大。
上述主轴驱动装置包括减速机以及与减速机输入轴传动连接的电机，所述螺旋主轴与减速机的输出轴传动连接。
上述螺旋管由钢板卷制焊接制成。
上述螺旋管呈圆锥形，其从出泥室向进浆室方向直径逐渐减小。
还包括水平固定于底座上的气压缸，所述气压缸的活塞杆与螺旋主轴相连，气压缸驱动螺旋主轴水平运动。
本实用新型的有益效果是：经过预浓缩处理的污泥，通过进浆室进入污泥螺旋压榨机，污泥在变螺距螺旋叶片10的作用下，使料液产生体积上的压缩，从而使料液中的水分通过孔状筛孔迅速被分离出去，而固体物在不断压缩的作用下含水率逐渐下降至合格产品。污泥最终通过出泥室5排出。被挤压出来的滤液通过黑液排出器8进入沉降槽内，整机在密闭式状态下实现连续运行。制浆造纸污泥深度脱水压榨机适用于各类废纸制浆污泥的浓缩处理。本实用新型的制浆造纸污泥深度脱水压榨机与现有技术相比，脱水效果好，脱水速度快，可连续运行，可显著提高生产效率，降低生产成本。
