申请日2016.05.11
公开(公告)日2016.10.12
IPC分类号C02F1/48
摘要
本实用新型提供了一种污水除污装置，属于污水处理设备技术领域。它解决了现有污水中金属杂质过滤难的问题。本污水除污装置，包括进水管和出水管，出水管的上端端口内固连有筒体，筒体外壁与出水管内壁之间形成过水间隙一，出水管的上端固连有端盖，进水管的下端穿过端盖并伸入筒体内，且进水管外壁与筒体内壁之间形成过水间隙二，端盖与出水管上端之间固连有环形的过滤板，该过滤板上开设有过水口，过滤板与端盖底面之间形成过水间隙三，过水间隙一、过水间隙三均通过过水口与过水间隙二相连通，过滤板内固连有若干条形磁铁。本污水除污装置能够过滤污水中的金属杂质，且过滤效果好。
权利要求书

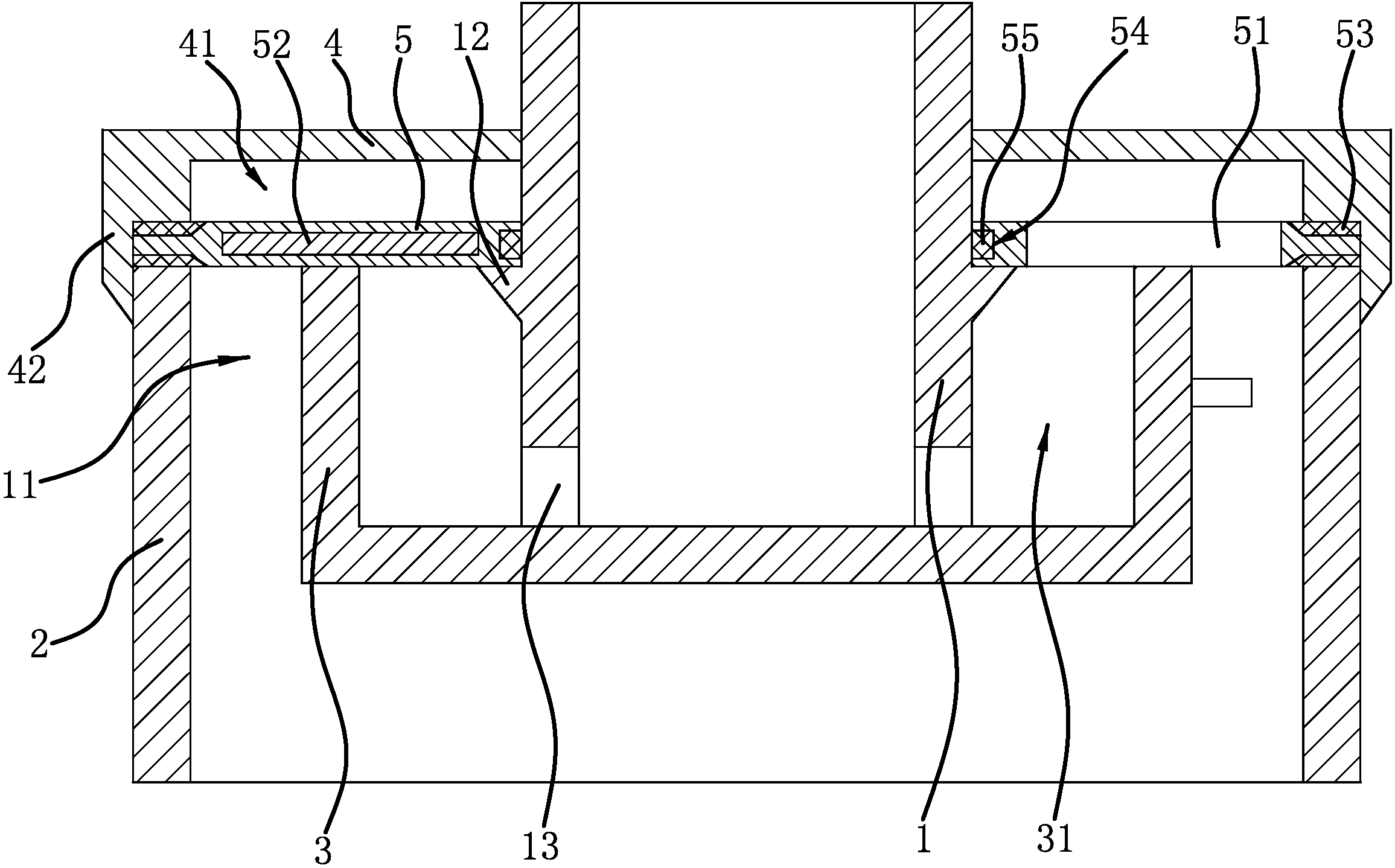

1.一种污水除污装置，包括进水管(1)和出水管(2)，所述进水管(1)的上端为进水端，出水管(2)的下端为出水端，其特征在于，所述出水管(2)的上端端口内固连有筒体(3)，该筒体(3)的下端封闭，上端呈开口状，且筒体(3)外壁与出水管(2)内壁之间形成过水间隙一(11)，所述出水管(2)的上端固连有端盖(4)，上述进水管(1)的下端穿过端盖(4)并伸入筒体(3)内，且进水管(1)外壁与筒体(3)内壁之间形成过水间隙二(31)，所述端盖(4)与出水管(2)上端之间固连有环形的过滤板(5)，该过滤板(5)上开设有过水口(51)，所述过滤板(5)与端盖(4)底面之间形成过水间隙三(41)，上述过水间隙一(11)、过水间隙三(41)均通过过水口(51)与过水间隙二(31)相连通，所述过滤板(5)内固连有若干条形磁铁(52)。
2.根据权利要求1所述的污水除污装置，其特征在于，所述进水管(1)、出水管(2)及筒体(3)均同轴心设置。
3.根据权利要求2所述的污水除污装置，其特征在于，所述过水口(51)周向均布，所述磁铁(52)固连在相邻两过水口(51)之间，且磁铁(52)的长度方向与过滤板(5)的径向相同。
4.根据权利要求2或3所述的污水除污装置，其特征在于，所述端盖(4)的下侧面上周向具有环形的连接侧板(42)，所述连接侧板(42)套设在出水管(2)上端，且连接侧板(42)内周壁与出水管(2)外周壁螺纹连接。
5.根据权利要求4所述的污水除污装置，其特征在于，所述过滤板(5)上侧面和下侧面的外边沿均固连有环形密封垫(53)，所述连接侧板(42)内壁上周向具有环形的密封凸沿，当端盖(4)旋紧时密封凸沿抵压在过滤板(5)上侧的密封垫(53)上，出水管(2)上端端面抵压在过滤板(5)下侧的密封垫(53)上。
6.根据权利要求5所述的污水除污装置，其特征在于，所述端盖(4)上开设有中心孔，所述中心孔内壁上周向开设有密封槽(54)，在密封槽(54)内固连有密封圈(55)，上述进水管(1)穿过中心孔，且进水管(1)的外壁与密封圈(55)相抵压。
7.根据权利要求6所述的污水除污装置，其特征在于，所述进水管(1)外壁上周向具有环形的抵靠凸沿(12)，当端盖(4)旋紧时端盖(4)的中心孔边沿抵压在抵靠凸沿(12)上侧面上，且进水管(1)的下端抵靠在筒体(3)底面上，在所述进水管(1)下端侧壁上周向开设有出水缺口(13)。
说明书
一种污水除污装置
技术领域
本实用新型属于污水处理设备技术领域，涉及一种污水除污装置。
背景技术
水污染主要是由人类活动产生的污染物造成，它包括工业污染源，农业污染源和生活污染源三大部分,其中工业废水是水域的重要污染源，具有量大、面积广、成分复杂、毒性大、不易净化、难处理等特点。尤其是工业废水中含有的金属杂质，对人体具有较大的危害。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种污水除污装置，本污水除污装置能够过滤污水中的金属杂质，且过滤效果好。
本实用新型的目的可通过下列技术方案来实现：一种污水除污装置，包括进水管和出水管，所述进水管的上端为进水端，出水管的下端为出水端，其特征在于，所述出水管的上端端口内固连有筒体，该筒体的下端封闭，上端呈开口状，且筒体外壁与出水管内壁之间形成过水间隙一，所述出水管的上端固连有端盖，上述进水管的下端穿过端盖并伸入筒体内，且进水管外壁与筒体内壁之间形成过水间隙二，所述端盖与出水管上端之间固连有环形的过滤板，该过滤板上开设有过水口，所述过滤板与端盖底面之间形成过水间隙三，上述过水间隙一、过水间隙三均通过过水口与过水间隙二相连通，所述过滤板内固连有若干条形磁铁。
污水由进水管的进水端进入筒体内，污水充满筒体后由过水间隙二向上溢出筒体并穿过过滤板内侧的过水口进入过水间隙三，污水流经过水间隙三后转向并穿过过滤板外侧的过水口进入过水间隙一，然后由出水管排出，在污水两次经过过水口时污水中的金属杂质均能够被过滤板上的磁铁吸附，同时由于污水进入筒体后向四周的过水间隙二溢出，使得污水分散开，从而能够充分的将金属杂质吸附，除污效果好。
在上述的污水除污装置中，所述进水管、出水管及筒体均同轴心设置。使得污水能够均匀的流动，提高除污效果。
在上述的污水除污装置中，所述过水口周向均布，所述磁铁固连在相邻两过水口之间，且磁铁的长度方向与过滤板的径向相同。使得磁铁分布均匀，充分吸附污水中的金属杂质。
在上述的污水除污装置中，所述端盖的下侧面上周向具有环形的连接侧板，所述连接侧板套设在出水管上端，且连接侧板内周壁与出水管外周壁螺纹连接。端盖为可拆卸连接，能够定期的开启端盖并取出过滤板进行清理，使用更加方便。
在上述的污水除污装置中，所述过滤板上侧面和下侧面的外边沿均固连有环形密封垫，所述连接侧板内壁上周向具有环形的密封凸沿，当端盖旋紧时密封凸沿抵压在过滤板上侧的密封垫上，出水管上端端面抵压在过滤板下侧的密封垫上。端盖旋紧时过滤板被压紧在端盖与出水管之间，整体结构稳定，且能够避免污水从端盖与出水管之间泄露。
在上述的污水除污装置中，所述端盖上开设有中心孔，所述中心孔内壁上周向开设有密封槽，在密封槽内固连有密封圈，上述进水管穿过中心孔，且进水管的外壁与密封圈相抵压。避免污水从端盖与进水管之间泄露。
在上述的污水除污装置中，所述进水管外壁上周向具有环形的抵靠凸沿，当端盖旋紧时端盖的中心孔边沿抵压在抵靠凸沿上侧面上，且进水管的下端抵靠在筒体底面上，在所述进水管下端侧壁上周向开设有出水缺口。即端盖将进水管与出水管固连在一起，使得结构稳定。
与现有技术相比，本污水除污装置具有以下优点：
1、由于污水两次经过过水口时污水中的金属杂质均能够被过滤板上的磁铁吸附，同时由于污水进入筒体后向四周的过水间隙二溢出，使得污水分散开，从而能够充分的将金属杂质吸附，除污效果好。
2、由于端盖旋紧时过滤板被压紧在端盖与出水管之间，整体结构稳定，且能够避免污水从端盖与出水管之间泄露，端盖松开时方便过滤板取出，方便清洁。
