申请日2016.05.11
公开(公告)日2016.10.12
IPC分类号G01N30/14
摘要
一种为在线SPE‑LC‑MS测试仪器连续供水的水处理装置，包括至少两级过滤装置及控制装置，在每级所述过滤装置中均设置有过滤器、及与外部环境连通的溢流口和排水口;上一级所述过滤装置中的过滤器通过管道与其相邻的下一级所述过滤装置连通，在所述管道上设置有泵;最末级所述过滤装置中的过滤器通过管道与所述SPE‑LC‑MS测试仪器的进样端供水容器相连通，在所述管道上设置有泵;最上一级所述过滤装置通过进水管道与外部水源连通，在所述进水管道上设置有泵;所述控制装置控制各级所述过滤装置动作。本实用新型结构简单，实现了在线自动水处理，节省了人力物力。
权利要求书
1.一种为在线SPE-LC-MS测试仪器连续供水的水处理装置，其特征在于包括至少两级过滤装置及控制装置，在每级所述过滤装置中均设置有过滤器、及与外部环境连通的溢流口和排水口;上一级所述过滤装置中的过滤器通过管道与其相邻的下一级所述过滤装置连通，在所述管道上设置有泵;最末级所述过滤装置中的过滤器通过管道与所述SPE-LC-MS测试仪器的进样端供水容器相连通，在所述管道上设置有泵;最上一级所述过滤装置通过进水管道与外部水源连通，在所述进水管道上设置有泵;所述控制装置控制各级所述过滤装置动作。
2.根据权利要求1所述的为在线SPE-LC-MS测试仪器连续供水的水处理装置，其特征在于所述过滤装置包括一级过滤装置和二级过滤装置，所述一级过滤装置与二级过滤装置之间设置有溢流槽，所述溢流口与所述溢流槽连通;所述溢流槽通过管道与外部连通，在所述管道上设置有电磁阀。
3.根据权利要求2所述的为在线SPE-LC-MS测试仪器连续供水的水处理装置，其特征在于所述一级过滤装置和二级过滤装置分别包括储水池，所述过滤器位于所述储水池中;所述排水口位于所述储水池底部，通过管道与外部连通，在所述管道上设置有电磁阀。
4.根据权利要求3所述的为在线SPE-LC-MS测试仪器连续供水的水处理装置，其特征在于所述储水池底部为圆锥形。
5.根据权利要求2所述的为在线SPE-LC-MS测试仪器连续供水的水处理装置，其特征在于在所述一级过滤装置中的过滤器与二级过滤装置连通的管道上还设置有与所述SPE-LC-MS测试仪器的进样端管道连通的支流管道，在与所述一级过滤装置的过滤器连通的所述管道上依次设置有浊度计和所述泵;所述支流管道位于所述浊度计和所述泵的输出端一侧;在位于所述泵和所述浊度计的输出端一侧的所述支流管道和所述管道上分别设置有电磁阀。
说明书
一种为在线SPE-LC-MS测试仪器连续供水的水处理装置
技术领域
本实用新型涉及在线水质监测领域，主要是指水质检测装置前的水处理装置。
背景技术
在线SPE-LC-MS测试仪器测试水质时，对水质的要求比较高。当水质中颗粒或浊度高时，会对测试仪器造成损害。一般的处理方式是通过将水质进行过滤后，然后进样检测。但是作为对大河湖泊等外部开放式水源的水质进行定时监测时，通过人工对监测水质定期取样进行过滤，作为监测样本的方法，耗费人力。
发明内容
本实用新型所要解决的技术问题是提供一种为在线SPE-LC-MS固相萃取柱液相色谱质谱联用测试仪器提供连续供水的水处理装置，其可以通过水处理装置自动将从大江湖泊抽取的实时水样进行在线处理后直接供给测试仪器作为监测样本。避免了人工取水、人工过滤并检测水质浊度的工作，节省了人力。
为解决上述技术问题，本实用新型提供的技术方案是一种为在线SPE-LC-MS测试仪器连续供水的水处理装置，其特征在于包括至少两级过滤装置及控制装置，在每级所述过滤装置中均设置有过滤器、及与与外部环境连通的溢流口和排水口;上一级所述过滤装置中的过滤器通过管道与其相邻的下一级所述过滤装置连通，在所述管道上设置有泵;最末级所述过滤装置中的过滤器通过管道与所述SPE-LC-MS测试仪器的进样端供水容器相连通，在所述管道上设置有泵;最上一级所述过滤装置通过进水管道与外部水源连通，在所述进水管道上设置有泵;所述控制装置控制各级所述过滤装置动作。

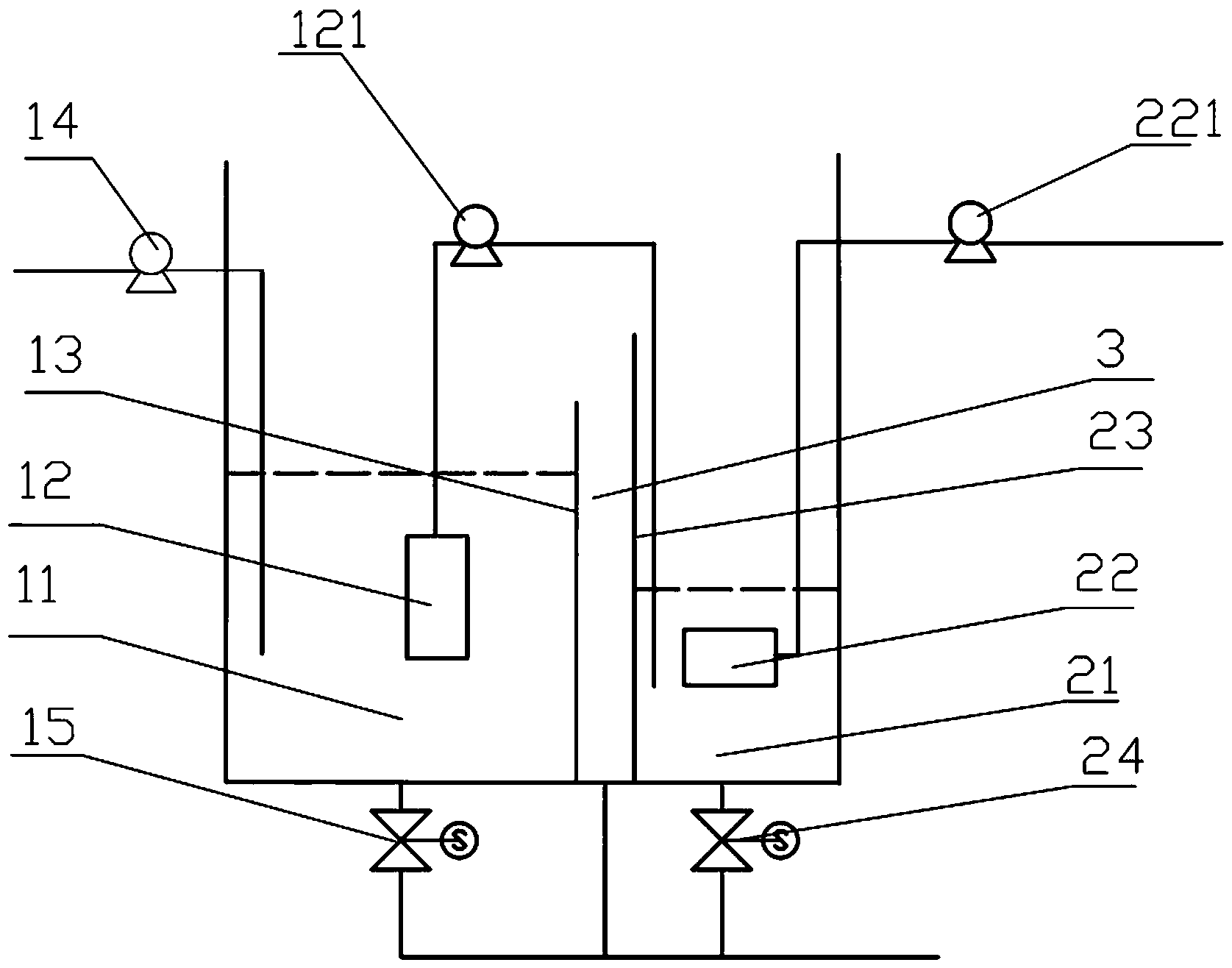

所述过滤装置包括一级过滤装置和二级过滤装置，所述一级过滤装置与二级过滤装置之间设置有溢流槽，所述溢流口与所述溢流槽连通;所述溢流槽通过管道与外部连通，在所述管道上设置有电磁阀。
所述一级过滤装置和二级过滤装置分别包括储水池，所述过滤器位于所述储水池中;所述排水口位于所述储水池底部，通过管道与外部连通，在所述管道上设置有电磁阀。
所述储水池底部为圆锥形。
在所述一级过滤装置中的过滤器与二级过滤装置连通的管道上还设置有与所述SPE-LC-MS测试仪器的进样端管道连通的支流管道，在与所述一级过滤装置的过滤器连通的所述管道上依次设置有浊度计和所述泵;所述支流管道位于所述浊度计和所述泵的输出端一侧;在位于所述泵和所述浊度计的输出端一侧的所述支流管道和所述管道上分别设置有电磁阀。
本实用新型的水处理装置通过控制装置控制，自动将水源地的水泵入一级处理过滤装置的储水池中，通过一级过滤装置中的过滤器 对水进行过滤，再将经过过滤的水泵入二级过滤装置中进行二级过滤，经二级过滤后的水经管道进入测试仪器进样端供水容器中。在这一系列处理过程中，全程采用自动化控制泵打开及关闭，以及电磁阀的开启和关闭。当一级过滤装置的过滤的水的浊度达到测试仪器需求时，可直接跳过二级过滤进入测试仪器进样端供水容器中。本实用新型结构简单，实现了在线自动水处理，节省了人力物力。
