申请日2016.05.09
公开(公告)日2016.12.14
IPC分类号C02F9/04
摘要
本实用新型公开了一种化工厂污水沉降池，包括集水池、初级沉降池、气浮池、二级沉降池、调节池，所述集水池、初级沉降池、气浮池、二级沉降池、调节池依次连通，且所述调节池还通过加药装置与药剂箱连接，所述调节池还与排水池连通，所述排水池中安装有细菌监测装置，所述细菌监测装置还与所述加药装置相连接。本实用新型可以随时监测排水池中水是否达标，如果达标则可以排水，如果不能达标则控制上游的加药装置调节加药量，改善水质，通过该方法，水质调节迅速，效率高。
权利要求书

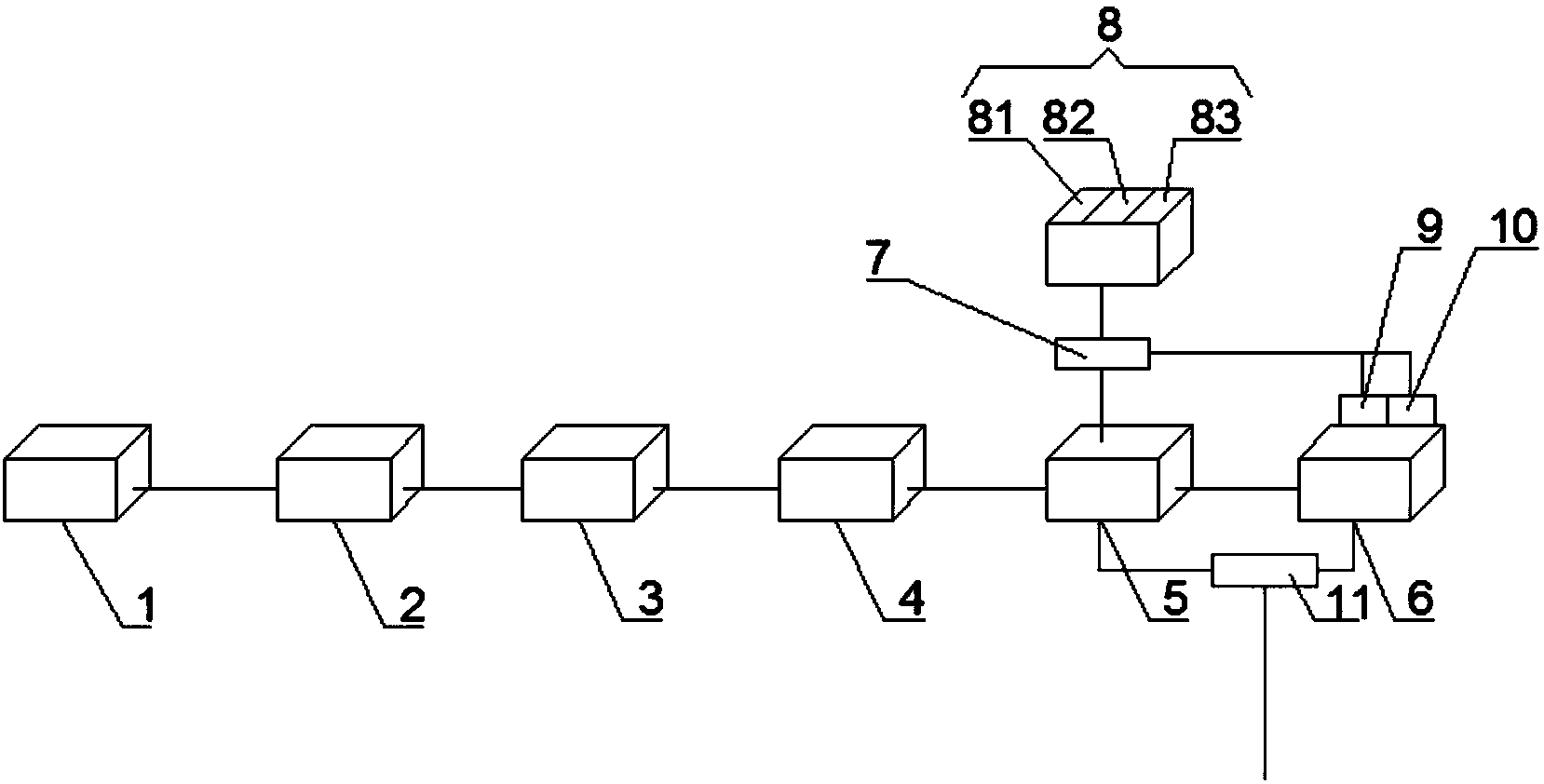

1.一种化工厂污水沉降池，其特征在于：包括集水池(1)、初级沉降池(2)、气浮池(3)、二级沉降池(4)、调节池(5)，所述集水池(1)、初级沉降池(2)、气浮池(3)、二级沉降池(4)、调节池(5)依次连通，且所述调节池(5)还通过加药装置(7)与药剂箱(8)连接，所述调节池(5)还与排水池(6)连通，所述排水池(6)中安装有细菌监测装置(9)，所述细菌监测装置(9)还与所述加药装置(7)相连接。
2.如权利要求1所述的化工厂污水沉降池，其特征在于：所述排水池(6)中还安装有酸碱监测装置(10)，所述酸碱监测装置(10)与所述加药装置(7)连接。
3.如权利要求2所述的化工厂污水沉降池，其特征在于：所述药剂箱(8)包括酸碱调节剂箱(81)、杀菌剂箱(82)和沉淀剂箱(83)。
4.如权利要求3所述的化工厂污水沉降池，其特征在于：所述排水池(6)的出水口还安装有三向开关(11)，所述三向开关(11)的一个出水口与所述调节池(5)连通，另一个出水口与污水出水口连通。
说明书
一种化工厂污水沉降池
技术领域
本实用新型涉及沉降池技术领域，尤其涉及一种化工厂污水沉降池。
背景技术
现有技术中，污水处理后的水需要进行PH值检验和细菌检验，但是一般是通过采集水样以后进实验室进行检验，这样检验速度慢，调节效率低。
实用新型内容
本实用新型主要是解决现有技术中所存在的技术问题，从而提供一种调节效率高的化工厂污水沉降池。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型提供的一种化工厂污水沉降池，包括集水池、初级沉降池、气浮池、二级沉降池、调节池，所述集水池、初级沉降池、气浮池、二级沉降池、调节池依次连通，且所述调节池还通过加药装置与药剂箱连接，所述调节池还与排水池连通，所述排水池中安装有细菌监测装置，所述细菌监测装置还与所述加药装置相连接。
进一步地，所述排水池中还安装有酸碱监测装置，所述酸碱监测装置与所述加药装置连接。
进一步地，所述药剂箱包括酸碱调节剂箱、杀菌剂箱和沉淀剂箱。
进一步地，所述排水池的出水口还安装有三向开关，所述三向开关的一个出水口与所述调节池连通，另一个出水口与污水出水口连通。
本实用新型的有益效果在于：集水池用于收集污水，污水通过初级沉降池沉降以后进入气浮池，气浮池中的水然后进入二级沉降池沉降以后流入调节池，通过调节池调节以后的水进入排水池准备排水，通过在排水池中安装有细菌监测装置，随时监测排水池中水是否达标，如果达标则可以排水，如果不能达标则控制上游的加药装置调节加药量，改善水质，通过该方法，水质调节迅速，效率高。
