申请日2016.05.09
公开(公告)日2017.01.18
IPC分类号C02F11/12; C02F11/14
摘要
本实用新型公开了一种含油高浓度有机污泥的脱水系统，包括污泥储槽、集水槽、调理槽、第一净水剂存储箱、第二净水剂存储箱、叠螺式污泥脱水机、脱水污泥收集箱。本实用新型含油高浓度有机污泥的脱水系统，其可对含油高浓度有机污泥进行脱水处理降低污泥的含水率。
权利要求书
1.含油高浓度有机污泥的脱水系统，其特征在于，包括污泥储槽、集水槽、调理槽、第一净水剂存储箱、第二净水剂存储箱、叠螺式污泥脱水机、脱水污泥收集箱;
所述污泥储槽顶部设有溢流孔，所述集水槽设于污泥储槽一侧，且集水槽接收从上述溢流孔溢流出的液体;
所述污泥储槽通过污泥输送管与调理槽连通;所述污泥输送管的一端设于污泥储槽底部，所述污泥输送管的另一端设于调理槽底部;所述污泥输送管上设有污泥泵，且污泥输送管上还设有分设于污泥泵两侧的两个电动阀;
所述第一净水剂存储箱内设有搅拌装置;所述第一净水剂存储箱通过第一输液管与调理槽连通;所述第一输液管的一端设于第一净水剂存储箱底部，所述第一输液管的另一端设于调理槽顶部;所述第一输液管上设有第一加药泵，且第一输液管上还设有分设于第一加药泵两侧的两个电磁阀;
所述第二净水剂存储箱内设有搅拌装置;所述第二净水剂存储箱通过第二输液管与调理槽连通;所述第二输液管的一端设于第二净水剂存储箱底部，所述第二输液管的另一端设于调理槽顶部;所述第二输液管上设有第二加药泵，且第二输液管上还设有分设于第二加药泵两侧的两个电磁阀;
所述调理槽内设有搅拌装置;
所述叠螺式污泥脱水机的输入端与调理槽连通;
所述脱水污泥收集箱顶部敞口，且脱水污泥收集箱位于叠螺式污泥脱水机输出端的正下方。
2.根据权利要求1所述的含油高浓度有机污泥的脱水系统，其特征在于，所述污泥输送管上还设有污泥流量计。
3.根据权利要求2所述的含油高浓度有机污泥的脱水系统，其特征在于，所述污泥储槽内设有多个液位传感器。
4.根据权利要求3所述的含油高浓度有机污泥的脱水系统，其特征在于，所述多个液位传感器包括由下至上依次设置的：用于检测最低液位的第一液位传感器，用于检测低液位的第二液位传感器，用于检测高液位的第三液位传感器，用于检测最高液位的第四液位传感器。
5.根据权利要求4所述的含油高浓度有机污泥的脱水系统，其特征在于，所述第一净水剂存储箱内的搅拌装置包括：位于第一净水剂存储箱内的搅拌叶，带动该搅拌叶转动的斜置搅拌轴;
所述第二净水剂存储箱内的搅拌装置包括：位于第二净水剂存储箱内的搅拌叶，带动该搅拌叶转动的斜置搅拌轴。
说明书
含油高浓度有机污泥的脱水系统
技术领域
本实用新型涉及含油高浓度有机污泥的脱水系统。
背景技术
随着我国城镇化水平的不断提高，污水处理设施得到了高速的发展，污水处理的建设和发展伴随产生了大量的剩余污泥，污泥处理的技术逐渐成为水处理后续处理的重要组成部分。我国污水厂在建设过程中，长期以来“重水轻泥”，导致污泥处理落后于水处理的水平，长期制约着水处理的发展。
污泥处理有三个基本原则：减量化、稳定化和无害化的原则。而减量化是三个基本原则的基础，如何实现污泥的减量化成为了污泥处理的一个重要环节。
含油高浓度有机污泥有着含油量高、粘度大、颗粒细、脱水难等特点，组成也极为复杂(一般包括水包油，油包水乳液以及悬浮固体杂质)，是各种污泥中极难处理的一种。
实用新型内容
本实用新型的目的在于提供一种含油高浓度有机污泥的脱水系统，其可对含油高浓度有机污泥进行脱水处理降低污泥的含水率。

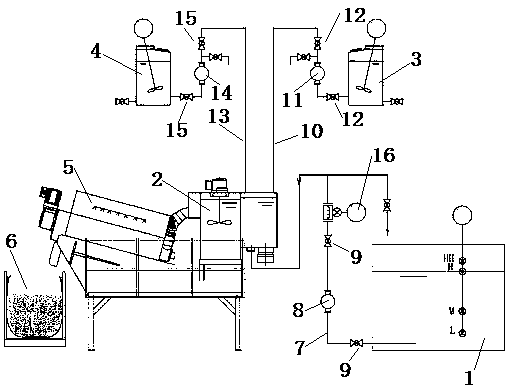

为实现上述目的，本实用新型的技术方案是设计一种含油高浓度有机污泥的脱水系统，包括污泥储槽、集水槽、调理槽、第一净水剂存储箱、第二净水剂存储箱、叠螺式污泥脱水机、脱水污泥收集箱;
所述污泥储槽顶部设有溢流孔，所述集水槽设于污泥储槽一侧，且集水槽接收从上述溢流孔溢流出的液体;
所述污泥储槽通过污泥输送管与调理槽连通;所述污泥输送管的一端设于污泥储槽底部，所述污泥输送管的另一端设于调理槽底部;所述污泥输送管上设有污泥泵，且污泥输送管上还设有分设于污泥泵两侧的两个电动阀;
所述第一净水剂存储箱内设有搅拌装置;所述第一净水剂存储箱通过第一输液管与调理槽连通;所述第一输液管的一端设于第一净水剂存储箱底部，所述第一输液管的另一端设于调理槽顶部;所述第一输液管上设有第一加药泵，且第一输液管上还设有分设于第一加药泵两侧的两个电磁阀;
所述第二净水剂存储箱内设有搅拌装置;所述第二净水剂存储箱通过第二输液管与调理槽连通;所述第二输液管的一端设于第二净水剂存储箱底部，所述第二输液管的另一端设于调理槽顶部;所述第二输液管上设有第二加药泵，且第二输液管上还设有分设于第二加药泵两侧的两个电磁阀;
所述调理槽内设有搅拌装置;
所述叠螺式污泥脱水机的输入端与调理槽连通;
所述脱水污泥收集箱顶部敞口，且脱水污泥收集箱位于叠螺式污泥脱水机输出端的正下方。
优选的，所述污泥输送管上还设有污泥流量计。
优选的，所述污泥储槽内设有多个液位传感器。
优选的，所述多个液位传感器包括由下至上依次设置的：用于检测最低液位的第一液位传感器，用于检测低液位的第二液位传感器，用于检测高液位的第三液位传感器，用于检测最高液位的第四液位传感器。
优选的，所述第一净水剂存储箱内的搅拌装置包括：位于第一净水剂存储箱内的搅拌叶，带动该搅拌叶转动的斜置搅拌轴;
所述第二净水剂存储箱内的搅拌装置包括：位于第二净水剂存储箱内的搅拌叶，带动该搅拌叶转动的斜置搅拌轴。
本实用新型的优点和有益效果在于：提供一种含油高浓度有机污泥的脱水系统，其可对含油高浓度有机污泥进行脱水处理降低污泥的含水率。
污泥一般都先收集存放在污泥沉淀池中，本实用新型中的污泥储槽用于收集污泥沉淀池的剩余污泥，同时有浓缩污泥的作用。污泥在重力的作用下压缩沉降，浓度进一步提高，溢流出来的上清液排至集水槽;
污泥泵将污泥储槽底部的污泥提升至调理槽内;
污泥泵工作的同时，第一加药泵、第一加药泵工作，将第一净水剂存储箱、第二净水剂存储箱内的两种不同净水剂加入调理槽;
调理槽内的搅拌装置不停地搅拌，使净水剂和污泥发生反应，在良好的水利条件下生成颗粒很大的絮体，便于污泥脱水;
叠螺式污泥脱水机通过螺旋挤压脱除污泥中的水分，经过脱水的污泥含水率可下降到80%以下
