申请日2016.05.17
公开(公告)日2016.11.30
IPC分类号B01D61/08; B01D61/10; C02F1/44
摘要
本实用新型涉及一种用于大型水处理的小型隔膜水泵，其特征在于：所述的隔膜水泵由进、出水管以及与连接在进、出水管之间的隔膜水泵组和反渗透滤膜构成;隔膜水泵组与反渗透滤膜之间为串联结构，隔膜水泵组由至少2个隔膜泵并联而成;进水管与隔膜水泵组之间通过管路相连，所述的出水管分为净水出水管和废水出水管，出水管与反渗透滤膜之间通过管路相连。本实用新型所述的小型隔膜水泵由隔膜水泵组和反渗透滤膜串联而成，其中隔膜水泵组由至少2个隔膜泵并联而成，此优化组合的膜处理装置，满足了反渗透水处理效果，同时极大提高和优化了整个反渗透水处理系统效果，具有震动下、组合安装方便、安全可靠的优点。
权利要求书
1.一种用于大型水处理的小型隔膜水泵，其特征在于：所述的隔膜水泵由进、出水管以及与连接在进、出水管之间的隔膜水泵组和反渗透滤膜构成;
所述的隔膜水泵组与反渗透滤膜之间为串联结构，隔膜水泵组由至少2个隔膜泵并联而成;
进水管与隔膜水泵组之间通过管路相连，所述的出水管分为净水出水管和废水出水管，出水管与反渗透滤膜之间通过管路相连。
2. 根据权利要求1所述的一种用于大型水处理的小型隔膜水泵，其特征在于：进水管上设有进水电磁阀，废水出水管上设有工作压力表和废水比例阀;
所述的隔膜水泵组由3-5个隔膜泵并联而成，隔膜水泵组设有进水端和出水端，所述的进水端与进水管相连，所述的出水端与反渗透滤膜相连。
说明书
一种用于大型水处理的小型隔膜水泵
技术领域
本实用新型涉及水处理设备中的反渗透膜处理装置的技术领域，具体地说是一种用于大型水处理的小型隔膜水泵。
背景技术
随着水处理设备和水处理直饮机不断被人们认可、使用广泛，九十年代初我国开始引进逆渗透技术，逆渗透的基本工作原理是：运用特制的叶片离心式高压水泵，将原水加至6-9公斤压力，使原水在压力的作用下，渗透过孔径只有0.0001微米的逆渗透膜。化学离子和细菌、真菌、病毒体不能通过，随废水排出，只允许体积小于0.0001微米的水分子和氧分子通过。该原理在不改变水的性状与氧溶量的前提下，达到了水的净化。随着水处理设备和水处理直饮机不断被人们认可、使用广泛，技术改进水处理工艺、特别是渗透膜的处理工艺极其重要。
一般由于采用叶片结构的离心式高压水泵，使用时压力高、耗能大、噪声和震动相应也大，水流量容易不稳定，对水处理设备制造，产生极为不利因素，尤其是带壳体直饮水RO设备，所产生噪声和震动，使得整个机器的质量大大下降。
发明内容
本实用新型的目的在于提供一种改进的用于大型水处理的小型隔膜水泵，它可克服现有技术中离心式高压水泵耗能大、噪声和震动相应也大，水流量容易不稳定的一些不足。

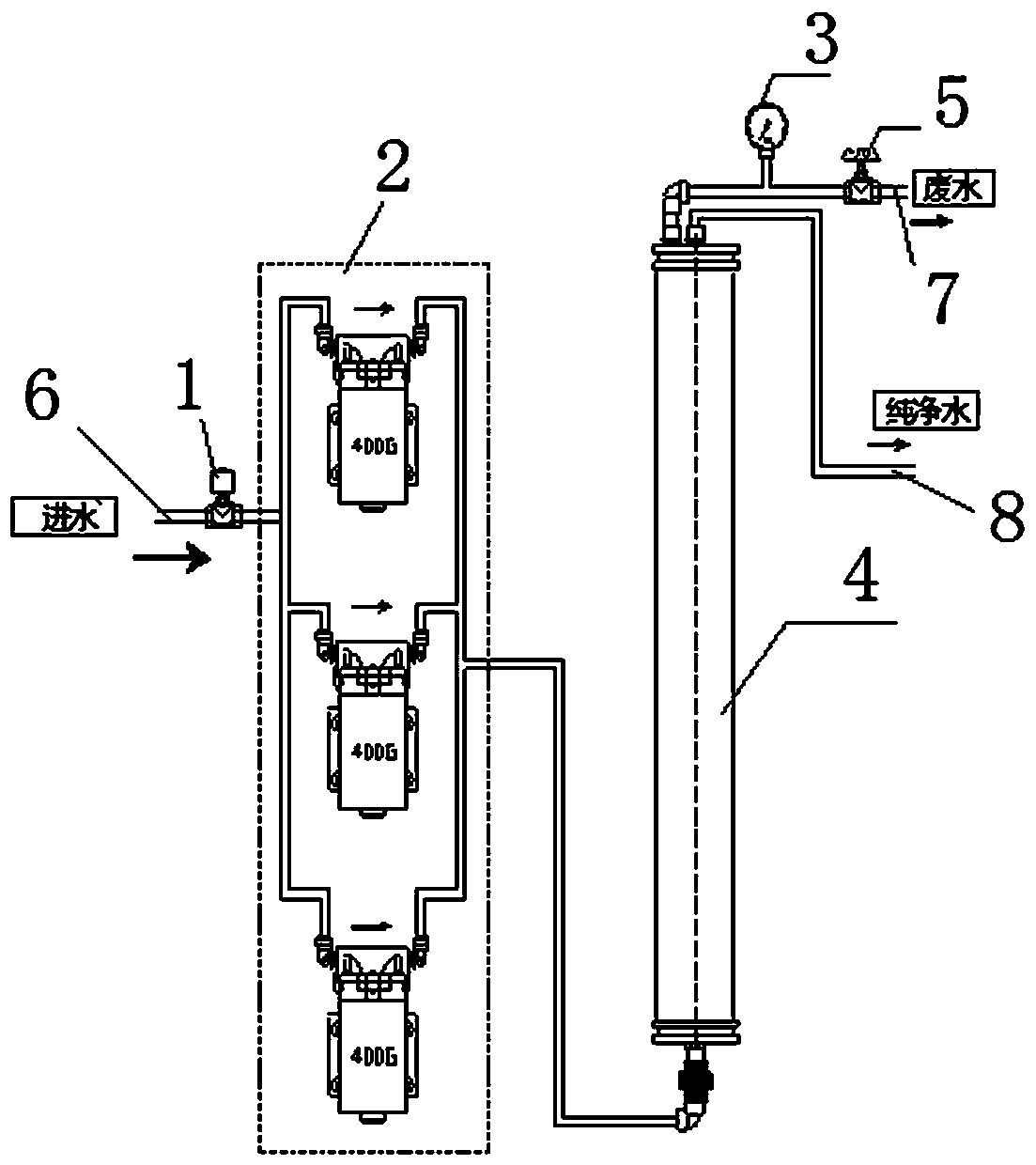

为了实现上述目的，本实用新型的技术方案是：一种用于大型水处理的小型隔膜水泵，其特征在于：所述的隔膜水泵由进、出水管以及与连接在进、出水管之间的隔膜水泵组和反渗透滤膜构成;所述的隔膜水泵组与反渗透滤膜之间为串联结构，隔膜水泵组由至少2个隔膜泵并联而成;进水管与隔膜水泵组之间通过管路相连，所述的出水管分为净水出水管和废水出水管，出水管与反渗透滤膜之间通过管路相连。
优选的，进水管上设有进水电磁阀，废水出水管上设有工作压力表和废水比例阀;所述的隔膜水泵组由3-5个隔膜泵并联而成，隔膜水泵组设有进水端和出水端，所述的进水端与进水管相连，所述的出水端与反渗透滤膜相连。
使用时，本实用新型所述的小型隔膜水泵由隔膜水泵组和反渗透滤膜串联而成，其中隔膜水泵组由至少2个隔膜泵并联而成，此优化组合的膜处理装置，即满足了反渗透水处理效果，又使得反渗透设备、尤其是对带壳体直饮设备装置及水处理工艺性能得到了极大的优化和提升，具有积极意义。
与现有常规采用220V或380V电压的叶片结构高压水泵，和反渗透膜组成的系统的比较，本实用新型的反渗透系统，具有积极有益意义是：
1, 小型隔膜高压水泵组的装置，体积小、重量轻，可根据反渗透膜的流量大、小，来用若干个隔膜水泵并联装配，以匹配反渗透膜，组成反渗透膜装置，极大提高和优化了整个反渗透水处理系统效果。
2, 小型隔膜高压水泵声音轻，震动极小，并联组合和安装方便。
3, 直流24V低安全电压，安全可靠，能耗低，低碳环保。
