申请日2017.09.30
公开(公告)日2018.02.16
IPC分类号A01K63/00; A01K63/06; A01K63/04; C02F1/32
摘要
本发明公开了一种基于物联网的搅动排污水产品饲养装置，包括柜体和稳定底座，所述柜体的顶部设有操作台，所述柜体的内部设有储液室，所述储液室的内部设有消毒箱，所述消毒箱的内部设有微型水泵，所述微型水泵通过水管连接至所述操作台的上侧，所述水管终端连接喷头，所述储液室的顶部设有加热室，所述加热室的内部设有加热阻丝，所述加热室的顶部设有储物室，所述储液室的右侧设有制冷室，所述制冷室的内部设有微型制冷机，所述制冷室的顶部设有风冷室，所述风冷室的内部设有风扇，所述风冷室的顶部设有消毒室，所述消毒室的内部设有消毒灯，所述柜体的底部连接稳定底座。该种设备功能性较强，便于使用，结构简单，易于实现。
权利要求书

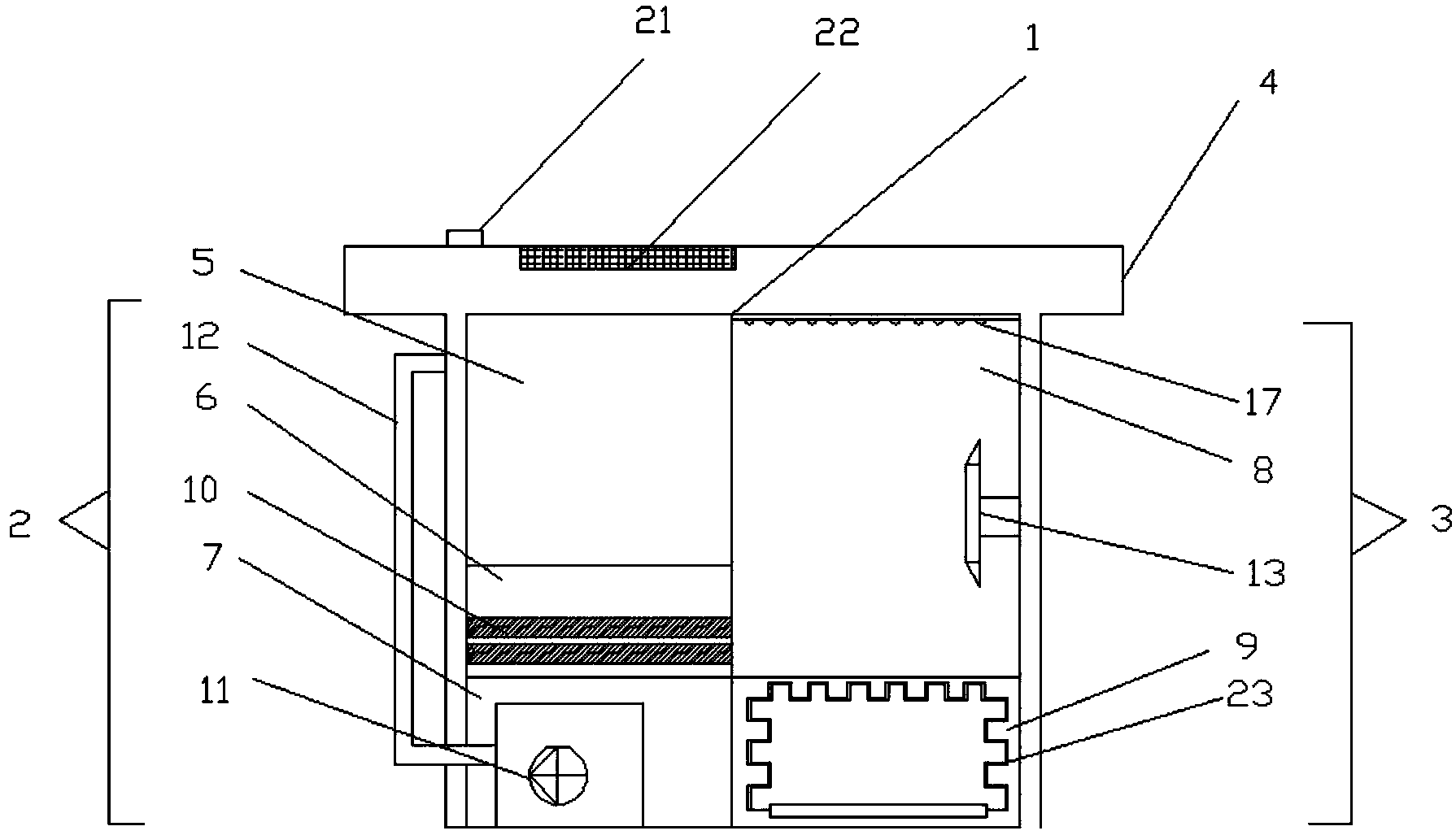

1.一种基于物联网的搅动排污水产品饲养装置，包括柜体(1)、喜热水产品饲养组件(2)和喜冷水产品组件(3)，其特征在于：所述柜体(1)的顶部设有顶盖(4)，所述顶盖(4)上设有物联网芯片(22)，所述柜体(1)的下侧设有喜热水产品饲养组件(2)，所述喜热水产品饲养组件(2)的右侧设有所述喜冷水产品组件(3);
所述喜热水产品饲养组件(3)包括储液室(5)、加热室(6)和鼓气室(7)，所述储液室(5)的底部设有加热室(6)，所述加热室(6)的底部设有鼓气室(7);
所述喜冷水产品组件(3)包括搅拌储液室(8)和冷凝室(9)，所述搅拌储液室(8)的底部设有冷凝室(9)，所述冷凝室(9)的内部设有冷凝器(23)。
2.根据权利要求1所述的一种基于物联网的搅动排污水产品饲养装置，其特征在于：所述加热室(6)的内部设有加热电阻(10)，所述加热电阻(10)设为可向储液室(5)提供加热。
3.根据权利要求1所述的一种基于物联网的搅动排污水产品饲养装置，其特征在于：所述鼓气室(7)的内部设有鼓风机(11)，所述鼓风机(11)连接气管(12)，所述气管(12)连通至储液室(5)，所述鼓风机(11)设为可向储液室(5)内部注入氧气。
4.根据权利要求1所述的一种基于物联网的搅动排污水产品饲养装置，其特征在于：所述搅拌储液室(8)的内部设有搅拌组件(13)，所述搅拌组件(13)包括横臂(14)、电机(15)和搅拌扇叶(16)，所述横臂(14)上设有搅拌扇叶(16)，所述电机(15)转动连接所述搅拌扇叶(16)。
5.根据权利要求1所述的一种基于物联网的搅动排污水产品饲养装置，其特征在于：所述搅拌储液室(8)的顶部设有4-12个紫外线消毒灯(17)。
6.根据权利要求1所述的一种基于物联网的搅动排污水产品饲养装置，其特征在于：所述物联网芯片(22)包括中央控制模块(18)、指令接受模块(19)和信息传送模块(20)，所述中央控制模块(18)与所述指令接受模块(19)和信息传送模块(20)电路连通。
7.根据权利要求1所述的一种基于物联网的搅动排污水产品饲养装置，其特征在于：所述顶盖(4)的左上侧设有控制开关(21)，所述控制开关(21)设为总电源开关。
说明书
一种基于物联网的搅动排污水产品饲养装置
技术领域
本发明涉及物联网技术领域，具体为一种基于物联网的搅动排污水产品饲养装置。
背景技术
水产养殖箱是一种专用于水产养殖的装置，广泛应用于水产公司和工厂等场所，也可用于家用进行观赏鱼养殖，而基于物联网的水产养殖箱则是通过物联网进行集中观测，从而更有利于大面积养殖的装置;现有的基于物联网的水产养殖箱单单只适合养一种类型的水产品，然而水产品多数按热带和寒带分类，传统的多数只适合饲养热带的水产品，功能性较差。
以上这些这些问题就需要对传统设备进行改进，那么如何设计出一种基于物联网的搅动排污水产品饲养装置，这成为我们需要解决的问题。
发明内容
本发明的目的在于提供一种基于物联网的搅动排污水产品饲养装置，解决了背景技术中所提出的问题。
为解决上述的问题，本发明提供如下技术方案：一种基于物联网的搅动排污水产品饲养装置，包括柜体、喜热水产品饲养组件和喜冷水产品组件，所述柜体的顶部设有顶盖，所述顶盖上设有物联网芯片，所述柜体的下侧设有喜热水产品饲养组件，所述喜热水产品饲养组件的右侧设有所述喜冷水产品组件;
所述喜热水产品饲养组件包括储液室、加热室和鼓气室，所述储液室的底部设有加热室，所述加热室的底部设有鼓气室;
所述喜冷水产品组件包括搅拌储液室和冷凝室，所述搅拌储液室的底部设有冷凝室，所述冷凝室的内部设有冷凝器。
优选的，所述加热室的内部设有加热电阻，所述加热电阻设为可向储液室提供加热。
优选的，所述鼓气室的内部设有鼓风机，所述鼓风机连接气管，所述气管连通至储液室，所述鼓风机设为可向储液室内部注入氧气。
优选的，所述搅拌储液室的内部设有搅拌组件，所述搅拌组件包括横臂、电机和搅拌扇叶，所述横臂上设有搅拌扇叶，所述电机转动连接所述搅拌扇叶。
优选的，所述搅拌储液室的顶部设有4-12个紫外线消毒灯。
优选的，所述物联网芯片包括中央控制模块、指令接受模块和信息传送模块，所述中央控制模块与所述指令接受模块和信息传送模块电路连通。
优选的，所述顶盖的左上侧设有控制开关，所述控制开关设为总电源开关。
与现有技术相比，本发明的有益效果如下：
1.本发明设计的柜体，按热寒带水产品进行分类饲养，加强了饲养产品的种类整体功能性较强，成本较低，具备推广价值。
2.本发明设计了加热室，可以利用加热室内部的加热电阻向储液箱进行加热，同时鼓风机可以保证储液室内部的水分的含氧量。
3.本发明设计了搅拌储液室，在搅拌储液室的内部设计了搅拌组件，利用搅拌组件可以对加强水分的流动，同时添加了紫外线消毒灯能对水进行消毒，设计简单，功能性强。
