申请日2017.09.29
公开(公告)日2017.12.15
IPC分类号C02F11/12; C02F1/52; C02F9/04
摘要
本发明公开一种污泥回收处理系统，其特征在于，包括预沉池和与预沉池连接的澄清池，澄清池的上清液输送至污水处理系统，所述的预沉池和澄清池中的污泥通过污泥输送路径连接至污泥池，所述的污泥池通过污泥泵连接至污泥干化装置制得污泥饼。本发明所述的污泥回收处理系统将处理污水时产生的污泥进行脱水干化处理得到污泥饼，将污泥饼回收与混匀矿配加处理，无需使用车辆的转运污泥，降低运输成本，提高污泥处理效率，提高能源利用效率，降低资源浪费，降低排放，有效保护环境。
权利要求书

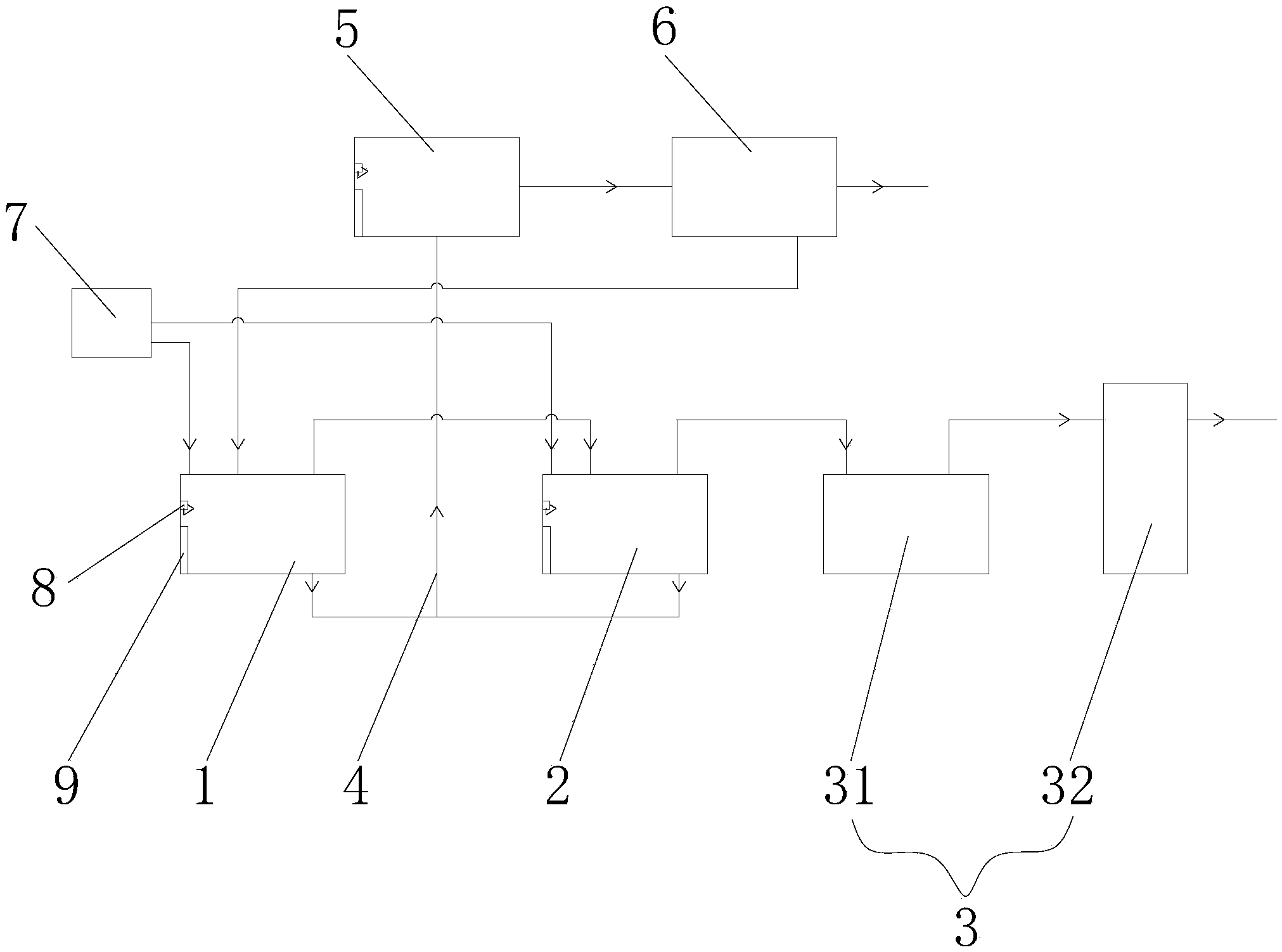

1.一种污泥回收处理系统，其特征在于，包括预沉池(1)和与预沉池(1)连接的澄清池(2)，澄清池(2)的上清液输送至污水处理系统(3)，所述的预沉池(1)和澄清池(2)中的污泥通过污泥输送路径(4)连接至污泥池(5)，所述的污泥池(5)通过污泥泵连接至污泥干化装置(6)制得污泥饼。
2.根据权利要求1所述的污泥回收处理系统，其特征在于，所述的污泥输送路径(4)包括连接在污泥池(5)与预沉池(1)、澄清池(2)之间的输送沟槽。
3.根据权利要求2所述的污泥回收处理系统，其特征在于，所述的污泥输送路径(4)还包括设置在输送沟槽中的螺旋输送机构。
4.根据权利要求1所述的污泥回收处理系统，其特征在于，所述的污泥干化装置(6)得到的滤水返回输送至预沉池(1)。
5.根据权利要求4所述的污泥回收处理系统，其特征在于，所述的污泥干化装置(6)为带式压滤脱水机。
6.根据权利要求1所述的污泥回收处理系统，其特征在于，所述的污水处理系统(3)包括滤池(31)。
7.根据权利要求6所述的污泥回收处理系统，其特征在于，所述的污水处理系统(3)还包括处理滤池(31)过滤液的反渗透过滤装置(32)。
8.根据权利要求1所述的污泥回收处理系统，其特征在于，还包括向预沉池(1)添加助凝剂、向澄清池(2)添加混凝剂的加药系统(7)。
9.根据权利要求1所述的污泥回收处理系统，其特征在于，还包括设置在预沉池(1)、澄清池(2)和污泥池(5)中的冲洗系统(8)。
10.根据权利要求1所述的污泥回收处理系统，其特征在于，所述的预沉池(1)、澄清池(2)和污泥池(5)中还设置了刮泥板(9)。
说明书
一种污泥回收处理系统
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污泥回收处理系统。
背景技术
污泥是影响污水达标的重要原因之一，一直以来污泥的处理都是污水处理工程中必不可少的组成部分。现代大工业生产中，来自化工、制药、金属酸碱洗、电镀、冶金等各种化学溶液的污水中，里面含有各种金属离子或分子，在长期生产过程中会产生其它金属盐和化合物，如果将带有细颗粒的废液直接排放掉，不仅浪费了资源，而且也会对环境造成污染。目前冶金行业生产中产生的污水在处理后得到的污泥通常是采用填埋的处理方式，需要将污泥捞出收集，然后通过运输工具运送到指定的掩埋场所进行填埋，运输过程耗费大量能源，也大大浪费了污泥中残留的资源，同时对环境造成极大的污染。
发明内容
本发明所要解决的技术问题和提出的技术任务是对现有技术进行改进，提供一种污泥回收处理系统，解决目前技术中传统的污泥处理方式耗费能源，浪费了污泥中残留的资源，污染严重的问题。
为解决以上技术问题，本发明的技术方案是：
一种污泥回收处理系统，其特征在于，包括预沉池和与预沉池连接的澄清池，澄清池的上清液输送至污水处理系统，所述的预沉池和澄清池中的污泥通过污泥输送路径连接至污泥池，所述的污泥池通过污泥泵连接至污泥干化装置制得污泥饼。本发明所述的污泥回收处理系统将预沉池和澄清池处理污水时产生的污泥进行脱水干化处理得到污泥饼，污泥饼中含有大量的金属矿物成分，将污泥饼回收与混匀矿配加处理，提高能源利用效率，降低资源浪费，降低排放，有效保护环境。
进一步的，所述的污泥输送路径包括连接在污泥池与预沉池、澄清池之间的输送沟槽，通过输送沟槽来输送絮凝得到的污泥，无需使用车辆的转运污泥，降低运输成本，提高污泥处理效率。
进一步的，所述的污泥输送路径还包括设置在输送沟槽中的螺旋输送机构，絮凝得到污泥粘度高，流动不畅，利用螺旋输送机构有效的推动输送污泥，避免污泥堆积堵塞在输送沟槽中，保障污泥回收处理系统持续稳定的工作。
进一步的，所述的污泥干化装置得到的滤水返回输送至预沉池，污泥干化装置得到的滤水仍然含有较多的杂质，将滤水返回到预沉池再次进行沉降，有效提高污泥得率，提高污水净化效率，降低排放污染。
进一步的，所述的污泥干化装置为带式压滤脱水机，带式压滤脱水机受污泥负荷波动的影响小，具有出泥含水率较低且工作稳定启耗少、管理控制相对简单。
进一步的，所述的污水处理系统包括滤池，有效过滤掉污水中不能絮凝沉降的杂质，提高水的洁净度。
进一步的，所述的污水处理系统还包括处理滤池过滤液的反渗透过滤装置，有效地去除水中的溶解盐类、胶体、微生物、有机物等，提高水质的洁净度，得到的净水可重新利用到生产中，降低生产成本。
进一步的，还包括向预沉池添加助凝剂、向澄清池添加混凝剂的加药系统，助凝剂、混凝剂和污泥混合促进污泥的絮凝抱团，提高沉降效果。
进一步的，还包括设置在预沉池、澄清池和污泥池中的冲洗系统，当停止污泥处理后有剩余的污泥残留在预沉池、澄清池和污泥池内损伤设备、造成堵塞，利用冲洗系统对其进行有效清洗，保障系统使用寿命。
进一步的，所述的预沉池、澄清池和污泥池中还设置了刮泥板，污泥容易结垢，冲洗干净困难，利用刮泥板提高清洗效果。
与现有技术相比，本发明优点在于：
本发明所述的污泥回收处理系统将处理污水时产生的污泥进行脱水干化处理得到污泥饼，将污泥饼回收与混匀矿配加处理，无需使用车辆的转运污泥，降低运输成本，提高污泥处理效率，提高能源利用效率，降低资源浪费，降低排放，有效保护环境。
