申请日2016.07.21
公开(公告)日2018.01.30
IPC分类号C02F9/06
摘要

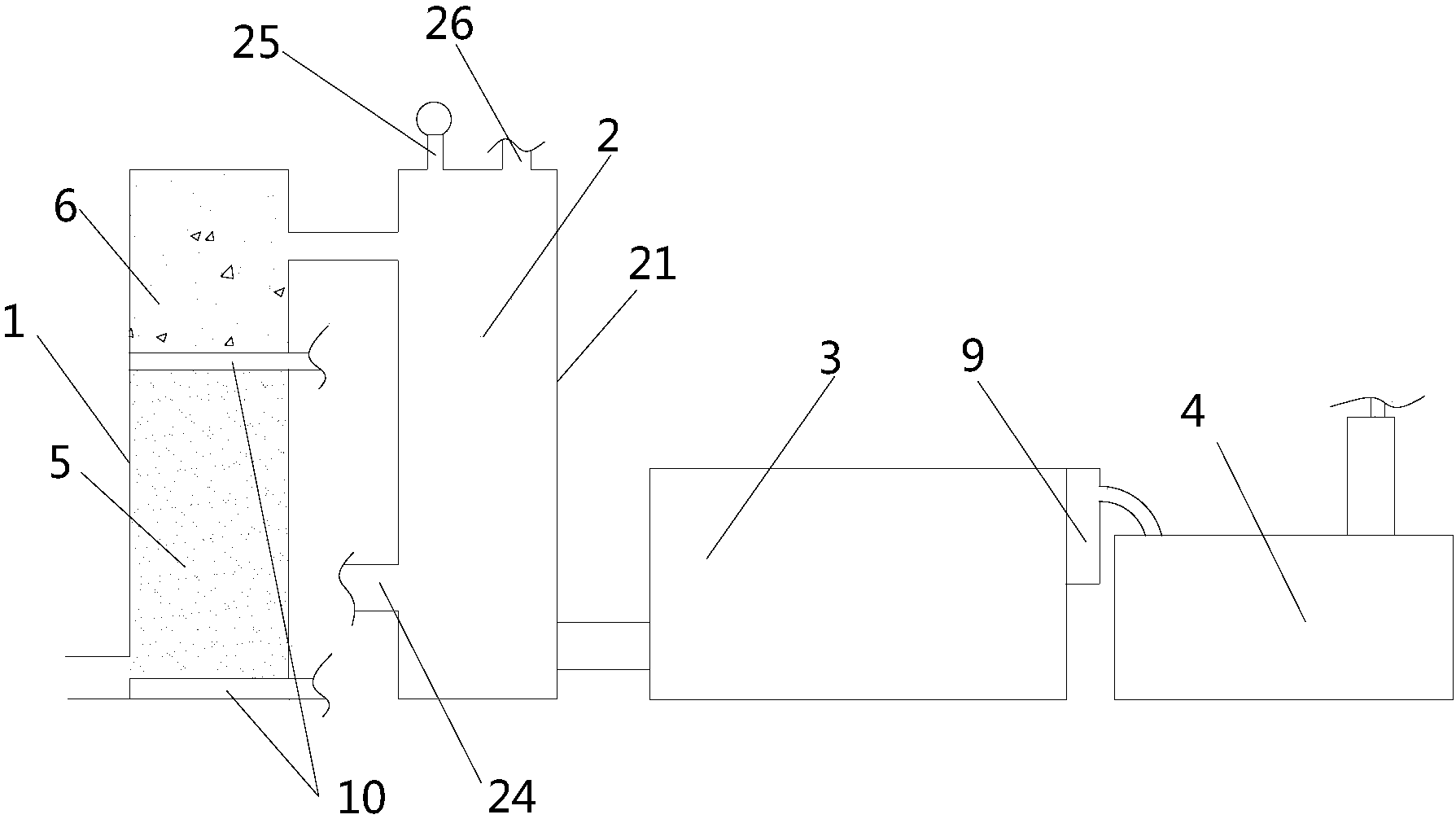

本发明涉及一种污水处理设备，尤其是涉及一种可对污水进行电分解、催化和处理等多方面处理的复合式污水多级氧化处理装置，包括箱体一(1)、高压分解仓(2)、箱体三(3)和箱体四(4)，所述箱体一(1)中设有耦合仓(5)和复合耦合仓(6)，所述箱体三(3)上设有固液分离仓(7)、溢流仓(8)和电化学分解仓(9)，所述耦合仓(5)、复合耦合仓(6)和高压分解仓(2)中均设有曝气管(10)，所述箱体四(4)包括储水仓(11)和离子膜处理器(12)，所述耦合仓(5)、复合耦合仓(6)、高压分解仓(2)、固液分离仓(7)、溢流仓(8)、电化学分解仓(9)、储水仓(11)和离子膜处理器(12)依次连通。
权利要求书
1.一种复合式污水多级氧化处理装置，包括箱体一(1)、高压分解仓(2)、箱体三(3)和箱体四(4)，所述箱体一(1)中设有耦合仓(5)和复合耦合仓(6)，所述箱体三(3)上设有固液分离仓(7)、溢流仓(8)和电化学分解仓(9)，所述耦合仓(5)、复合耦合仓(6)和高压分解仓(2)中均设有曝气管(10)，所述箱体四(4)包括储水仓(11)和离子膜处理器(12)，所述耦合仓(5)、复合耦合仓(6)、高压分解仓(2)、固液分离仓(7)、溢流仓(8)、电化学分解仓(9)、储水仓(11)和离子膜处理器(12)依次连通。
2.根据权利要求1所述的复合式污水多级氧化处理装置，其特征在于：所述复合耦合仓(6)包括复合耦合仓体(61)，所述复合耦合仓体(61)内设有稀有金属层(66)、催化剂层(67)和钢球层(68)，所述稀有金属层(66)、催化剂层(67)和钢球层(68)从下至上依次排列且位于复合耦合仓体(61)内。
3.根据权利要求1所述的复合式污水多级氧化处理装置，其特征在于：所述高压分解仓(2)包括高压分解仓体(21)上还设有增压口(24)、压力表(25)和泄压阀(26)。
4.根据权利要求1所述的复合式污水多级氧化处理装置，其特征在于：所述固液分离仓(7)包括固液分离上仓体(71)、固液分离下仓体(72)、网孔板(73)和滤板(74)，所述固液分离上仓体(71)、网孔板(73)和固液分离下仓体(72)自上而下依次连接，所述滤板(74)安装在固液分离上仓体(71)内。
5.根据权利要求4所述的复合式污水多级氧化处理装置，其特征在于：所述滤板(74)为倾斜状。
说明书
复合式污水多级氧化处理装置
技术领域
本发明涉及一种污水处理设备，尤其是涉及一种复合式污水多级氧化处理装置。
背景技术
工业废水是指工业生产过程中所产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
现在针对这些污染，采用下列几种方法：1、化学沉淀法，它是通过化学絮凝剂与污水混合搅拌发生絮凝反应而将污水中有害物质絮凝成絮，进而沉淀的机理来达到分离污水中有害物的方法，该方法絮凝剂本身成本高、添加量大，使得用此法处理污水成本居高不下，絮凝剂添加量须精确化验计算，则给实际生产应用中的操作者带来不便，关键是难降解的分子连，普通聚凝剂及氧化剂的投入无法满足击破击碎污水中的长连分子结构;2、离子交换法和薄膜法，该法能够确保电镀废水达标排放，水质较好，但是再生和更换树脂、膜片的制作工艺复杂，不容易掌握。
发明内容
针对现有技术中的上述不足，本发明提供一种可对污水进行电分解、催化和处理等多方面处理的复合式污水多级氧化处理装置。
为实现以上技术目的,本发明的技术方案是:一种复合式污水多级氧化处理装置，包括箱体一、高压分解仓、箱体三和箱体四，所述箱体一中设有耦合仓和复合耦合仓，所述箱体三上设有固液分离仓、溢流仓和电化学分解仓，所述耦合仓、复合耦合仓和高压分解仓中均设有曝气管，所述箱体四包括储水仓和离子膜处理器，所述耦合仓、复合耦合仓、高压分解仓、固液分离仓、溢流仓、电化学分解仓、储水仓和离子膜处理器依次连通。
作为优选，所述复合耦合仓包括复合耦合仓体，所述复合耦合仓体内设有阳极板、阴极板、稀有金属层、催化剂层和钢球层，所述阳极板和阴极板分别设在复合耦合仓体的左右两侧，所述稀有金属层、催化剂层和钢球层从下至上依次排列且位于复合耦合仓体内的中间位置。
作为优选，所述高压分解仓包括高压分解仓体上还设有增压口、压力表和泄压阀。
作为优选，所述固液分离仓包括固液分离上仓体、固液分离下仓体、网孔板和滤板，所述固液分离上仓体、网孔板和固液分离下仓体自上而下依次连接，所述滤板安装在固液分离上仓体内。
作为优选，所述滤板为倾斜状。
从以上描述可以看出，本发明具备以下优点：本发明通过将多个污水处理工艺进行整合，分别将偶合、复合耦合和高压分解进行整合，从而保证污水在多个仓中进行不同大分子的打断以及沉淀的析出，同时根据污水处理的种类不同其仓中的填料也可以为不同种类，同时在经过初步耦合和爆气的污水在送入固液分离仓中进行固液分离，其上清液通过溢流的形式进行收集并送入电化学分解仓中进行电化学分解，经过电化学分解后的污水送入储水仓内并通过离子膜处理器进行处理，经过处理后的污水再进行回收，整个装置可以对污水进行多方面的分解和处理，占用空间小，使用简便同时污水处理速度更快。
