申请日2016.07.21
公开(公告)日2018.01.30
IPC分类号C02F1/04; C02F101/38
摘要
本发明涉及一种污水处理设备，尤其是涉及一种利用高分子化合物的物理沸点特性通过温度控制实现分离的高分子废水低温分离装置，包括加温机构、罐体和罐盖，加温机构位于罐体底部，罐盖包括收集部和回收部，回收部为环形凹陷，回收部设在收集部的边缘处;采用本发明的高分子废水低温分离装置将加温机构的温度控制控制在一定温度，当保持一定时间后，污水中的高分子会从污水中出现蒸发的效果从而使得高分子通过自下而上的气压作用附着于收集部的内壁处，同时由于收集部的内壁为半球形或圆锥形，同时收集部的内表面为粗糙面，其会在收集部冷凝顺着收集部进入回收部，而回收部的环形凹陷设在设计部的边缘可以更有效的对高分子化合物进行收集。
权利要求书

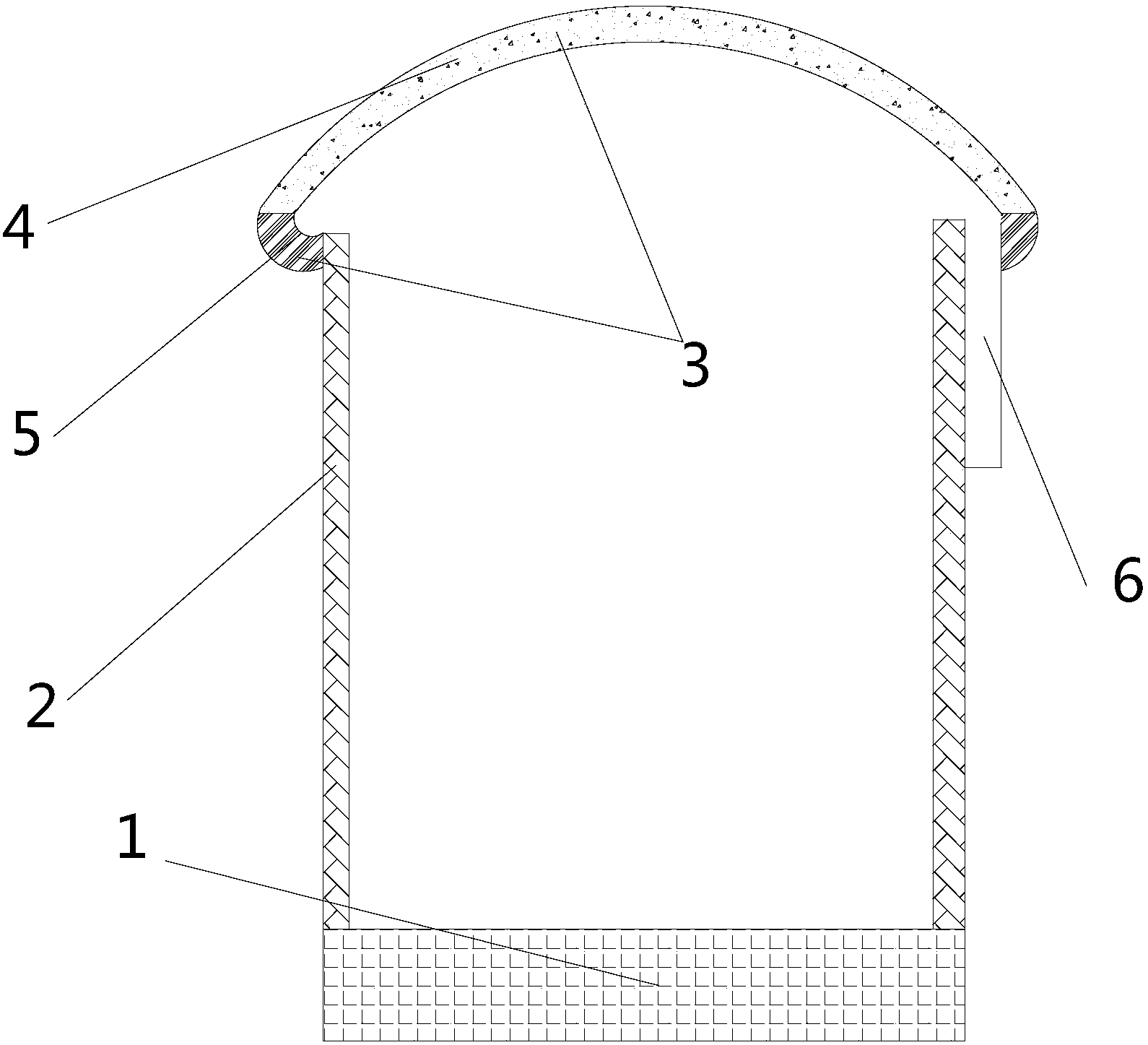

1.一种高分子废水低温分离装置，包括加温机构(1)、罐体(2)和罐盖(3)，所述加温机构(1)位于罐体(2)底部，所述罐盖(3)包括收集部(4)和回收部(5)，所述的回收部(5)为环形凹陷，所述回收部(5)设在收集部(4)的边缘处。
2.根据权利要求1所述的高分子废水低温分离装置，其特征在于：所述收集部(5)为半球形。
3.根据权利要求1所述的高分子废水低温分离装置，其特征在于：所述收集部(5)为圆锥形。
4.根据权利要求1所述的高分子废水低温分离装置，其特征在于：所述收集部(5)的内表面为粗糙面。
5.根据权利要求1所述的高分子废水低温分离装置，其特征在于：所述环形凹陷上还设有高分子回收机构(6)。
说明书
高分子废水低温分离装置
技术领域
本发明涉及一种污水处理设备，尤其是涉及一种高分子废水低温分离装置。
背景技术
目前，化工生产形成的污水中含有大量的类似吡啶和嘧啶的高分子化合物，如肥料厂的废水水，化工制药厂的污水、排水等。而现有技术中对此类高分子化合物的废水处理工艺采用的是先将原水依次通过集水池、电催化氧化、Fe-O2氧化、混凝反应池、PH调节池以及上流式厌氧污泥床反应器，此污水处理工艺的成本较高，需要多种药剂添加。
发明内容
针对现有技术中的上述不足，本发明提供一种利用高分子的物理沸点特性通过温度控制实现高分子分离的高分子废水低温分离装置。
为实现以上技术目的,本发明的技术方案是:一种高分子废水低温分离装置，包括加温机构、罐体和罐盖，所述加温机构位于罐体底部，所述罐盖包括收集部和回收部，所述的回收部为环形凹陷，所述回收部设在收集部的边缘处。
作为优选，所述收集部为半球形。
作为优选，所述收集部为圆锥形。
作为优选，所述收集部的内表面为粗糙面。
作为优选，所述环形凹陷上还设有高分子回收机构。
从以上描述可以看出，本发明具备以下优点：采用本发明的高分子废水低温分离装置将加温机构的温度控制控制在制定温度，当保持一定时间后，污水中的类似吡啶、嘧啶等高分子会从污水中出现蒸发的效果从而使得其通过自下而上的气压作用附着于收集部的内壁处，同时由于收集部的内壁为半球形或圆锥形，同时收集部的内表面为粗糙面，所以高分子有机物会在收集部冷凝顺着收集部进入回收部，而回收部的环形凹陷设在设计部的边缘可以更有效的对吡啶、嘧啶等高分子进行收集。
