申请日2016.06.12
公开(公告)日2016.12.14
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水厂污水处理装置，包括机架、沉沙池、第一泵体、污泥储槽、第二泵体、终沉池、紫外线发生器、第一生化池、第二生化池、第三生化池和伺服电机，所述机架上设有沉沙池以及设置在沉沙池一侧的污泥储槽，所述沉沙池内部设置有第一泵体，所述污泥储槽顶部依次设置有第三生化池、第二生化池和第一生化池，所述第三生化池内部设有第三搅拌杆以及设置在第三搅拌杆一侧的粗格栅，所述第二生化池内部设有第二搅拌杆以及设置在第二搅拌杆一侧的细格栅，所述第一生化池内部设置有第一搅拌杆，该污水厂污水处理装置，整体结构简单，设计新颖，净化效果佳，并且能够进行二次净化，大大提升了处理效果。
权利要求书

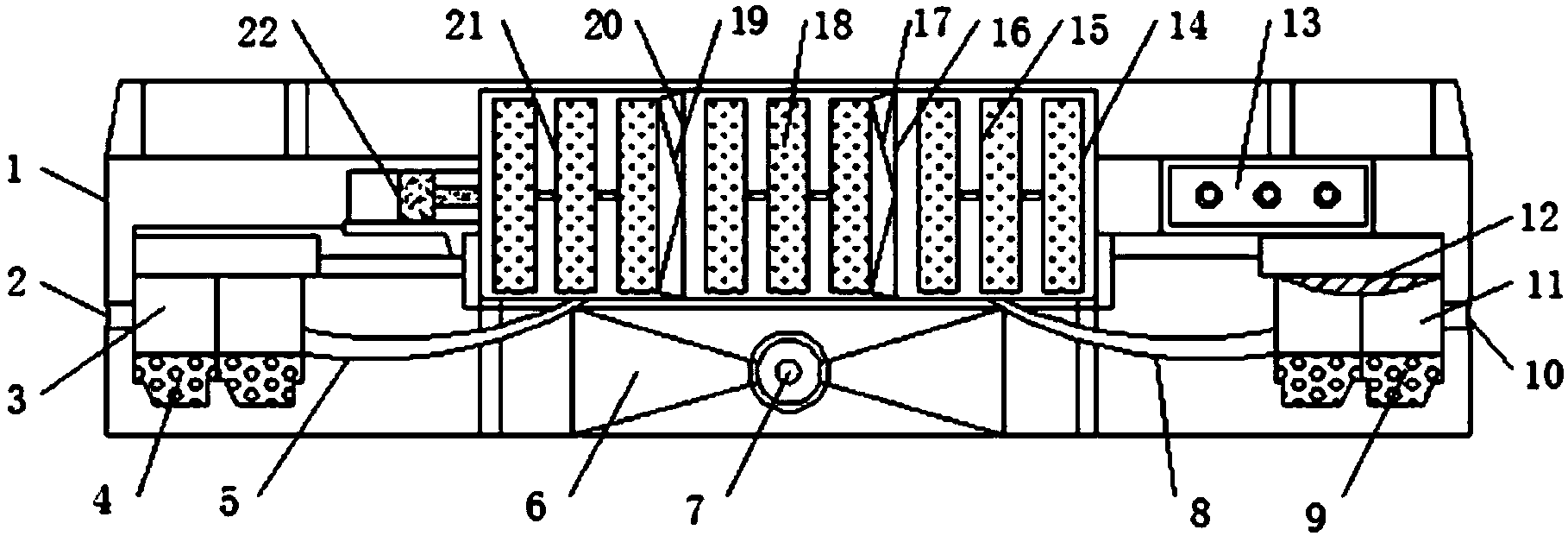

1.一种污水厂污水处理装置，包括机架(1)、沉沙池(3)、第一泵体(4)、污泥储槽(6)、第二泵体(9)、终沉池(11)、紫外线发生器(12)、第一生化池(14)、第二生化池(16)、第三生化池(19)和伺服电机(22)，其特征在于：所述机架(1)上设有沉沙池(3)以及设置在沉沙池(3)一侧的污泥储槽(6)，所述沉沙池(3)内部设置有第一泵体(4)，所述污泥储槽(6)顶部依次设置有第三生化池(19)、第二生化池(16)和第一生化池(14)，所述第三生化池(19)内部设有第三搅拌杆(21)以及设置在第三搅拌杆(21)一侧的粗格栅(20)，所述第二生化池(16)内部设有第二搅拌杆(18)以及设置在第二搅拌杆(18)一侧的细格栅(17)，所述第一生化池(14)内部设置有第一搅拌杆(15)，所述污泥储槽(6)另一侧设有终沉池(11)以及设置在终沉池(11)内部的第二泵体(9)，所述终沉池(11)内部另设置有紫外线发生器(12)，所述终沉池(11)与第一生化池(14)之间连接有第二水管(8)，所述沉沙池(3)与第三生化池(19)之间连接有第一水管(5)。
2.根据权利要求1所述的污水厂污水处理装置，其特征在于：所述沉沙池(3)一侧设置有进水口(2)，所述终沉池(11)一侧设置有出水口(10)，所述第三生化池(19)另一侧设置有伺服电机(22)。
3.根据权利要求1所述的污水厂污水处理装置，其特征在于：所述伺服电机(22)与第一泵体(4)、第二泵体(9)、第一搅拌杆(15)、第二搅拌杆(18)和第三搅拌杆(21)相连。
4.根据权利要求1所述的污水厂污水处理装置，其特征在于：所述第一水管(5)与第一泵体(4)相连，所述第二水管(8)与第二泵体(9)相连。
5.根据权利要求1所述的污水厂污水处理装置，其特征在于：所述污泥储槽(6)上设置有排污口(7)，所述终沉池(11)顶部设置有控制面板(13)。
说明书
一种污水厂污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种污水厂污水处理装置。
背景技术
目前，随着人们生活的改善，机械化产品越来越多，随之而来环境的污染也越来越严重;目前机械生产中往往会产生工业废水，这些工业废水中往往含有大量硫化物、氮磷化物等，这类工业废水外排将对人类的生存环境造成越来越严重的污染，现有的技术一般是采用沉降法，但是这种方式存在下列缺点： 不仅固液分离的不干净，而且分离效率较低，同时，硫化物、氮磷化物等处理的不够完全，达不到国家排放标准，为此，我们提出一种污水厂污水处理装置。
实用新型内容
本实用新型的主要目的在于提供一种污水厂污水处理装置，整体结构简单，设计新颖，净化效果佳，并且能够进行二次净化，大大提升了处理效果，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种污水厂污水处理装置，包括机架、沉沙池、第一泵体、污泥储槽、第二泵体、终沉池、紫外线发生器、第一生化池、第二生化池、第三生化池和伺服电机，所述机架上设有沉沙池以及设置在沉沙池一侧的污泥储槽，所述沉沙池内部设置有第一泵体，所述污泥储槽顶部依次设置有第三生化池、第二生化池和第一生化池，所述第三生化池内部设有第三搅拌杆以及设置在第三搅拌杆一侧的粗格栅，所述第二生化池内部设有第二搅拌杆以及设置在第二搅拌杆一侧的细格栅，所述第一生化池内部设置有第一搅拌杆，所述污泥储槽另一侧设有终沉池以及设置在终沉池内部的第二泵体，所述终沉池内部另设置有紫外线发生器，所述终沉池与第一生化池之间连接有第二水管，所述沉沙池与第三生化池之间连接有第一水管。
进一步地，所述沉沙池一侧设置有进水口，所述终沉池一侧设置有出水口，所述第三生化池另一侧设置有伺服电机。
进一步地，所述伺服电机与第一泵体、第二泵体、第一搅拌杆、第二搅拌杆和第三搅拌杆相连。
进一步地，所述第一水管与第一泵体相连，所述第二水管与第二泵体相连。
进一步地，所述污泥储槽上设置有排污口，所述终沉池顶部设置有控制面板。
与现有技术相比，本实用新型具有如下有益效果：终沉池积满之后，通过第二泵体能够将初次处理的污水，循环至第一生化池，进一步对污水进行处理，通过沉沙池的设置，能够将污水中比重较大的无机颗粒沉淀并排除，由于第一生化池、第二生化池和第三生化池的设置，能够除去污水中的硫化物、氮磷化物等，使出水达到国家排放标准，通过紫外线发生器的设置，能够杀灭水中的大肠杆菌，由于第一搅拌杆、第二搅拌杆和第三搅拌杆的设置，能够加快对污水的处理，同时，污水处理的均匀度更高，通过污泥储槽的设置，能够将污水处理后所产生的的污泥进行收集，并集中排放，由于粗格栅和细格栅的设置，能够打捞较大的废渣和较小的废渣。
