申请日2016.06.12
公开(公告)日2016.11.16
IPC分类号E04H1/12; H02J7/35; H02J9/06; H02S20/30; H02S40/44; C02F9/02
摘要

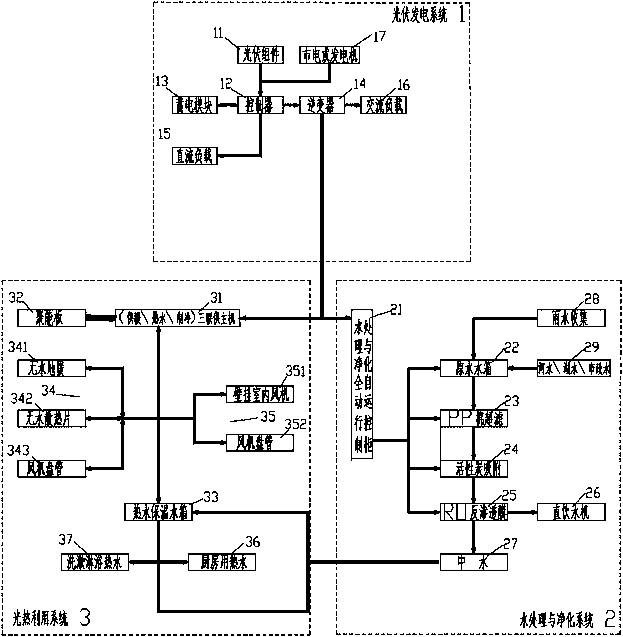

本实用新型公开了一种含有光伏发电、光热利用和水处理与净化系统的移动房箱，包括光伏发电系统(1)、水处理与净化系统(2)、光热利用系统(3)，光伏发电系统包括太阳能发电光伏组件(11)、逆变器(14)、蓄电池组(13)、控制器(12)，光伏组件安装于移动房箱顶部;原水经水处理与净化系统的原水水箱(22)流出后依次经PP棉超滤(23)、活性炭吸附(24)和RO反渗透膜(25)后，输出提供饮用水和生活用水;光热利用系统的聚能板(32)收集热能后连接至供暖/热水/制冷三联供主机(31)，该三联供主机提供给保温水箱(33)热水、地暖盘管(34)采暖和室内风机(35)制冷，保温水箱提供的热水再进入厨房用热水(36)和洗漱用热水(37)。
权利要求书
1.一种含有光伏发电、光热利用和水处理与净化系统的移动房箱，包括光伏发电系统(1)、水处理与净化系统(2);
所述光伏发电系统(1)包括太阳能发电光伏组件(11)、逆变器(14)、蓄电池组(13)、控制器(12)，太阳能发电光伏组件(11)将太阳能转化为电能输入至控制器(12)，控制器(12)输出控制直流负载(15)，控制器(12)输出连接逆变器(14)，逆变器(14)输出控制交流负载(16)，蓄电池组(13)给控制器(12)和逆变器(14)供电;太阳能发电光伏组件(11)安装于移动房箱顶部;
所述水处理与净化系统(2)包括水处理与净化全自动运行控制柜(21)、原水水箱(22)、PP棉超滤(23)、活性炭吸附(24)、RO反渗透膜(25)，该控制柜(21)连接和控制原水水箱(22)、PP棉超滤(23)、活性炭吸附(24)、RO反渗透膜(25)，原水经原水水箱(22)流出后依次经PP棉超滤(23)、活性炭吸附(24)和RO反渗透膜(25)后，输出提供饮用水和生活用水;该水处理与净化全自动运行控制柜(21)由逆变器(14)输出交流电源供电;
其特征是：所述移动房箱还包括光热利用系统(3)，该光热利用系统(3)包括聚能板(32)、供暖/热水/制冷三联供主机(31)、保温水箱(33)、地暖盘管(34)、室内风机(35)，聚能板(32)收集热能后连接至供暖/热水/制冷三联供主机(31)，供暖/热水/制冷三联供主机(31)连接保温水箱(33)、地暖盘管(34)、室内风机(35)，供暖/热水/制冷三联供主机(31)提供给保温水箱(33)热水、地暖盘管(34)采暖和室内风机(35)制冷;保温水箱(33)水源由水处理与净化系统(2)提供处理后的中水(27)，保温水箱(33)提供的热水再进入厨房用热水(36)和洗漱用热水(37);
所述供暖/热水/制冷三联供主机(31)由逆变器(14)输出交流电源供电。
2.根据权利要求1所述的含有光伏发电、光热利用和水处理与净化系统的移动房箱，其特征是：所述聚能板(32)安装于移动房箱顶部的光伏组件(11)板背面。
3.根据权利要求1所述的含有光伏发电、光热利用和水处理与净化系统的移动房箱，其特征是：所述地暖盘管(34)包括无水地暖(341)、无水散热片(342)和地暖风机盘管(343)，通过介质放热实现加热;室内风机(35)包括壁挂室内风机(351)和风机盘管(352)，通过介质冷风实现制冷。
4.根据权利要求1所述的含有光伏发电、光热利用和水处理与净化系统的移动房箱，其特征是：所述移动房箱的层顶四周装有雨水收集槽(28)，雨水收集槽(28)经管路连接原水水箱(22)。
5.根据权利要求1所述的含有光伏发电、光热利用和水处理与净化系统的移动房箱，其特征是：所述移动房箱装有抽水泵，通过抽水泵抽取河水、湖水(29)进入原水水箱(22);或市政水源接入原水水箱(22)。
6.根据权利要求1所述的含有光伏发电、光热利用和水处理与净化系统的移动房箱，其特征是：所述光伏发电系统(1)能通过引入市电或接入备用发电机(17)将电能输入至控制器(12)。
说明书
含有光伏发电、光热利用和水处理与净化系统的移动房箱
技术领域
本实用新型涉及一种移动房箱，尤其涉及一种含有光伏发电、光热利用和水处理与净化系统的移动房箱。
背景技术
目前移动房箱主要是车载活动房或车子拖动的活动房，活动房箱也可通过模块化结构，在需要居住的地方组装成活动房。移动房箱有的采用集装箱体改造，如中国专利CN102677770A公开了一种多功能移动房，该移动房主体包含一集装箱形状的箱体，所述箱体的一侧设为开口，通过在移动房主体内套接一可推拉的平移柜体，增加了移动房的可用空间，使移动房在使用空间上可扩展，又能通过将平移柜体套入移动房主体内以便于移动运输。由于移动房箱远离城市，或在城市边远，因此移动房箱的供电一般采用太阳能光伏发电提供电力，中国专利CN203086209U公开了一种太阳能移动房屋系统，包括太阳能电池板、移动房屋、控制器、蓄电池组、蓄电池箱、稳压稳流电路装置、逆变器、配电箱，该太阳能电池板安装在移动房屋上，蓄电池组、稳压稳流电路装置安装在蓄电池箱上，太阳能电池板与控制器连接，控制器既通过稳压稳流电路装置与蓄电池组相连接，又与逆变器相连，逆变器则与配电箱相连接。移动房箱也有采集雨水的结构和水处理与净化系统的，但是在利用河水、湖水等自然环境中的水源方面考虑的较少。现有的移动房箱在光热利用方面应用较少，在移动房箱的采暖、生活热水和制冷降温等方面还存在较多不足。
发明内容
本实用新型的目的在于提供一种含有光伏发电、光热利用和水处理与净化系统的移动房箱，该移动房箱将三个系统有机集成在一起，使移动房箱可以为使用者提供用电、采暖、生活热水、制冷降温等基本的生活需要。
为了实现上述技术目的，本实用新型采用如下技术方案：
一种含有光伏发电、光热利用和水净化处理系统的移动房箱，包括光伏发电系统、水处理与净化系统;
所述光伏发电系统包括太阳能发电光伏组件、逆变器、蓄电池组、控制器，太阳能发电光伏组件将太阳能转化为电能输入至控制器，控制器输出控制直流负载，控制器输出连接逆变器，逆变器输出控制交流负载，蓄电池组给控制器和逆变器供电;太阳能发电光伏组件安装于移动房箱顶部;
所述水处理与净化系统包括水处理与净化全自动运行控制柜、原水水箱、PP棉超滤、活性炭吸附、RO反渗透膜，该控制柜连接和控制原水水箱、PP棉超滤、活性炭吸附、RO反渗透膜，原水经原水水箱流出后依次经PP棉超滤、活性炭吸附和RO反渗透膜后，输出提供饮用水和生活用水;该水处理与净化全自动运行控制柜由逆变器输出交流电源供电;
所述移动房箱还包括光热利用系统，该光热利用系统包括聚能板、供暖/热水/制冷三联供主机、保温水箱、地暖盘管、室内风机，聚能板收集热能后连接至供暖/热水/制冷三联供主机，供暖/热水/制冷三联供主机连接保温水箱、地暖盘管、室内风机，供暖/热水/制冷三联供主机提供给保温水箱热水、地暖盘管采暖和室内风机制冷;保温水箱水源由水处理与净化系统提供处理后的中水，保温水箱提供的热水再进入厨房用热水和洗漱用热水;
所述供暖/热水/制冷三联供主机由逆变器输出交流电源供电。
所述聚能板安装于移动房箱顶部的光伏组件板背面。
所述地暖盘管包括无水地暖、无水散热片和地暖风机盘管，通过介质放热实现加热;室内风机包括壁挂室内风机和风机盘管，通过介质冷风实现制冷。
所述移动房箱的层顶四周装有雨水收集槽，雨水收集槽经管路连接原水水箱。
所述移动房箱装有抽水泵，通过抽水泵抽取河水、湖水进入原水水箱;或市政水源接入原水水箱。
所述光伏发电系统能通过引入市电或接入备用发电机将电能输入至控制器。
本实用新型含有光伏发电、光热利用和水处理与净化系统的移动房箱是将三个系统有机集成在一起，光伏发电除了给照明等生活用电设施提供电力外，又给光热利用系统、水处理与净化系统的运转提供了必须的电力。光热利用系统利用光伏所发电能推动光热利用系统运转实现介质循环，由聚能板把自然界中的太阳能、空气中的热能交换到室内的地暖系统中供暖，热水系统中制热水，从而大大的提高了移动房箱采暖和制生活热水的能效，同时也能制冷降温。水处理与净化系统利用太阳能光伏所发电能，抽取河水、湖水或收集雨水经净化处理后作为光热利用系统热水的水源，因无泥沙、有害矿物质从而更有利于光热利用系统的正常运转;净化处理后的水还可直饮、洗漱和洗菜等其他日常生活用水。
本实用新型的移动房箱的三个子系统各自为移动房箱提供电能，解决了供暖、制生活热水，以及利用河水、湖水或收集雨水供水问题，从而为实现移动房箱的综合能力各自发挥作用，同时三者又是个统一的整体，三方相互支撑为实现移动房箱环保、低碳的运行方式提供了可靠的技术路径，使移动房箱可以为使用者提供用电、采暖、生活热水、制冷降温等基本的生活需要，从而为移动房箱在自然和苦寒地域的使用成为可能。
