申请日2016.06.12
公开(公告)日2016.11.23
IPC分类号F04B53/00
摘要

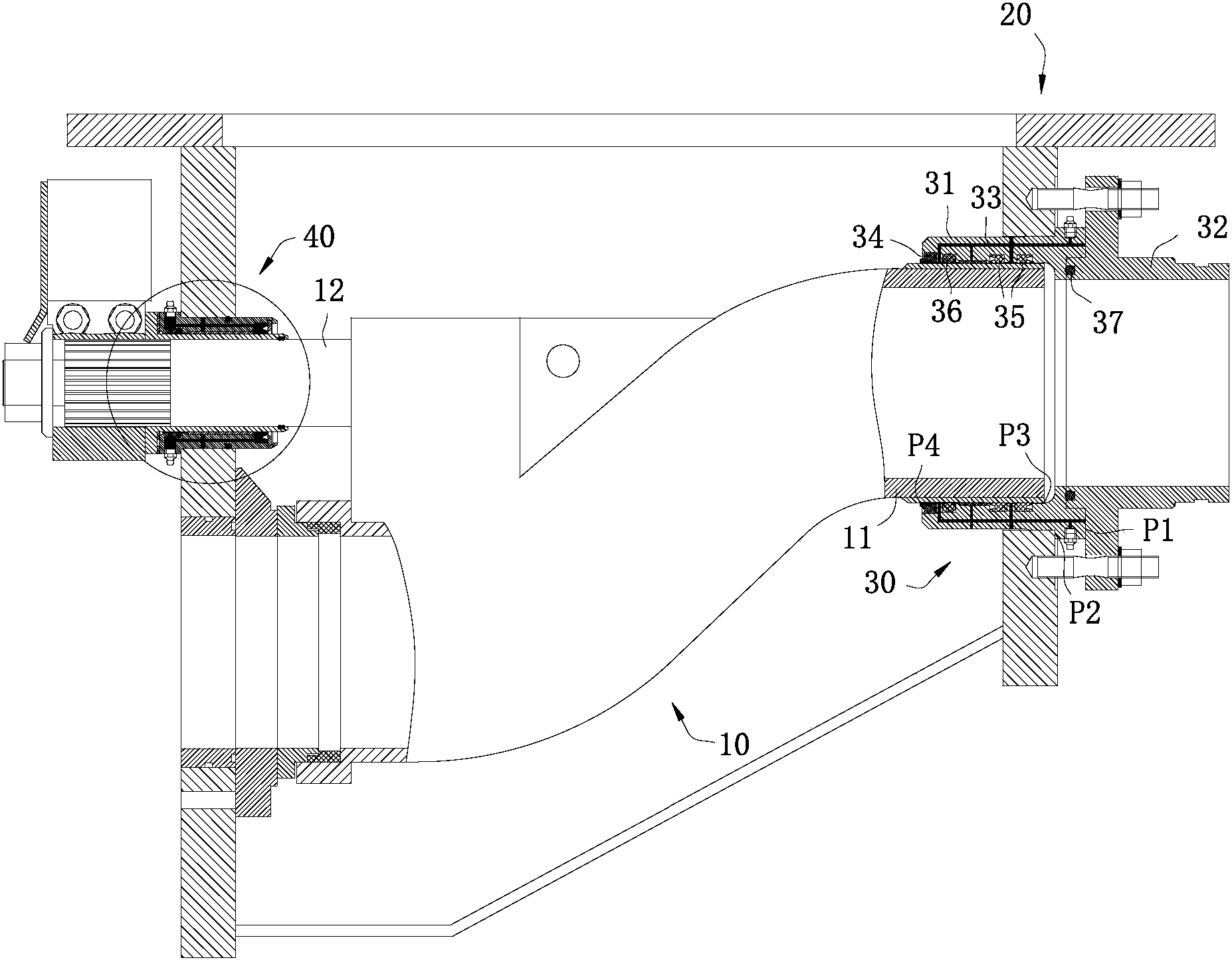

本实用新型公开了一种柱塞式污泥泵用密封结构，包括S摆管和泵体，S摆管的大端出口、小端主轴与泵体之间分别通过大端总成、小端总成相连接，大端总成包括大端轴承座和出料接头，S摆管的大端出口与大端轴承座之间通过大端迷宫式密封结构密封连接，小端总成包括小端轴承座和自润滑轴承，S摆管的小端主轴外套装有耐磨套筒并支承于自润滑轴承内，在小端轴承座内设有小端迷宫式密封结构，此柱塞式污泥泵用密封结构中，S摆管的大端出口、小端主轴与泵体之间分别通过大端总成、小端总成密封连接，大端总成和小端总成能形成多道密封屏障，能有效地防止污泥外泄造成污染;此外，采用迷宫式密封结构形成背压密封，密封性能更佳、使用寿命更长。
权利要求书
1.一种柱塞式污泥泵用密封结构，其特征在于：包括S摆管和泵体，所述S摆管的大端出口与泵体之间通过大端总成相连接，所述S摆管的小端主轴与泵体之间通过小端总成相连接，所述大端总成包括固定于泵体上的大端轴承座和与大端轴承座的出口端密封连接的出料接头，所述S摆管的大端出口与大端轴承座之间通过大端迷宫式密封结构密封连接，所述小端总成包括固定于泵体上的小端轴承座和套装在小端轴承座内的自润滑轴承，所述S摆管的小端主轴外套装有耐磨套筒并支承于自润滑轴承内，在所述小端轴承座内设有小端迷宫式密封结构。
2.根据权利要求1所述的柱塞式污泥泵用密封结构，其特征在于：在所述大端轴承座内壁前端处嵌装有C型防尘圈，在所述大端轴承座内壁后端处嵌装有一对背向布置的Yx型动密封圈，在所述大端轴承座内壁紧邻C型防尘圈处嵌装有第一O型密封圈。
3.根据权利要求1所述的柱塞式污泥泵用密封结构，其特征在于：在所述大端轴承座与出料接头的接触面上设有第二O型密封圈。
4.根据权利要求1所述的柱塞式污泥泵用密封结构，其特征在于：所述大端迷宫式密封结构包括设于大端轴承座内的迷宫式密封润滑油道和设于大端轴承座外与迷宫式密封润滑油道相连通的油嘴。
5.根据权利要求1所述的柱塞式污泥泵用密封结构，其特征在于：在所述小端轴承座内壁前端处嵌装有Yx型静密封圈，在所述小端轴承座内壁后端处嵌装有第三O型密封圈。
6.根据权利要求1所述的柱塞式污泥泵用密封结构，其特征在于：在所述小端轴承座与泵体的接触面上设有第四O型密封圈。
7.根据权利要求1所述的柱塞式污泥泵用密封结构，其特征在于：在所述耐磨套筒内壁前端处嵌装有一对紧邻的第五O型密封圈。
8.根据权利要求1所述的柱塞式污泥泵用密封结构，其特征在于：所述小端迷宫式密封结构包括设于小端轴承座内的迷宫式密封润滑油道和设于小端轴承座外与迷宫式密封润滑油道相连通的油嘴。
说明书
一种柱塞式污泥泵用密封结构
技术领域
本实用新型涉及机械结构密封技术领域，特别涉及一种柱塞式污泥泵用密封结构。
背景技术
目前，市政污泥储运中，柱塞式污泥泵因具有排量大、密封性良好、设备功耗小等优势，已经成为市政污泥储运系统的重要设备。柱塞式污泥泵中S摆管作为最重要部件，往往因为工作频率高、使用强度大、工作压力高等因素，导致密封磨损失效加快，S摆管密封磨损引发污泥泄露等故障，大大缩短了S摆管的正常使用寿命。
为了降低部件更换成本，传统的S摆管连接端往往采用尽量多的组合部件并形成复杂的连接结构，S摆管一旦遇到泄露、磨损等问题，将给检修带来极大的不便，严重影响设备生产效率及设备维护成本。
实用新型内容
本实用新型所要解决的技术问题是提供一种结构简单、密封性能好、运行稳定的柱塞式污泥泵用密封结构。
为解决上述技术问题所采用的技术方案：一种柱塞式污泥泵用密封结构，包括S摆管和泵体，所述S摆管的大端出口与泵体之间通过大端总成相连接，所述S摆管的小端主轴与泵体之间通过小端总成相连接，所述大端总成包括固定于泵体上的大端轴承座和与大端轴承座的出口端密封连接的出料接头，所述S摆管的大端出口与大端轴承座之间通过大端迷宫式密封结构密封连接，所述小端总成包括固定于泵体上的小端轴承座和套装在小端轴承座内的自润滑轴承，所述S摆管的小端主轴外套装有耐磨套筒并支承于自润滑轴承内，在所述小端轴承座内设有小端迷宫式密封结构。
进一步地，在所述大端轴承座内壁前端处嵌装有C型防尘圈，在所述大端轴承座内壁后端处嵌装有一对背向布置的Yx型动密封圈，在所述大端轴承座内壁紧邻C型防尘圈处嵌装有第一O型密封圈。
进一步地，在所述大端轴承座与出料接头的接触面上设有第二O型密封圈。
进一步地，所述大端迷宫式密封结构包括设于大端轴承座内的迷宫式密封润滑油道和设于大端轴承座外与迷宫式密封润滑油道相连通的油嘴
进一步地，在所述小端轴承座内壁前端处嵌装有Yx型静密封圈，在所述小端轴承座内壁后端处嵌装有第三O型密封圈。
进一步地，在所述小端轴承座与泵体的接触面上设有第四O型密封圈。
进一步地，在所述耐磨套筒内壁前端处嵌装有一对紧邻的第五O型密封圈。
进一步地，所述小端迷宫式密封结构包括设于小端轴承座内的迷宫式密封润滑油道和设于小端轴承座外与迷宫式密封润滑油道相连通的油嘴。
有益效果：此柱塞式污泥泵用密封结构中，S摆管的大端出口、小端主轴与泵体之间分别通过大端总成、小端总成密封连接，大端总成和小端总成能形成多道密封屏障，能有效地防止污泥外泄造成污染;此外，采用迷宫式密封结构形成背压密封，密封性能更佳、使用寿命更长。
