申请日2016.06.12
公开(公告)日2016.11.23
IPC分类号C02F1/30; C02F1/72
摘要
本实用新型公开了一种工业废水光催化氧化处理装置，包括进水总管、出水总管，还包括至少两个光催化氧化反应器，每个光催化氧化反应器的出水口通过相应的出水支管与出水总管相连，每个光催化氧化反应器的进水口通过相应的进水支管与进水总管相连;相邻的两个光催化氧化反应器之间相应设有连接进水总管和出水总管的调节支管;进水支管、出水支管、调节支管、进水总管和出水总管上均设有阀门。本实用新型结构简单，占地面积小，可实现装置的模块化生产;根据不同的工业废水处理量和处理目标可进行流路控制，适用于多种废水处理，适应废水水质、水量波动情形，具有很好的工业应用前景。
权利要求书

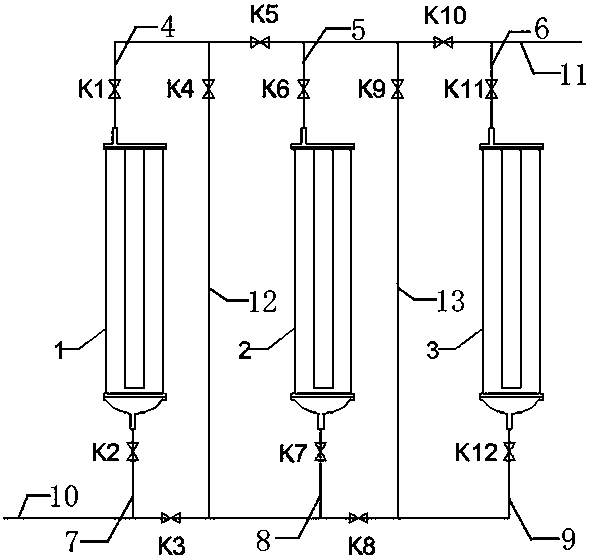

1.一种工业废水光催化氧化处理装置，包括进水总管(10)、出水总管(11)，其特征在于，还包括至少两个光催化氧化反应器(1，2，3)，每个光催化氧化反应器(1，2，3)的出水口通过相应的出水支管(4，5，6)与出水总管(11)相连，每个光催化氧化反应器的进水口通过相应的进水支管(7，8，9)与进水总管(10)相连;
相邻的两个光催化氧化反应器(1，2，3)之间相应设有连接进水总管(10)和出水总管(11)的调节支管(12，13);
进水支管(7，8，9)、出水支管(4，5，6)、调节支管(12，13)、进水总管(10)和出水总管(11)上均设有阀门。
2.如权利要求1所述的工业废水光催化氧化处理装置，其特征在于，每一条出水支管(4，5，6)上相应设有第一阀门(K1、K6，K11);每一条进水支管(7，8，9)上相应设有第二阀门(K2、K7，K12);每一条调节支管(12，13)上相应设有第三阀门(K4，K9);每一条调节支管(12，13)与前一级光催化氧化反应器(1，2)之间的进水总管(10)上相应设有第四阀门(K3，K8);每一条调节支管(12，13)与后一级光催化氧化反应器(2，3)之间的出水总管(11)上相应设有第五阀门(K5，K10)。
3.如权利要求1或2所述的工业废水光催化氧化处理装置，其特征在于，包括三个光催化氧化反应器(1，2，3)。
4.如权利要求1或2所述的工业废水光催化氧化处理装置，其特征在于，每一个光催化氧化反应器(1，2，3)内壁涂覆有光催化剂涂层。
5.如权利要求4所述的工业废水光催化氧化处理装置，其特征在于，所述光催化剂涂层为二氧化钛涂层。
说明书
一种工业废水光催化氧化处理装置
技术领域
本实用新型涉及环保设备和水处理技术领域，特别涉及一种工业废水光催化氧化处理装置。
背景技术
自1972年Fujishima和Honda发现利用半导体金属氧化物TiO2单晶电极可光分解水以来，半导体的光催化效应在环境治理、能源开发和化学合成等方面引起人们的广泛关注和研究。光催化氧化处理装置作为光催化反应的主体设备决定了光催化剂活性的发挥和对光的利用效率,也将直接影响光催化反应的效率。
现有的光催化氧化处理装置都是按废水处理设计时的水质水量而制作的装置，在运行中遇到水质、水量波动时不能很好地适应。当废水种类改变、废水浓度升高时，处理难以达到既定目标;当水量过小时，装置运行不起来;当水量过大时，废水处理不完。从而造成废水出水无法达到排放标准，对企业自身及生态环境造成极大损失。
发明内容
现有的光催化氧化处理装置不能适应废水水质、水量波动情形，从而造成经济损失，污染环境。本实用新型的目的在于，针对上述现有技术的不足，提供一种工业废水光催化氧化处理装置。
为解决上述技术问题，本实用新型所采用的技术方案是：
一种工业废水光催化氧化处理装置，包括进水总管、出水总管，还包括至少两个光催化氧化反应器，每个光催化氧化反应器的出水口通过相应的出水支管与出水总管相连，每个光催化氧化反应器的进水口通过相应的进水支管与进水总管相连;相邻的两个光催化氧化反应器之间相应设有连接进水总管和出水总管的调节支管;进水支管、出水支管、调节支管、进水总管和出水总管上均设有阀门。
借由上述结构，可以通过选择控制阀门的通断，选择流路为多级串联、多组并联，或者关闭一个或多个反应器，达到调节本实用新型工作模式的目的。
作为一种优选方式，所述每一条出水支管上相应设有第一阀门;每一条进水支管上相应设有第二阀门;每一条调节支管上相应设有第三阀门;每一条调节支管与前一级光催化氧化反应器之间的进水总管上相应设有第四阀门;每一条调节支管与后一级光催化氧化反应器之间的出水总管上相应设有第五阀门。
作为一种优选方式，包括三个光催化氧化反应器。
进一步地，所述光催化氧化反应器内壁涂覆有光催化剂涂层。
光催化剂涂覆在光催化氧化反应器内壁，可以防止光催化剂随水流失，增加成本，污染环境。
作为一种优选方式，所述光催化剂涂层为二氧化钛涂层。
与现有技术相比，本实用新型所具有的有益效果为：结构简单，占地面积小，可实现装置的模块化生产;根据不同的工业废水处理量和处理目标可进行流路控制——针对浓度高、难降解的废水，可以设计流路为多级串联，提高处理效果;针对排量大的废水，可以设计流路为多组并联，提高处理量;针对易处理废水，可以关闭一个或多个光催化氧化反应器，节约能耗、成本。适用于多种废水处理，适应废水水质、水量波动情形，具有很好的工业应用前景。
