申请日2016.06.12
公开(公告)日2016.12.07
IPC分类号C02F9/14
摘要
本实用新型涉及一种水产养殖污水处理系统，其特征在于：包括依次连接的过滤池、处理池和沉淀池，所述过滤池与处理池用第一导流管连通，所述处理池与沉淀池用第二导流管连通，所述过滤池和处理池内部设有网状悬挂装置，所述悬挂装置下方悬挂有若干圆形骨架，所述圆形骨架固定连接有填料。该水产养殖污水处理系统设计合理，污水处理效果好且具有针对性，在提高处理效率的同时能够有效降低处理能耗、节约处理成本。
权利要求书

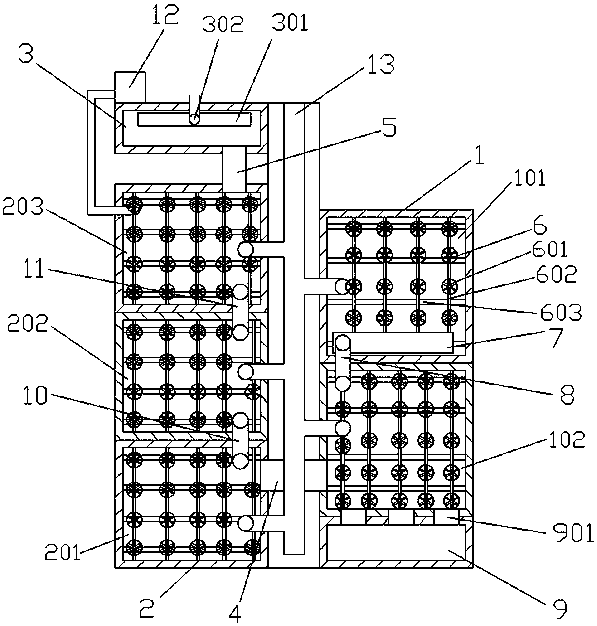

1.一种水产养殖污水处理系统，其特征在于：包括依次连接的过滤池、处理池和沉淀池，所述过滤池与处理池用第一导流管连通，所述处理池与沉淀池用第二导流管连通，所述过滤池和处理池内部设有网状悬挂装置，所述悬挂装置下方悬挂有若干圆形骨架，所述圆形骨架固定连接有填料，所述过滤池包括一级过滤池和二级过滤池，所述一级过滤池靠近二级过滤池侧设有第一化验池，所述第一化验池与二级过滤池用第一U形管连通，所述第一U形管下端连通有进水管，所述进水管延伸至所述二级过滤池池底。
2.根据权利要求1所述的一种水产养殖污水处理系统，其特征在于：所述处理池依次包括水解酸化池、臭氧处理池和生物处理池，所述水解酸化池和臭氧处理池用第二U形管连通，所述臭氧处理池与生物处理池用第三U形管连通。
3.根据权利要求2所述的一种水产养殖污水处理系统，其特征在于：所述第二U形管和第三U形管的下端均连通有进水管，所述进水管延伸至池底。
4.根据权利要求1所述的一种水产养殖污水处理系统，其特征在于：所述沉淀池旁侧设有水塔，所述水塔通过水管向生物处理池注入清水，所述沉淀池内设有第二化验池，所述第二化验池连通有延伸至外部的出水管。
5.根据权利要求1所述的一种水产养殖污水处理系统，其特征在于：所述悬挂装置包括若干横梁，所述横梁上表面横跨有若干绳子，所述绳子沿长度方向系有圆形骨架。
6.根据权利要求5所述的一种水产养殖污水处理系统，其特征在于：所述一级过滤池的圆形骨架上固定连接有立体弹性填料，所述二级过滤池的圆形骨架上固定连接有多面空心球填料，所述处理池内的圆形骨架上固定连接有弹性填料。
说明书
一种水产养殖污水处理系统
技术领域：
本实用新型涉及污水处理领域，尤其涉及一种水产养殖污水处理系统。
背景技术：
随着水产养殖业越来越发达，大量的饲料、肥料以及化学药品的使用，给养殖水体带来了巨大的压力，也给环境带来了严重的污染，因此，在水产养殖业中污水的处理显得尤为重要。目前，水产养殖业的污水处理技术一直没有得到很好的解决，现有的污水处理方式是通过水产养殖废水长时间沉淀并完全排放，再注入新鲜的水体，该处理方法是粗放式的，无法解决污染问题，不符合现代水产养殖业的要求。
实用新型内容：
本实用新型的目的是针对以上不足之处，提供结构简单、可靠性高，水产养殖污水处理效果好的水产养殖污水处理系统。
本实用新型解决技术问题所采用的方案是，一种水产养殖污水处理系统，包括依次连接的过滤池、处理池和沉淀池，所述过滤池与处理池用第一导流管连通，所述处理池与沉淀池用第二导流管连通，所述过滤池和处理池内部设有网状悬挂装置，所述悬挂装置下方悬挂有若干圆形骨架，所述圆形骨架固定连接有填料。
进一步的，上述过滤池包括一级过滤池和二级过滤池，所述一级过滤池靠近二级过滤池侧设有第一化验池，所述第一化验池与二级过滤池用第一U形管连通，所述第一U形管下端连通有进水管，所述进水管延伸至所述二级过滤池池底。
进一步的，上述处理池依次包括水解酸化池、臭氧处理池和生物处理池，所述水解酸化池和臭氧处理池用第二U形管连通，所述臭氧处理池与生物处理池用第三U形管连通。
进一步的，上述第二U形管和第三U形管的下端均连通有进水管，所述进水管延伸至池底。
进一步的，上述沉淀池旁侧设有水塔，所述水塔通过水管向生物处理池注入清水，所述沉淀池内设有第二化验池，所述第二化验池连通有延伸至外部的出水管。
进一步的，上述悬挂装置包括若干横梁，所述横梁上表面横跨有若干绳子，所述绳子沿长度方向系有圆形骨架。
进一步的，上述一级过滤池的圆形骨架上固定连接有立体弹性填料，所述二级过滤池的圆形骨架上固定连接有多面空心球填料，所述处理池内的圆形骨架上固定连接有弹性填料。
与现有技术相比，本实用新型具有以下有益效果：水产养殖污水经过两级过滤后，再依次经过水解酸化池、臭氧处理池、生物处理池以及沉淀池，将污水进行净化后可再次用于水产养殖，且大大缩短了沉淀周期;本系统的污水处理具有针对性，在提高处理效率的同事能够有效降低处理能耗、节约成本。
