申请日2016.06.12
公开(公告)日2016.11.09
IPC分类号G05D9/12; G01F23/22
摘要
本实用新型公开了一种发电厂污水收集池的控制装置，包括电源模块、测量模块、信号传输模块、驱动模块和水泵;电源模块给测量模块和信号传输模块供电;测量模块为在污水池中布置导电节点，第一节点与电源模块输出的一极连接，剩余的节点通过信号传输模块与电源模块输出的另一极连接;信号传输模块根据污水淹没过的节点数目输出相应的液位信号到驱动模块;驱动模块与水泵连接，并根据液位信号驱动水泵工作，保证污水收集池中的污水不会溢出。本实用新型能够自动检测污水池内液位，并适时自动控制水泵工作进行排水作业，保证污水池内的污水不会溢出，而且成本低廉，可靠性高且实施简单。
权利要求书
1.一种发电厂污水收集池的控制装置，其特征在于包括电源模块、测量模块、信号传输模块、驱动模块和水泵;电源模块的输入端连接电网，并输出电能给测量模块和信号传输模块供电;测量模块为在污水池中布置N个导电节点，所述导电节点中的第一节点与电源模块输出的一极连接，剩余的第二~第N节点通过信号传输模块与电源模块输出的另一极连接，其中N为大于2的自然数;污水收集池中的污水淹没过第一节点和第二~第N节点中的任意M个节点并使得第一节点和第二~第N节点中的任意M个节点导通，M为大于2且小于N的自然数;信号传输模块根据污水淹没过的节点数目输出相应的液位信号到驱动模块;驱动模块与水泵连接，并根据液位信号驱动水泵工作，保证污水收集池中的污水不会溢出。
2.根据权利要求1所述的发电厂污水收集池的控制装置，其特征在于还包括高压保护模块;高压保护模块连接在电网和电源模块之间，用于保护电源模块。
3.根据权利要求1所述的发电厂污水收集池的控制装置，其特征在于还包括低压保护模块;低压保护模块连接在电源模块的输出端与测量模块、信号传输模块之间，用于保护测量模块和信号传输模块。
4.根据权利要求1~3之一所述的发电厂污水收集池的控制装置，其特征在于所述的导电节点为不锈钢管，且用绝缘胶木板隔绝不锈钢管，使不锈钢管之间的连接导通仅能通过污水淹没而连接导通。
5.根据权利要求1~3之一所述的发电厂污水收集池的控制装置，其特征在于所述的信号传输模块包括N-1个信号继电器和控制器;第二~第N节点各自分别通过N-1个信号继电器的线圈与电源输出端连接;N-1个信号继电器的触点连接在电源输出端与控制器的I/O引脚之间;控制器根据N-1个信号继电器的触点状态判断污水池的液位信息，并输出驱动信号。
6.根据权利要求1~3之一所述的发电厂污水收集池的控制装置，其特征在于所述的驱动模块包括中间继电器和启动接触器;中间继电器的线圈连接在控制器的I/O引脚与地之间，中间继电器的活动触点与启动接触器的线圈串接在电源线之间，启动接触器的活动触点连接在水泵的电源线上;控制器发出的驱动信号通过中间继电器控制启动接触器线圈的上电和断电，从而控制水泵电源线的连通与断开，达到控制水泵启停的目的。
7.根据权利要求1~3之一所述的发电厂污水收集池的控制装置，其特征在于所述的驱动模块和水泵各有两组。
8.根据权利要求1~3之一所述的发电厂污水收集池的控制装置，其特征在于所述的N个导电节点为4个导电节点。

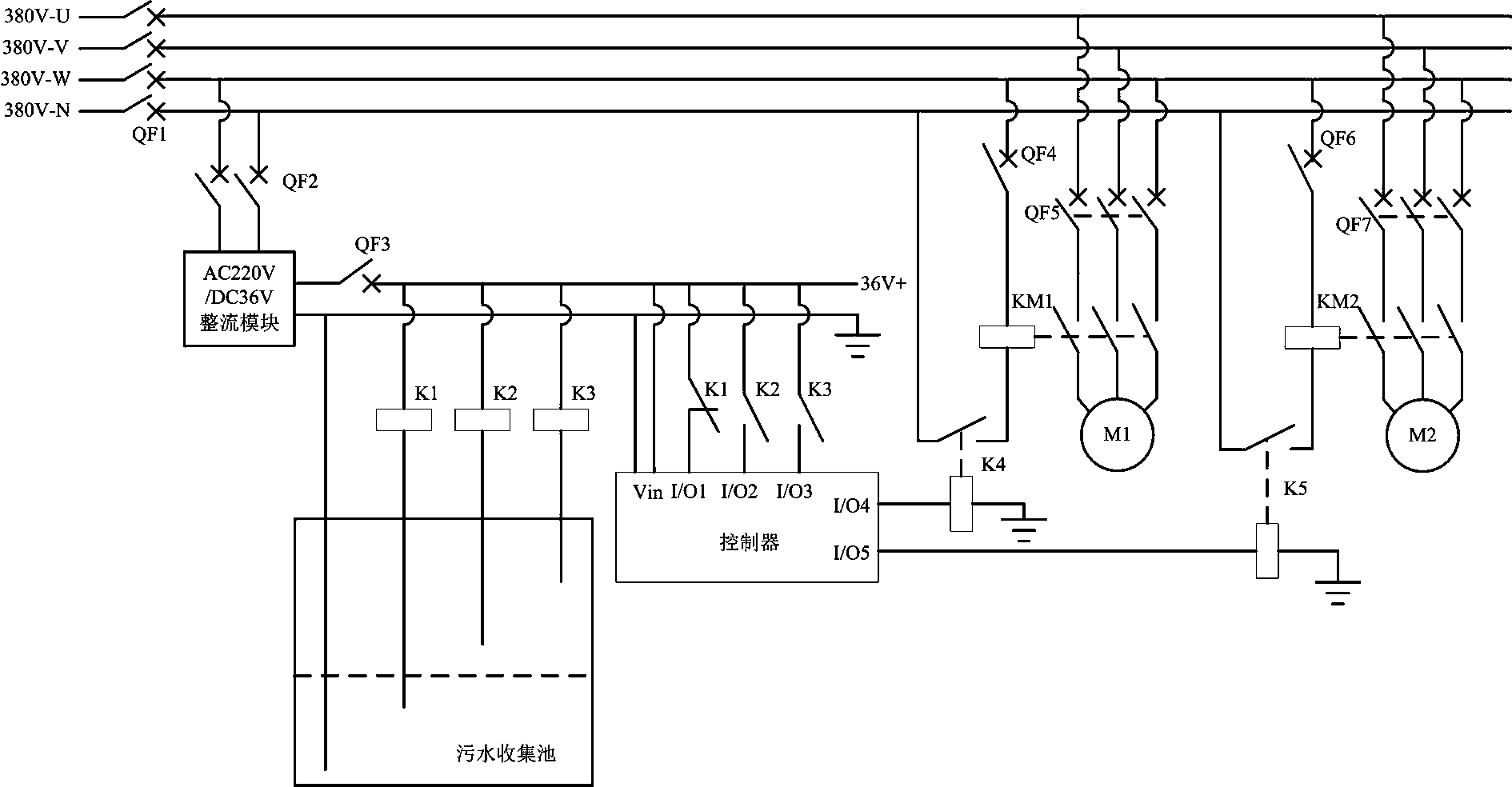

9.根据权利要求1~3之一所述的发电厂污水收集池的控制装置，其特征在于所述的电源模块为AC220V/DC36V整流模块。
说明书
发电厂污水收集池的控制装置
技术领域
本实用新型具体涉及一种发电厂污水收集池的控制装置。
背景技术
随着我国经济技术的发展和人们生活水平的提高，人们对优美环境的要求越来越急切，人们的环保意识也提升到了一个新的高度。因此，生产企业对于工业废水的管理也必须达到一个新的高度，以保证经济和环境的协同发展和可持续发展。
目前，发电厂的渣、灰污水收集坑的液位自动均采用浮球液位和超声波液位来控制继电器，实现排污泵的自启停，但超声波液位变送器成本高，进口产品的价格在万元以上，国产超声波价格也在六千左右，且现场工作环境恶劣，电气产品受潮、积灰，造成死机、损坏，在投运中故障率高。浮球液位价格较低，一个坑要加三个，价格在千元左右。但是因为收集池的污水中含灰、渣量大，污水粘性较大，容易把浮球埋住造成控制装置失灵，致使污水溢出和损坏排污泵。
实用新型内容
本实用新型的目的在于提供一种成本低廉、可靠性高而且实施简单的发电厂污水收集池的控制装置。
本实用新型提供的这种发电厂污水收集池的控制装置，包括电源模块、测量模块、信号传输模块、驱动模块和水泵;电源模块的输入端连接电网，并输出电能给测量模块和信号传输模块供电;测量模块为在污水池中布置N个导电节点，所述导电节点中的第一节点与电源模块输出的一极连接，剩余的第二~第N节点通过信号传输模块与电源模块输出的另一极连接，其中N为大于2的自然数;污水收集池中的污水淹没过第一节点和第二~第N节点中的任意M个节点并使得第一节点和第二~第N节点中的任意M个节点导通，M为大于2且小于N的自然数;信号传输模块根据污水淹没过的节点数目输出相应的液位信号到驱动模块;驱动模块与水泵连接，并根据液位信号驱动水泵工作，保证污水收集池中的污水不会溢出。
所述的发电厂污水收集池的控制装置还包括高压保护模块;高压保护模块连接在电网和电源模块之间，用于保护电源模块。
所述的发电厂污水收集池的控制装置还包括低压保护模块;低压保护模块连接在电源模块的输出端与测量模块、信号传输模块之间，用于保护测量模块和信号传输模块。
所述的导电节点为不锈钢管，且用绝缘胶木板隔绝不锈钢管，使不锈钢管之间的连接导通仅能通过污水淹没而连接导通。
所述的信号传输模块包括N-1个信号继电器和控制器;第二~第N节点各自分别通过N-1个信号继电器的线圈与电源输出端连接;N-1个信号继电器的触点连接在电源输出端与控制器的I/O引脚之间;控制器根据N-1个信号继电器的触点状态判断污水池的液位信息，并输出驱动信号。
所述的驱动模块包括中间继电器和启动接触器;中间继电器的线圈连接在控制器的I/O引脚与地之间，中间继电器的活动触点与启动接触器的线圈串接在电源线之间，启动接触器的活动触点连接在水泵的电源线上;控制器发出的驱动信号通过中间继电器控制启动接触器线圈的上电和断电，从而控制水泵电源线的连通与断开，达到控制水泵启停的目的。
所述的驱动模块和水泵共有两套。
所述的N个导电节点为4个导电节点。
所述的电源模块为AC220V/DC36V整流模块。
本实用新型提供的这种发电厂污水收集池的控制装置，将不锈钢管作为导电节点设置在污水收集池内，让不锈钢管连接简单可靠的继电器电路，通过污水池内污水的淹没使得导电节点之间相互连通从而该表继电器电路的通断状态，并采用继电器电路的通断状态反应污水池内的液位信息，最终通过驱动模块控制水泵根据污水池内的液位信息启动或停止，保证污水池内的污水不会溢出;因此，本实用新型能够自动检测污水池内液位，并适时自动控制水泵工作进行排水作业，成本低廉，可靠性高且实施简单。
