申请日2016.06.12
公开(公告)日2016.11.09
IPC分类号C02F9/10; C02F103/16
摘要
本实用新型涉及一种环保污水处理装置，包括过滤箱、反应沉淀箱、加热结晶箱、废水回收箱，所述过滤箱内设置过滤框，且在过滤框上设置框体过滤网，所述过滤箱的下端部一侧与反应沉淀箱通过管道连接，所述反应沉淀箱有搅拌器，且在反应沉淀箱的上端面设置投放口，反应沉淀箱的一侧设置与加热结晶箱连接废液输送管道，且在废液输送管道上设置第一控制阀，所述加热结晶箱的底部设置电加热器，且加热结晶箱靠顶部的一侧与废水回收箱管路连接，所述废水回收箱设置有冷凝器。本实用新型对电镀污水中的各类污染物进行逐一有效分离，污水处理干净，且对处理后的电镀废水进行有效回收再利用。
权利要求书

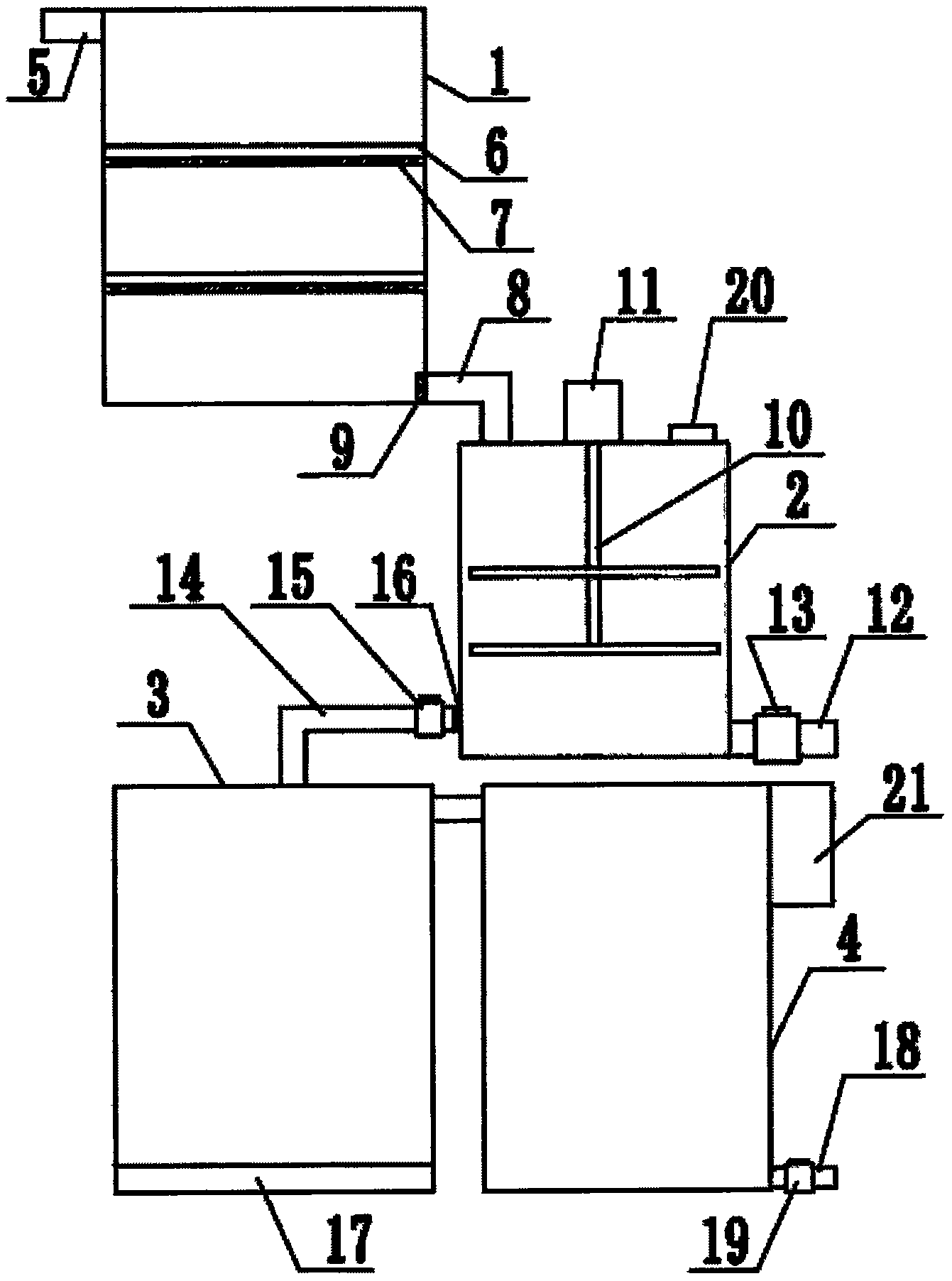

1.一种环保污水处理装置，包括过滤箱(1)、反应沉淀箱(2)、加热结晶箱(3)、废水回收箱(4)，其特征在于，所述过滤箱(1)内设置过滤框(6)，且在过滤框(6)上设置框体过滤网(7)，所述过滤箱(1)的下端部一侧与反应沉淀箱(2)通过管道(8)连接，所述反应沉淀箱(2)有搅拌器(10)，且在反应沉淀箱(2)的上端面设置投放口(20)，反应沉淀箱(2)的一侧设置与加热结晶箱(3)连接废液输送管道(14)，且在废液输送管道(14)上设置第一控制阀(15)，所述加热结晶箱(3)的底部设置电加热器(17)，且加热结晶箱(3)靠顶部的一侧与废水回收箱(4)管路连接，所述废水回收箱(4)设置有冷凝器(21)。
2.根据权利要求1所述的一种环保污水处理装置，其特征在于，所述过滤箱(1)的顶部一侧连接输入管(5)。
3.根据权利要求1所述的一种环保污水处理装置，其特征在于，所述过滤框(6)在过滤箱(1)内垂直布置有多个。
4.根据权利要求1所述的一种环保污水处理装置，其特征在于，所述管道(8)与反应沉淀箱(2)的连接管口设置管体过滤网(9)。
5.根据权利要求1所述的一种环保污水处理装置，其特征在于，所述反应沉淀箱(2)的靠下端部一侧设置清理输出管(12)，且在清理输出管(12)上设置第二控制阀(13)。
6.根据权利要求1所述的一种环保污水处理装置，其特征在于，所述搅拌器(10)由安装在反应沉淀箱(2)顶部的电机(11)驱动搅拌。
7.根据权利要求1所述的一种环保污水处理装置，其特征在于，所述废液输送管道(14)与反应沉淀箱(2)的连接管口设置过滤膜(16)。
8.根据权利要求1所述的一种环保污水处理装置，其特征在于，所述废水回收箱(4)的靠底部一侧废水输出管(18)，所述废水输出管(18)上设置第三控制阀(19)。
说明书
一种环保污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种用于电镀污水处理的环保污水处理装置。
背景技术
电镀工厂排出的废水和废液中包含铬，有的包含镍或含镉、含氰、含酸、含碱等。废水中的金属离子有的以简单的阳离子形态存在，有的以酸根阴离子形式存在，有的则以复杂的络合阴离子形式存在。一种废水中常含有一种以上的有害成分，如氰化镀镉废水中既有氰又有镉。此外，一般镀液中常含有机添加剂，如果不对电镀废水进行简单处理，会引起一些环境问题和安全隐患。但传统的电镀废水处理设备过于简陋，不具备按顺序单项依次处理废水的能力，并且废水中的固态杂质与液态废水不能在处理时有效分隔，电镀废水处理效果差，处理不净，且处理后的电镀废水未能进行有效回收再利用。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种环保污水处理装置，对电镀污水中的各类污染物进行逐一有效分离，污水处理干净，且对处理后的电镀废水进行有效回收再利用。
本实用新型通过以下技术方案实现：一种环保污水处理装置，包括过滤箱、反应沉淀箱、加热结晶箱、废水回收箱，所述过滤箱内设置过滤框，且在过滤框上设置框体过滤网，所述过滤箱的下端部一侧与反应沉淀箱通过管道连接，所述反应沉淀箱有搅拌器，且在反应沉淀箱的上端面设置投放口，反应沉淀箱的一侧设置与加热结晶箱连接废液输送管道，且在废液输送管道上设置第一控制阀，所述加热结晶箱的底部设置电加热器，且加热结晶箱靠顶部的一侧与废水回收箱管路连接，所述废水回收箱设置有冷凝器。
进一步地，所述过滤箱的顶部一侧连接输入管。
进一步地，所述过滤框在过滤箱内垂直布置有多个。
进一步地，所述管道与反应沉淀箱的连接管口设置管体过滤网。
进一步地，所述反应沉淀箱的靠下端部一侧设置清理输出管，且在清理输出管上设置第二控制阀。
进一步地，所述搅拌器由安装在反应沉淀箱顶部的电机驱动搅拌。
进一步地，所述废液输送管道与反应沉淀箱的连接管口设置过滤膜。
进一步地，所述废水回收箱的靠底部一侧废水输出管，所述废水输出管上设置第三控制阀。
与现有的技术相比，本实用新型的有益效果是：本实用新型的处理装置配置有过滤箱、反应沉淀箱、加热结晶箱、废水回收箱，可依次对电镀污水进行固态杂质、重金属离子、酸碱盐进行分离，并对废水进行回收，其中在过滤箱中设有多个垂直布置过滤框，可对电镀污水中的固态杂质进行有效过滤，同时在过滤箱与反应沉淀箱的连接管道端口设置了管体过滤网，可进一步过滤污水中的固态杂质，使其留在过滤箱中，接着在应沉淀箱中加入能与污水中的重金属盐进行沉淀反应的反应物，并通过搅拌器对电镀污水进行搅拌，确保充分反应，将重金属盐充分反应沉淀吸收，同时在连接反应沉淀箱的废液输送管道的管口设置过滤膜，可充分分离反应沉淀物在反应沉淀箱中，且过滤出来的污水进入加热结晶箱，通过加热结晶箱的电加热器高温加热结晶出其中的酸碱盐，且蒸发出的水蒸气沿连接管道进入废水回收箱中，废水回收箱的冷凝器对水蒸气冷却液化，对处理后的电镀废水实现有效回收，对电镀污水中的各类污染物进行逐一有效分离，污水处理干净。
