申请日2016.06.12
公开(公告)日2016.11.09
IPC分类号G01N33/00
摘要

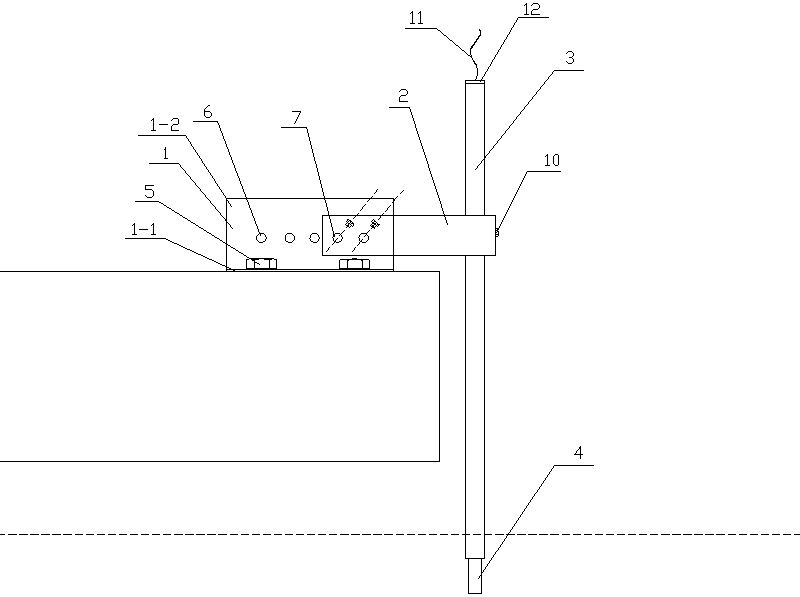

用于渗滤液处理中浸入式PH计的安装装置，涉及渗滤液处理中用于测量硝化池液体氢离子浓度指数的安装装置的设计技术领域，包括固定块、PVC安装块、PVC管、浸入式PH计;固定块包括底板、一对垂直设置于底板上方的固定板，底板通过膨胀螺栓与地面固定，在一对固定板上分别对称设置若干组第一连接孔;PVC安装块一端设有与第一连接孔对应的第二连接孔，另一端设有PVC管孔;在PVC管孔处的PVC安装块上设有豁口;PVC管穿置在PVC管孔内，且通过豁口处的固定旋钮拧紧固定;浸入式PH计螺纹连接在PVC管的下端，浸入式PH计的连接线由PVC管的内孔向上穿出，在PVC管的顶端开口处设置密封塞。本实用新型测量准确、结构新颖，设计合理，成本低廉。
权利要求书
1.用于渗滤液处理中浸入式PH计的安装装置，其特征在于：包括固定块、PVC安装块、PVC管、浸入式PH计;所述固定块包括底板、一对垂直设置于底板上方的固定板，所述底板通过膨胀螺栓与地面固定，在所述一对固定板上分别对称设置若干组第一连接孔;所述PVC安装块一端设有与第一连接孔对应的第二连接孔，另一端设有PVC管孔;在所述PVC管孔处的PVC安装块上设有豁口;所述PVC管穿置在PVC管孔内，且通过豁口处的固定旋钮拧紧固定;所述浸入式PH计螺纹连接在PVC管的下端，所述浸入式PH计的连接线由PVC管的内孔向上穿出，在所述PVC管的顶端开口处设置密封塞。
说明书
用于渗滤液处理中浸入式PH计的安装装置
技术领域
本实用新型涉及渗滤液处理中用于测量硝化池液体氢离子浓度指数的安装装置的设计技术领域。
背景技术
在垃圾焚烧电厂的渗滤液处理中，使用生物菌来分解渗滤液中的物质，而生物菌需要使用硝化池来培养，在培养生物菌的过程中要严格控制硝化池中液体的PH值，因此需要使用浸入式PH计测量PH值(氢离子浓度指数)。浸入式PH计能将测的参数转变成标准的电信号(如4~20mADC等)，以供给指示报警仪、记录仪、 调节器等二次仪表进行测量、指示和过程调节。
由于待测液体在池子中，池子的四壁都较为光滑，并且不能直接为浸入式PH计的安装提供可靠的支撑，因此需要固定安装装置将浸入式PH计放入待测液体中。
在北方地区天气较为寒冷，培养生物菌的硝化池都会全部密封，所以只能在池子顶部开个圆孔安装浸入式PH计，因此需要特定的固定安装装置安装在池顶。
实用新型内容
本实用新型目的在于针对以上问题，提供一种安装方便、使用合理的用于渗滤液处理中浸入式PH计的安装装置。
本实用新型包括固定块、PVC安装块、PVC管、浸入式PH计;所述固定块包括底板、一对垂直设置于底板上方的固定板，所述底板通过膨胀螺栓与地面固定，在所述一对固定板上分别对称设置若干组第一连接孔;所述PVC安装块一端设有与第一连接孔对应的第二连接孔，另一端设有PVC管孔;在所述PVC管孔处的PVC安装块上设有豁口;所述PVC管穿置在PVC管孔内，且通过豁口处的固定旋钮拧紧固定;所述浸入式PH计螺纹连接在PVC管的下端，所述浸入式PH计的连接线由PVC管的内孔向上穿出，在所述PVC管的顶端开口处设置密封塞。
本实用新型具有以下有益效果：1)能够有效地将PH计固定在硝化池的液体中，测量出液体的PH值;2)能够在液体流动时，有效地将PH计固定住，保持不随液体流动而流走，减少测量值的误差。3)能够在远离洞口一定距离的位置打膨胀螺栓，可防止打在洞口旁，造成洞口坍塌。4)能够改变安装块的左右位置，从而改变浸入式PH计在池子中的左右位置。5)能够改变PVC管的上下位置，从而改变浸入式PH计在池子中的深度。6)本发明能够保护PH计的连接线不被腐蚀。本实用新型结构新颖，设计合理，成本低廉。
