申请日2016.06.12
公开(公告)日2016.12.07
IPC分类号C02F1/52
摘要
本实用新型公开了一种污水搅拌沉降净化装置，所述支撑梁的上方设有电动机，所述电动机上设有转轴，所述转轴上设有搅拌杆，所述搅拌杆上设有搅拌块，所述支撑板22的上方设有液压缸6，所述液压缸6通过活塞杆5连接上方的支撑梁4，所述搅拌箱本体左侧内壁上设有加热元件，所述搅拌箱本体左侧中部设有蓄电池，所述搅拌箱本体的右侧设有药剂箱，所述药剂箱上设有送药管，所述送药管上设有出药孔，所述搅拌箱本体内设有过滤层，本装置，通过送药管上的出药孔把药物均匀的喷洒在搅拌箱本体内，电动机在液压缸的作用下带动转轴上的搅拌杆和搅拌块进行上下快速搅拌，可实现污水的快速沉降净化，而且还不会造成对环境以及人体的伤害。
权利要求书

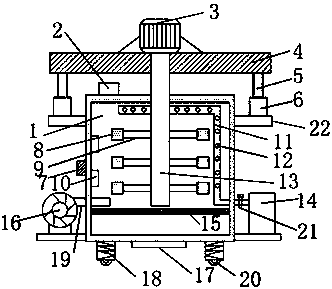

1.一种污水搅拌沉降净化装置，包括搅拌箱本体(1)和支撑梁(4)，其特征在于：所述支撑梁(4)的上方设有电动机(3)，所述电动机(3)上设有转轴(13)，所述转轴(13)贯穿支撑梁(4)，且转轴(13)延伸至支撑梁(4)下方的搅拌箱本体(1)内，所述转轴(13)上设有搅拌杆(9)，所述搅拌杆(9)上设有搅拌块(8)，所述搅拌箱本体(1)的左右两侧上方均设有支撑板(22),所述支撑板(22)的上方设有液压缸(6)，所述液压缸(6)通过活塞杆(5)连接上方的支撑梁(4)，所述搅拌箱本体(1)的上方左侧设有污水进口(2)，所述搅拌箱本体(1)左侧内壁上设有加热元件(10)，所述搅拌箱本体(1)左侧中部设有蓄电池(7)，且蓄电池(7)与加热元件(10)电性连接，所述搅拌箱本体(1)的左侧下方设有鼓风机(16)，所述鼓风机(16)上设有送风管(19)，且送风管延伸至搅拌箱本体(1)内，所述搅拌箱本体(1)的右侧设有药剂箱(14)，所述药剂箱(14)上设有送药管(11)，且送药管(11)延伸至搅拌箱本体(1)的上方，所述送药管(11)上设有出药孔(12)，所述搅拌箱本体(1)内设有过滤层(15)，且过滤层(15)在转轴(13)的下方，所述搅拌箱本体(1)下方设有出水口(17)，所述搅拌箱本体(1)的底部左右两侧均设有弹簧柱(18)，所述弹簧柱(18)的下方设有滚轮(20)。
2.根据权利要求1所述的一种污水搅拌沉降净化装置，其特征在于：所述搅拌箱本体(1)的内壁设有保温层。
3.根据权利要求1所述的一种污水搅拌沉降净化装置，其特征在于：所述药剂箱(14)和送药管(11)之间设有阀门(21)。
说明书
一种污水搅拌沉降净化装置
技术领域
本实用新型涉及环保技术领域，具体为一种污水搅拌沉降净化装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水，工业废水和初期雨水。污水的主要污染物有病原体污染物，耗氧污染物，植物营养物，有毒污染物等。
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水。地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。第一类：工业废水 来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。第二类：生活污水 来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。第三类：商业污水 来自商业设施而且某些成分超过生活污水的无毒、无害的污水。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。第四类：表面径流 来自雨水、雪水、高速公路下水，来自城市和工业地区的水等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
在工业上，污水基本是每天都要产生的，现在我国很多企业都是将污水直接排放，而且很多污水中含有重金属离子，这样直接排放不仅造成了水资源的浪费，对环境的破坏以及对人体的伤害，同时其中的重金属离子没有得到很好的回收利用，如果仅仅将污水排放入静态沉降罐内，靠着物质自身的重量进行沉降的话，不仅效果差，而且某些金属离子无法沉降，这样沉降后的污水依然不能使用。
实用新型内容
本实用新型的目的在于提供一种污水搅拌沉降净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水搅拌沉降净化装置，包括搅拌箱本体和支撑梁，所述支撑梁的上方设有电动机，所述电动机上设有转轴，所述转轴贯穿支撑梁，且转轴延伸至支撑梁下方的搅拌箱本体内，所述转轴上设有搅拌杆，所述搅拌杆上设有搅拌块，所述搅拌箱本体的左右两侧上方均设有支撑板,所述支撑板的上方设有液压缸，所述液压缸通过活塞杆连接上方的支撑梁，所述搅拌箱本体的上方左侧设有污水进口，所述搅拌箱本体左侧内壁上设有加热元件，所述搅拌箱本体左侧中部设有蓄电池，且蓄电池与加热元件电性连接，所述搅拌箱本体的左侧下方设有鼓风机，所述鼓风机上设有送风管，且送风管延伸至搅拌箱本体内，所述搅拌箱本体的右侧设有药剂箱，所述药剂箱上设有送药管，且送药管延伸至搅拌箱本体的上方，所述送药管上设有出药孔，所述搅拌箱本体内设有过滤层，且过滤层在转轴的下方，所述搅拌箱本体下方设有出水口，所述搅拌箱本体的底部左右两侧均设有弹簧柱，所述弹簧柱的下方设有滚轮。
优选的，所述搅拌箱本体的内壁设有保温层。
优选的，所述药剂箱和送药管之间设有阀门。
与现有技术相比，本实用新型的有益效果是：本污水搅拌沉降净化装置， 污水进入搅拌箱本体后，通过送药管上的出药孔把药物均匀的喷洒在搅拌箱本体内，电动机在液压缸的作用下带动转轴上的搅拌杆和搅拌块进行上下快速搅拌，可实现污水的快速沉降净化，其中加热元件的设置可以加快搅拌速度，弹簧柱的设置可以减少搅拌时的振动。本实用新型结构简单，设计合理，能够实现将污水进行动态加药强制沉降，这样可以将污水进行重新利用，而且还不会造成对环境以及人体的伤害。
