申请日2015.05.20
公开(公告)日2015.12.16
IPC分类号C02F3/34; C02F3/00
摘要
本实用新型涉及一种新型微生物水处理反应机，包括中间设有容置槽的浮体及设于所述容置槽内的中空的微生物反应箱，所述浮体上设有通孔及穿设在该通孔内的潜水泵，所述微生物反应箱一端设有进水口，另一端设有出水口，所述潜水泵与进水口之间设有管道，本实用新型采用浮体与微生物反应箱组合式结构，安装简便，且便于设备的移动，可灵活机动的安排水处理的集中点，不受安装水域的地形影响;另外，采用潜水泵将原污水流经微生物反应箱，通过出水口排出，形成循环除污，设备整体结构简单，降低水环境治理的成本。
权利要求书

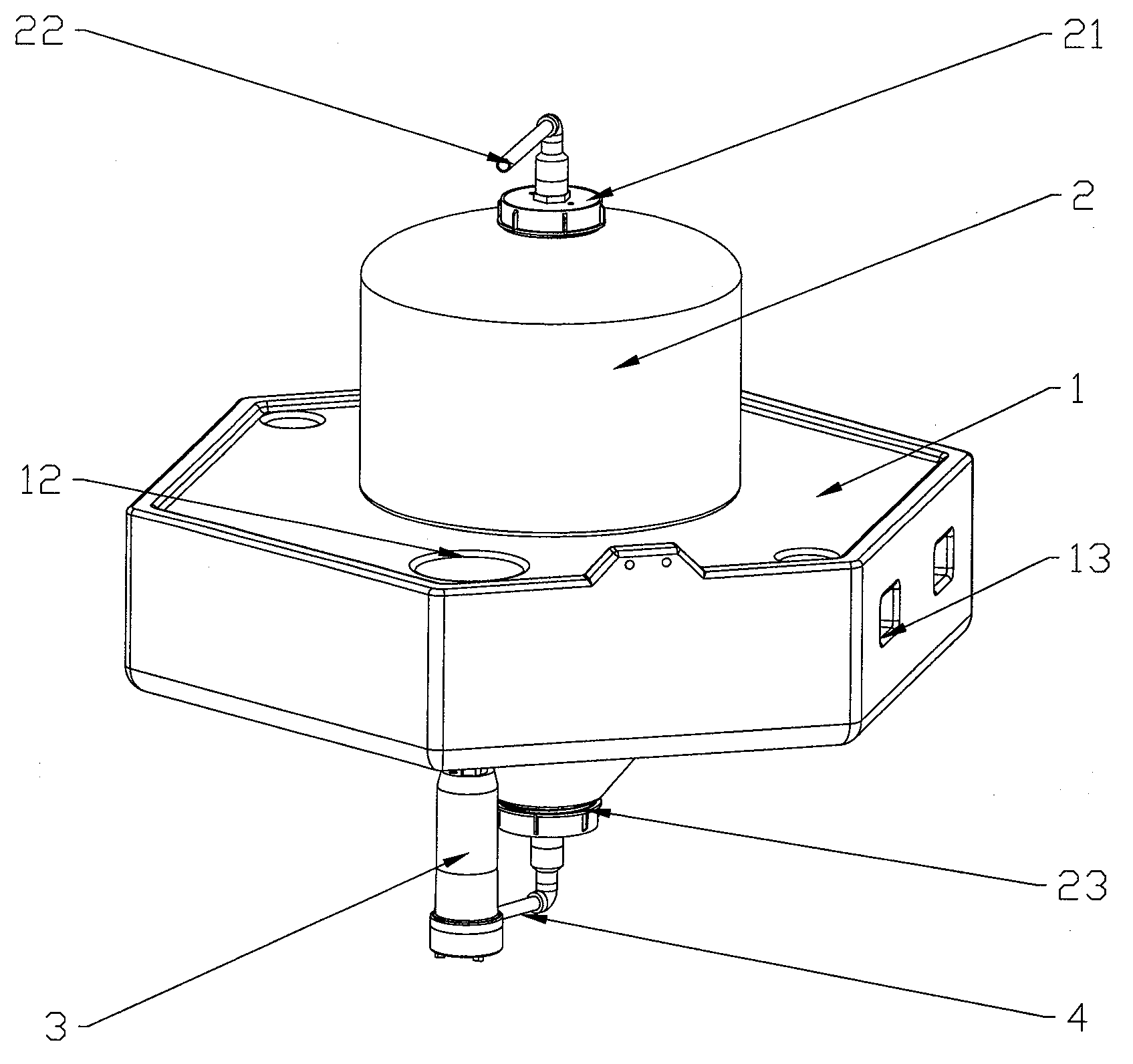

1.一种新型微生物水处理反应机，其特征在于，包括中间设有容置槽(11)的浮体(1)及设于所述容置槽(11)内的中空的微生物反应箱(2)，所述浮体(1)上设有通孔(12)及穿设在该通孔(12)内的潜水泵(3)，所述微生物反应箱(2)一端设有进水口(23)，另一端设有出水口(22)，所述潜水泵(3)与进水口(23)之间设有管道(4)。
2.根据权利要求1所述的一种新型微生物水处理反应机，其特征在于，所述浮体(1)的外轮廓上至少设有两个凹槽(13)。
3.根据权利要求1所述的一种新型微生物水处理反应机，其特征在于，所述浮体(1)以容置槽(11)中心轴为中心向外延伸出支撑面。
4.根据权利要求1所述的一种新型微生物水处理反应机，其特征在于，所述微生物反应箱(2)的上端设有弧形凸面。
5.根据权利要求4所述的一种新型微生物水处理反应机，其特征在于，所述弧形凸面上设有加料口(21)。
6.根据权利要求1所述的一种新型微生物水处理反应机，其特征在于，所述微生物反应箱(2)的材质可选自以下任意构件：四氟乙烯构件或线型低密度聚乙烯构件。
7.根据权利要求1所述的一种新型微生物水处理反应机，其特征在于，所述管道(4)材质为PVC构件。
说明书
一种新型微生物水处理反应机
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种新型微生物水处理反应机。
背景技术
水体生物净化是指水体中的污染物经生物的吸收、降解作用使污染物消失或浓度降低的过程。影响水体生物净化的因素有：污染物本身的性质、水中溶解氧的含量、水体中生物群落结构、水体的水热状况等。其作用机理是：需氧微生物在溶解氧存在时将水体有机污染物氧化分解为简单稳定的无机物(CO2、H2O、硝酸盐、磷酸盐等);厌氧微生物在缺氧时进行分解，把水体中有机污染物分解为H2S、CH4等;水体生物净化是环境自净的重要过程之一，其机理可应用于生物处理工程，完善生物监测手段。而现有技术传统设备通常采用钢铁、劣质不锈钢等材料制造而成，其在污染的水环境中，不能很好地耐酸碱及其他生物腐蚀，易出现设备的寿命变短、在锈蚀的过程中造成水环境的二次污染;同时现有的水处理装置由于体积较大，装置安装繁琐;另外，现有通常采用固定式水处理设备，这就会对除污区域进行限制，且安装水域的地形将影响设备的安装难度。
实用新型内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种便于安装、结构简单、降低生产成本且使用寿命长的新型微生物水处理反应机。
本实用新型解决上述技术问题所采用的技术方案为：一种新型微生物水处理反应机，包括中间设有容置槽的浮体及设于所述容置槽内的中空的微生物反应箱，所述浮体上设有通孔及穿设在该通孔内的潜水泵，所述微生物反应箱一端设有进水口，另一端设有出水口，所述潜水泵与进水口之间设有管道。
进一步地，所述浮体的外轮廓上至少设有两个凹槽，提供着力点，便于设备安装及运输。
进一步地，所述浮体以容置槽中心轴为中心向外延伸出支撑面，增加浮力踏板，当设备需要加料及检修，可以增加人员站立时的稳定性。
进一步地，所述微生物反应箱的上端设有弧形凸面，弧面结构具有更好的耐压性能，且提供更大的存储空间。
进一步地，所述弧形凸面上设有加料口，便于设备加料。
进一步地，所述微生物反应箱的材质可选自以下任意构件：四氟乙烯构件或线型低密度聚乙烯构件。
进一步地，所述管道材质为PVC构件。
与现有技术相比，本实用新型的优点在于：本实用新型采用浮体与微生物反应箱组合式结构，安装简便，且便于设备的移动，可灵活机动的安排水处理的集中点，不受安装水域的地形影响;另外，采用潜水泵将原污水流经微生物反应箱，通过出水口排出，形成循环除污，设备整体结构简单，降低水环境治理的成本。
