申请日2015.05.20
公开(公告)日2015.12.16
IPC分类号C02F5/00
摘要
本实用新型涉及一种用于工业循环水处理的电磁除垢阻垢装置，包括供工业循环水流过的除垢阻垢管、线圈以及控制主机，所述线圈紧密绕设在除垢阻垢管的外壁，控制主机包括总控制电源转换电路、总控制电路、输出电源电路和输出电路，总控制电源转换电路为总控制电路提供电源，输出电源电路为输出电压提供电源，总控制电路产生的脉冲信号输入至输出电路，输出电路的输出端连接至线圈。本实用新型的电磁除垢阻垢装置，结构简单，节能环保，不需要接触水体即可达到除垢阻垢的目的，在工业循化水管路中加装该电磁除垢阻垢装置能使循环水系统高效运行且不结垢。
权利要求书
1.一种用于工业循环水处理的电磁除垢阻垢装置，其特征在于：包括供工业循环水流过的除垢阻垢管、线圈以及控制主机，所述线圈紧密绕设在除垢阻垢管的外壁，控制主机包括总控制电源转换电路、总控制电路、输出电源电路和输出电路，总控制电源转换电路包括与市电相连接的降压整流及滤波电路以及与降压整流及滤波电路输出端相连接的稳压电路，总控制电路包括由555时基电路构成的电压控制振荡器以及由运算放大器芯片和多路串行计数器构成的分频电路，输出电源电路包括一个整流及滤波电路，输出电路包括由两对互补晶体管组成的桥式推挽功率放大器，总控制电源转换电路为总控制电路提供电源，输出电源电路为输出电压提供电源，总控制电路产生的脉冲信号输入至输出电路，输出电路的输出端连接至线圈。
2.如权利要求1所述的一种用于工业循环水处理的电磁除垢阻垢装置，其特征在于：所述线圈两侧的除垢阻垢管上缠绕有电磁屏蔽膜。
3.如权利要求2所述的一种用于工业循环水处理的电磁除垢阻垢装置，其特征在于：所述的电磁屏蔽膜为铁镍基非晶合金薄膜。
说明书
一种用于工业循环水处理的电磁除垢阻垢装置
技术领域
本实用新型涉及工业循环水处理技术领域，具体涉及一种用于工业循环水处理的电磁除垢阻垢装置。
背景技术
化工企业用水量大，排放的废水环境污染影响较大，目前化工生产大部分使用循环水，原水经过简单处理后作为循环水补充，锅炉和空调系统换热器在运行中，由于水的温度升高和水体的浓缩，水中的钙、镁离子及其化合物常常会在受热面产生结垢。结垢的厚度与能耗有直接密切关系，垢的厚度越厚能源浪费越大。同时，由于结垢使得锅炉受热面热传导性能变坏，可以导致换热面过热或过烧，严重时甚至可能引发锅炉爆炸。结的垢还加大了对受热面的垢下腐蚀，缩短了锅炉的使用寿命。同时，由于水质的不同，管道及水系统设备的各种污染，泄漏，氧化等造成水质变坏发生红锈水，腐蚀等使水质达不到要求，设备腐蚀。常用除垢、防垢，消除红锈水和缓蚀的方法有化学方法。使用化学方法主要是定期向水中加入化学药品添加剂或采用离子交换办法，使水软化以防止垢的形成，对已形成的垢则通常采用酸洗，会造成对环境的二次污染。
实用新型内容
本实用新型的目的是为解决上述技术问题的不足，提供一种用于工业循环水处理的电磁除垢阻垢装置，结构简单，节能环保，不需要接触水体即可达到除垢阻垢的目的。

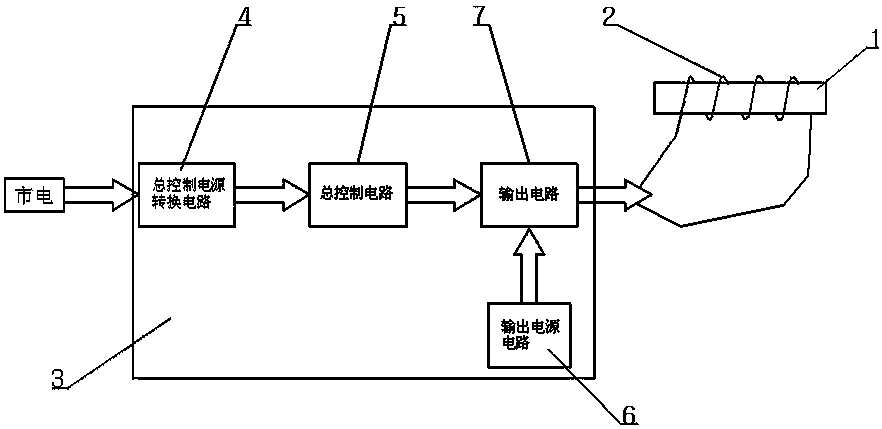

本实用新型为解决上述技术问题的不足，所采用的技术方案是：一种用于工业循环水处理的电磁除垢阻垢装置，包括供工业循环水流过的除垢阻垢管、线圈以及控制主机，所述线圈紧密绕设在除垢阻垢管的外壁，控制主机包括总控制电源转换电路、总控制电路、输出电源电路和输出电路，总控制电源转换电路包括与市电相连接的降压整流及滤波电路以及与降压整流及滤波电路输出端相连接的稳压电路，总控制电路包括由555时基电路构成的电压控制振荡器以及由运算放大器芯片和多路串行计数器构成的分频电路，输出电源电路包括一个整流及滤波电路，输出电路包括由两对互补晶体管组成的桥式推挽功率放大器，总控制电源转换电路为总控制电路提供电源，输出电源电路为输出电压提供电源，总控制电路产生的脉冲信号输入至输出电路，输出电路的输出端连接至线圈。
作为本实用新型一种用于工业循环水处理的电磁除垢阻垢装置的改进：所述线圈两侧的除垢阻垢管上缠绕有电磁屏蔽膜，该电磁屏蔽膜能够保证磁场在除垢阻垢管中延伸，不会泄露，降低了磁场能力的损失，提高除垢效率。所述的电磁屏蔽膜采用铁镍基非晶合金薄膜。
有益效果
本实用新型的电磁除垢阻垢装置，结构简单，节能环保，不需要接触水体即可达到除垢阻垢的目的，在工业循化水管路中加装该电磁除垢阻垢装置能使循环水系统高效运行且不结垢。
