申请日2015.05.20
公开(公告)日2015.12.23
IPC分类号C02F3/34
摘要
本实用新型涉及一种水处理反应机，包括浮体，所述浮体上至少设有一个中空的微生物反应箱，所述微生物反应箱上设有进水口及出水口，在所述进水口上连有进水管，所述出水口上连有出水管，所述进水管连有水泵。本实用新型采用在浮体上设置微生物反应箱，通过组合安装，便于运输携带，可根据实际地形区域进行投放;另外采用管道将微生物反应箱之间形成互通，通过水泵将原污水流经微生物反应箱，从而将箱体中的营养物质释放到区域水体中，通过微生物的有氧反硝化作用去氮，同时建立高效食物链来降低水体中富营养物质如氮、磷，从而进化水质。
权利要求书

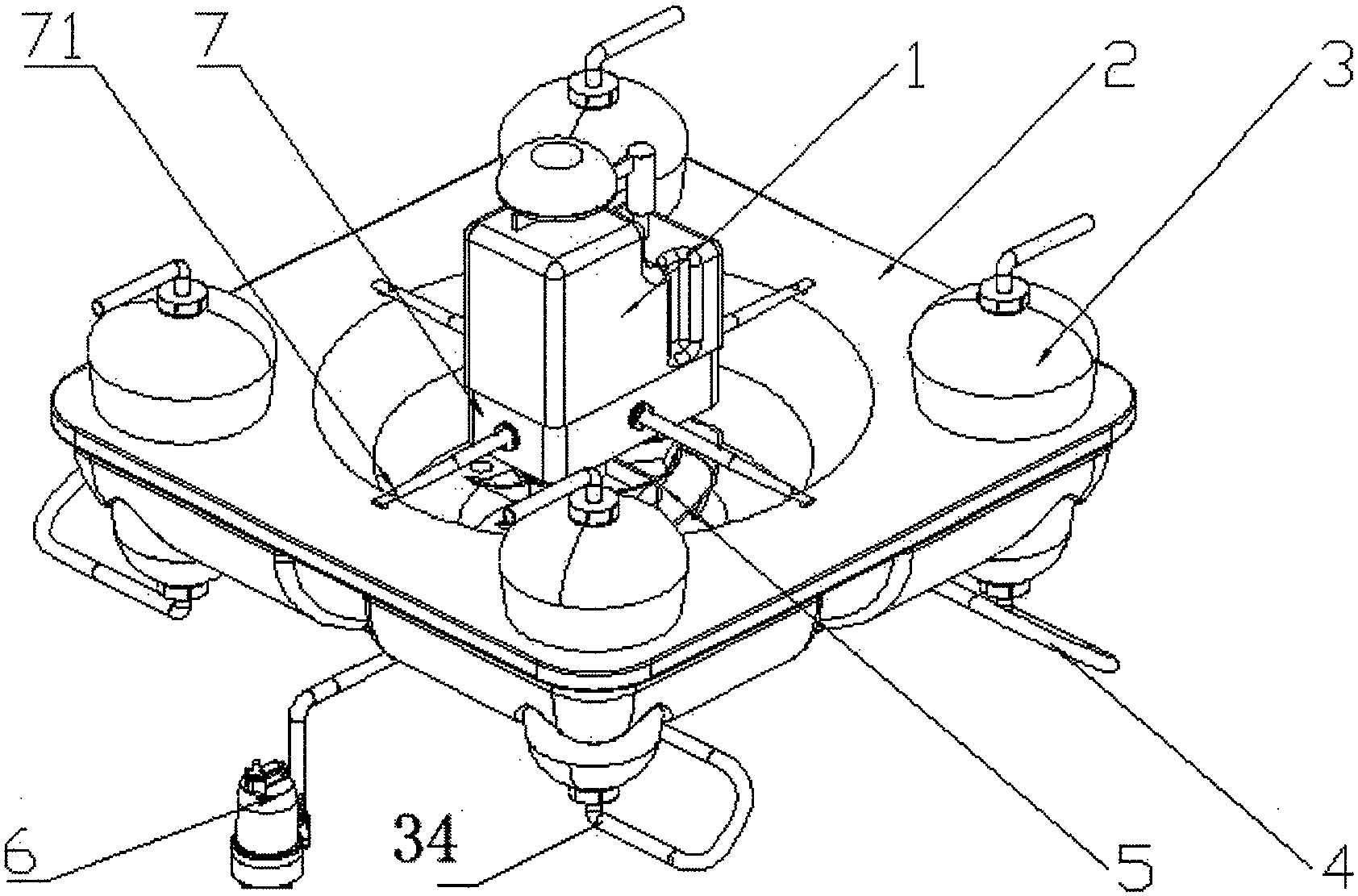

1.一种水处理反应机，其特征在于，包括浮体(2)，所述浮体(2)上至少设有一个中空的微生物反应箱(3)，所述微生物反应箱(3)上设有进水口(33)及出水口(31)，在所述进水口(33)上连有进水管(34)，所述出水口(31)上连有出水管(32)，所述进水管(34)连有水泵(6)。
2.根据权利要求1所述的水处理反应机，其特征在于：在所述浮体(2)上至少设置有三个中空的微生物反应箱(3)，在所述各微生物反应箱(3)的进水管(34)之间通过管道(4)形成互通。
3.根据权利要求1所述的一种水处理反应机，其特征在于，所述微生物反应箱(3)一端膨大。
4.根据权利要求1所述的一种水处理反应机，其特征在于，所述浮体(2)中间设有容置槽(21)，在所述容置槽(21)内设有搅拌电机(1)及与该搅拌电机(1)配合的叶轮(5)，所述容置槽(21)底部设有通孔(22)。
5.根据权利要求4所述的一种水处理反应机，其特征在于，所述搅拌电机(1)与叶轮(5)之间设有固定座(7)，所述固定座(7)上设有固定杆(71)，该固定杆(71)与所述浮体(2)之间通过螺栓连接。
6.根据权利要求1所述的水处理反应机，其特征在于，在所述浮体(2)上至少设有一个与微生物反应箱(3)配合的安装孔(23)，在所述安装孔(23)内固定微生物反应箱(3)。
7.根据权利要求1所述的一种水处理反应机，其特征在于，所述微生物反应箱(3)内设有用于激活原位PGPR所需的营养物质。
8.根据权利要求2所述的一种水处理反应机，其特征在于，所述管道(4)的材质为PVC或LLDPE。
说明书
一种水处理反应机
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种微生物水处理反应机。
背景技术
水体生物净化是指水体中的污染物经生物的吸收、降解作用使污染物消失或浓度降低的过程。影响水体生物净化的因素有：污染物本身的性质、水中溶解氧的含量、水体中生物群落结构、水体的水热状况等。其作用机理是：需氧微生物在溶解氧存在时将水体有机污染物氧化分解为简单稳定的无机物(CO2、H2O、硝酸盐、磷酸盐等);厌氧微生物在缺氧时进行分解，把水体中有机污染物分解为H2S、CH4等;水体生物净化是环境自净的重要过程之一，其机理可应用于生物处理工程，完善生物监测手段。而现有技术的水污染治理技术大多只能临时或局部解决污染问题，治标不治本，污染极易恶化，需要年复一年的耗费巨额成本的重复治理。同时，由于待治理区域的水体酸碱度通常会呈现超标，传统的水处理装置在使用一段时间后容易被腐蚀，从而降低了设备的使用寿命并且会造成二次水污染;另外，现有的水处理装置由于体积较大，装置安装繁琐，容易受地形及环境的制约。
实用新型内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种除污持续时间长、净化效果优异、结构简单且产品成本低廉的一种水处理反应机。
本实用新型解决上述技术问题所采用的技术方案为：一种水处理反应机，包括浮体，所述浮体上至少设有一个中空的微生物反应箱，所述微生物反应箱上设有进水口及出水口，在所述进水口上连有进水管，所述出水口上连有出水管，所述进水管连有水泵。
进一步地，为提高浮体整体稳定性，提供人员作业平台，在所述浮体上至少设置有三个中空的微生物反应箱，在所述微生物反应箱的进水管之间通过管道形成互通。
进一步地，为提高微生物反应箱的耐压性，所述微生物反应箱一端膨大。
进一步地，为提高水体含氧量，增加设备摇摆功能，所述浮体中间设有容置槽，在所述容置槽内设有搅拌电机及与该搅拌电机配合的叶轮，所述容置槽底部设有通孔，通过叶轮拍水，使水面污物荡漾到岸边，方便人工集中处理。
进一步地，为便于拆装，所述搅拌电机与叶轮之间设有固定座，所述固定座上设有固定杆，该固定杆与所述浮体之间通过螺栓连接。
进一步地，在所述浮体上至少设有一个与微生物反应箱配合的安装孔，在所述安装孔内固定微生物反应箱。
进一步地，所述微生物反应箱内设有用于激活原位PGPR所需的营养物质。
进一步地，为提高设备耐腐蚀性，延长设备使用寿命，所述管道的材质为PVC或LLDPE。
与现有技术相比，本实用新型的有益效果在于：
(1)本实用新型的水处理反应机反应采用在浮体上设置有微生物反应箱，而且微生物反应箱和浮体之间是组合安装，便于运输携带，可根据实际地形区域进行投放;
(2)本实用新型的水处理反应机通过叶轮拍水，一方面提高水体含氧量，另一方面也可以增加设备摇摆功能，使水面污物荡漾到岸边，方便人工集中处理;
(3)本实用新型采用管道将微生物反应箱之间形成互通，通过水泵将原污水流经微生反应箱，从而将箱体中的营养物质释放到区域水体中，使水体中的PGPR微生物被激活，通过微生物的有氧反硝化作用去氮，同时建立高效食物链来降低水体中的富营养物质如氮、磷等，高效环保。
