申请日2016.06.20
公开(公告)日2016.08.17
IPC分类号C02F1/461; C02F1/72; C02F101/30
摘要
本发明公开一种加压溶氧级联电解污水处理装置，由单级电解组件或多级电解组件相级联构成，该电解组件包括容器，容器内设固定有电极组，筒状容器的下端开有用于进水、进气的下进口，容器的上端通过上出口与气水分离器相连通，气水分离器上开有排气口、排水口;前一级电解组件的排水口与下一级电解组件的下进口相连通。本发明的装置以电解法为基础，能够对污水中的有机物进行深度降解，且结构简单、成本较低、配置灵活、适用性广泛，污水处理效果良好。

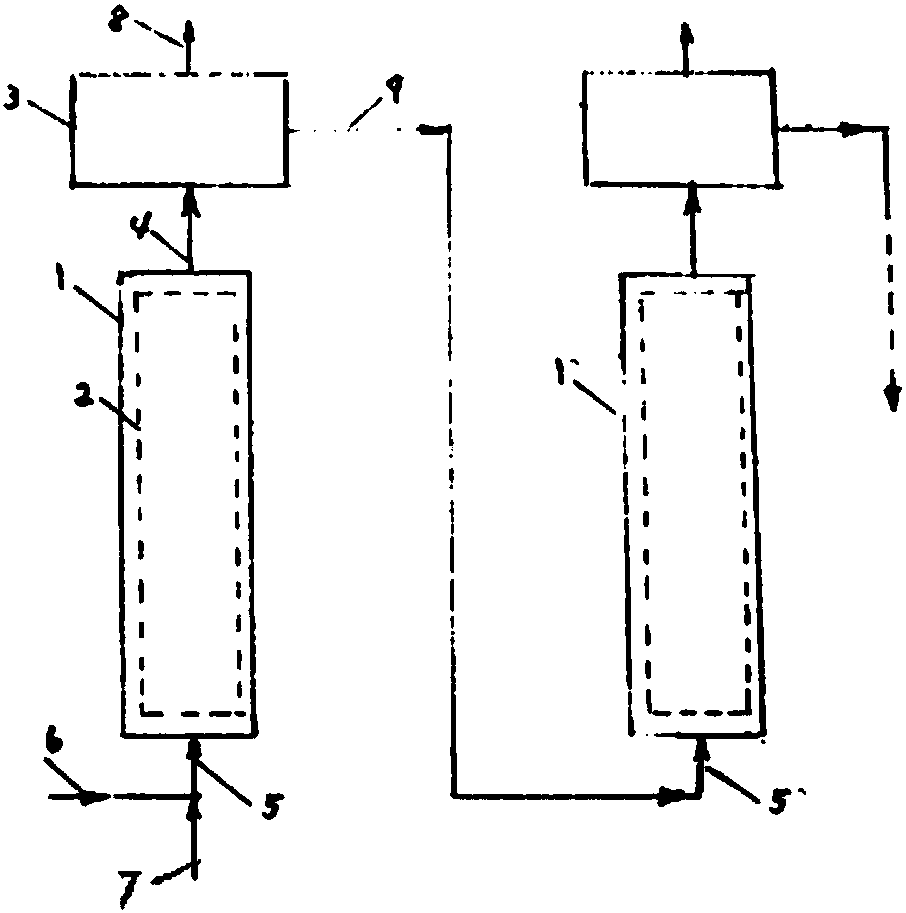

摘要附图
权利要求书
1.加压溶氧级联电解污水处理装置，其特征在于，包括电解组件，该电解组件包括密封的容器及该容器中固定的电极组，
该容器上开设有用于进水、进气的下进口，该容器通过上出口与气水分离器相连通，该气水分离器上开设有排气口、排水口。
2.根据权利要求1所述的加压溶氧级联电解污水处理装置，其特征在于，包括多个相级联的所述电解组件，前一级所述电解组件的排水口与下一级所述电解组件的下进口相连通。
3.根据权利要求1或2所述的加压溶氧级联电解污水处理装置，其特征在于，所述电极组由若干电极棒组成，各电极棒按照规则形状阵列排列，以使电极组上电工作过程中，所述容器中各部位的电场强度大致均衡。
4.根据权利要求3所述的加压溶氧级联电解污水处理装置，其特征在于，所述电极组中的电极棒呈方形阵列排列，或是呈圆形阵列排列。
5.根据权利要求4所述的加压溶氧级联电解污水处理装置，其特征在于，所述容器中设有活性炭。
6.根据权利要求5所述的加压溶氧级联电解污水处理装置，其特征在于，所述下进口处连接水泵形成进水口，所述下进口连接气泵形成进气口。
7.根据权利要求3所述的加压溶氧级联电解污水处理装置，其特征在于，所述电极棒采用涂层电极，其涂层为具有耐腐蚀性质的金属;或是，所述电极棒采用非金属材料石墨棒。
8.根据权利要求1所述的加压溶氧级联电解污水处理装置，其特征在于，所述容器的材料是塑料、玻璃钢或不锈钢类金属。
说明书
加压溶氧级联电解污水处理装置
技术领域
本发明涉及一种加压溶氧级联电解污水处理装置，属于污水处理技术领域。
背景技术
无论是工业生产还是日常生活中，每天都会产生大量的污水，污水的成分较为复杂，不仅包含大量固体废物、泥沙，还包含多种有机物，污水易对生产设备造成污染和堵塞，降低生产效率，也会对环境造成污染，影响人们的生存环境，因此，必须对污水进行净化处理使其达到一定环保标准或是可再利用。
一般的水处理系统，能够通过过滤方法将固体形态的杂质去除掉，而无法对以溶解态和胶体形态存在于水中的有机物进行降解处理。对于含有有机物的污水，需先将水中的有机物尤其是大分子量有机物进行降解，然后才可结合生物降解法、膜处理法等技术，对污水进行深度净化处理，以加以利用。
发明内容
本发明的目的是提供一种以电解法为基础，能够对污水中的有机物进行深度降解的加压溶氧级联电解污水处理装置。
为实现上述目的，本发明采用以下技术方案：
一种加压溶氧级联电解污水处理装置，包括电解组件，该电解组件包括密封的容器及该容器中固定的电极组，
该容器上开设有用于进水、进气的下进口，该容器通过上出口与气水分离器相连通，该气水分离器上开设有排气口、排水口。
进一步的，
该装置包括多个相级联的所述电解组件，前一级所述电解组件的排水口与下一级所述电解组件的下进口相连通。
所述电极组由若干电极棒组成，各电极棒按照规则形状阵列排列，以使电极组上电工作过程中，所述容器中各部位的电场强度大致均衡。
所述电极组中的电极棒呈方形阵列排列，或是呈圆形阵列排列。
所述容器中设有活性炭。
所述下进口处连接水泵形成进水口，所述下进口连接气泵形成进气口。
所述电极棒采用涂层电极，其涂层为具有耐腐蚀性质的金属;或是，所述电极棒采用非金属材料石墨棒。
所述容器的材料是塑料、玻璃钢或不锈钢类金属。
本发明的优点是：
1、本发明的装置，可根据污水中有机物的含量、产水量及生产场地大小，灵活配置、调节电解组件的数量及电极棒的数量，以达到良好的处理效果;
2、本发明的装置，基于电解处理法实现，能够把污水中不同类型的有机物彻底氧化并降解，对不同类型的污水具有广泛适应性，在耗电量较少的基础上可达到良好的处理效果;
3、本发明的装置，加压溶氧级联，污水流速较高，有机物的降解更彻底;
4、本发明的装置，无论是市面上销售的标准型的管件结构，或是定制的非标准型的结构，均可经加工、组装成大小、规格不同的污水处理装置，结构简单，制造成本较低，污水处理效果好;
5、与传统生化法相比，本发明的装置对厂房和土地的要求低很多，尤其是在对老旧设备的改造方面，具有较大的优势。
