申请日2016.06.20
公开(公告)日2016.08.17
IPC分类号G09B25/00
摘要
本发明公开了一种雨水、污水和再生水管网仿真沙盘，属于沙盘技术领域。它包括地形沙盘(18)和沙盘架(1)，地形沙盘(18)表面的管网槽中铺设有由三根透明亚克力管(13)表示的雨水管网(24)、污水管网(25)和再生水管网(26)，其特征在于：沙盘架(1)下方的基坑中还设有雨水水箱(8)、污水水箱(22)、再生水水箱(23)和一个PLC控制器(3)，每个水箱中均设有一个水泵(5)，每个水箱一侧设有一个气泵(6)，每个水泵(5)的出水管(10)与气泵(6)的出气管(11)通过硅胶管(12)相连接，硅胶管(12)再分别与对应的雨水管网(24)、污水管网(25)和再生水管网(26)相连接。本发明通过不同颜色的真水和气泡，能直观、真实、立体、动态地显示管网分布情况。
摘要附图
权利要求书

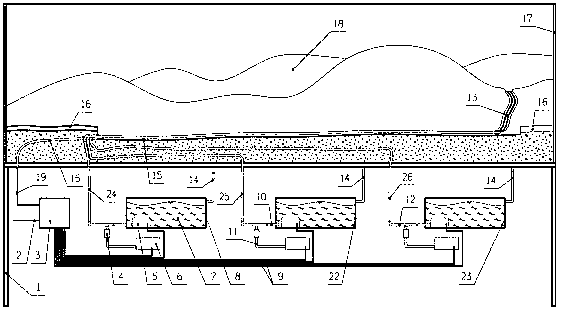

1.一种雨水、污水和再生水管网仿真沙盘，包括地形沙盘(18)和沙盘架(1)，所述的地形沙盘(18)表面开设有根据地形走向的管网槽，所述的管网槽中铺设有由三根透明亚克力管(13)表示的雨水管网(24)、污水管网(25)和再生水管网(26)，其特征在于：所述沙盘架(1)下方的基坑中还设有三个水箱和一个PLC控制器(3)，三个水箱分别为雨水水箱(8)、污水水箱(22)和再生水水箱(23)，三个水箱中装有不同颜色的水(7)，每个水箱中均设有一个水泵(5)，每个水箱一侧均设有一个气泵(6)，气泵的出气管(11)前端设有止流阀(4)，水泵(5)和气泵(6)通过信号线(9)分别与PLC控制器(3)相连接，每个水泵(5)的出水管(10)与气泵(6)的出气管(11)通过硅胶管(12)相连接，所述的硅胶管(12)再分别与对应的雨水管网(24)、污水管网(25)和再生水管网(26)相连接，所述的雨水管网(24)、污水管网(25)和再生水管网(26)通过回水管(14)分别与雨水水箱(8)、污水水箱(22)和再生水水箱(23)相连接。
2.根据权利要求1所述的一种雨水、污水和再生水管网仿真沙盘，其特征在于：所述的雨水管网(24)、污水管网(25)和再生水管网(26)下方分别设有用来突出水流效果的LED灯(15)。
3.根据权利要求1所述的一种雨水、污水和再生水管网仿真沙盘，其特征在于：所述的地形沙盘(18)上方还设有建筑模型数字沙盘，所述的建筑模型数字沙盘通过液压升降杆与地形沙盘(18)相连接。
4.根据权利要求1所述的一种雨水、污水和再生水管网仿真沙盘，其特征在于：在所述的三根透明亚克力管(13)表面粘接有管网标识牌(21)。
说明书
一种雨水、污水和再生水管网仿真沙盘
技术领域
本发明涉及一种沙盘，具体涉及一种雨水、污水和再生水管网仿真沙盘。
背景技术
沙盘是根据地形图、航空像片和地形信息，按一定的比例关系，用泥沙等其它材料堆制的模型。传统沙盘通常用于军事领域，主要供指挥员研究地形和作战方案以及演练战术使用。但是近年来，越来越多的领域，例如城市规划、地质勘探、楼盘展示、应急指挥、情景推演等，都开始使用到沙盘。尤其是电子沙盘的出现，更拓宽了沙盘的应用范围。但目前用于显示地下雨水、污水和再生水管网分布情况的仿真沙盘却很少见，而且能通过真水系统来直观、动态地模仿水流的流向和声音的仿真沙盘系统未见报道。
发明内容
针对现有技术存在的上述不足，本发明的目的是提供一种通过不同颜色的真水和气泡能直观、真实、立体、动态地显示雨水、污水和再生水管网分布情况的仿真沙盘。
为实现上述目的，本发明采用下述技术方案：一种雨水、污水和再生水管网仿真沙盘，包括地形沙盘和沙盘架，所述的地形沙盘表面开设有根据地形走向的管网槽，所述的管网槽中铺设有由三根透明亚克力管表示的雨水管网、污水管网和再生水管网，其特征在于：所述沙盘架下方的基坑中还设有三个水箱和一个PLC控制器，三个水箱分别为雨水水箱、污水水箱和再生水水箱，三个水箱中装有不同颜色的水，每个水箱中均设有一个水泵，每个水箱一侧均设有一个气泵，气泵的出气管前端设有止流阀，水泵和气泵通过信号线分别与PLC控制器相连接，每个水泵的出水管与气泵的出气管通过硅胶管相连接，所述的硅胶管再分别与对应的雨水管网、污水管网和再生水管网相连接，所述的雨水管网、污水管网和再生水管网通过回水管分别与雨水水箱、污水水箱和再生水水箱相连接。
本发明所述的雨水管网、污水管网和再生水管网下方分别设有用来突出水流效果的LED灯。
本发明所述的地形沙盘上方还设有建筑模型数字沙盘，所述的建筑模型数字沙盘通过液压升降杆与地形沙盘相连接。
本发明在所述的三根透明亚克力管表面粘接有管网标识牌。
与现有技术相比，本发明的有益效果是能通过真水系统来直观、动态地模仿水流的流向和声音。本发明设有雨水水箱、污水水箱和再生水水箱三个水箱，三个水箱中装有不同颜色的水，这样就能清楚的表示不同管网，而且每个水箱中一侧均设有一个气泵，通过水泵和气泵，使水、气混合体流进透明亚克力管中，就能在沙盘上清晰的看到气泡在管网中流动，气泡的流动显示了水的流向，不同的管网中流动着不同颜色的水。水在流动的过程中管网里的水不是满水，而是空气填充了部分空间，因此流动过程中就会有流水声。本发明通过水和气泡，真实地模拟了地下雨水管网、污水管网和再生水管网系统。
