申请日2016.06.20
公开(公告)日2016.08.17
IPC分类号C02F1/52; C02F1/00; C02F1/50; C02F9/02; B01D36/04
摘要
本发明公开了一种立体式污水过滤器，包括上腔体和下腔体，所述上腔体设有上腔盖，所述上腔体一侧设有污水输入管，所述污水输入管下端设有栅格，所述栅格下端设有第一沉淀区，所述第一沉淀区下端设有第一污泥出口，所述第一污泥出口一侧设有第一端盖，所述上腔盖上设有连接管，所述连接管上连接着下腔盖，所述下腔盖上设有下腔体，所述下腔体内设有过滤网，所述过滤网上端设有消毒网，所述消毒网上端设有过滤出水口，所述过滤出水口外设有沉淀区，所述下腔体两侧设有净水出水口。本发明的有益效果是，结构简单，实用性强。

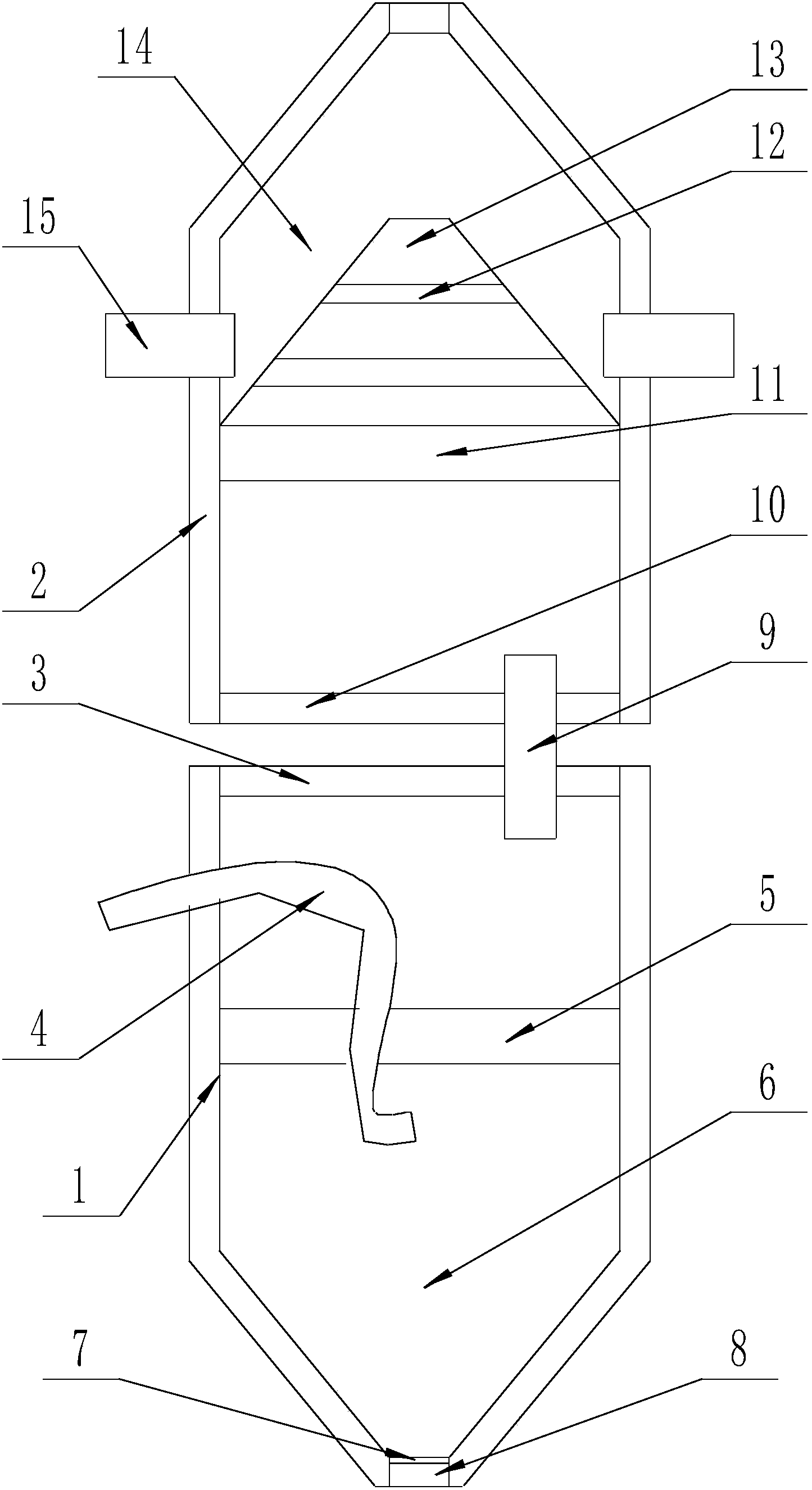

摘要附图
权利要求书
1.一种立体式污水过滤器，包括上腔体(1)和下腔体(2)，其特征在于，所述上腔体(1)设有上腔盖(3)，所述上腔体(1)一侧设有污水输入管(4)，所述污水输入管(4)下端设有栅格(5)，所述栅格(5)下端设有第一沉淀区(6)，所述第一沉淀区(6)下端设有第一污泥出口(7)，所述第一污泥出口(7)一侧设有第一端盖(8)，所述上腔盖(3)上设有连接管(9)，所述连接管(9)上连接着下腔盖(10)，所述下腔盖(10)上设有下腔体(2)，所述下腔体(2)内设有过滤网(11)，所述过滤网(11)上端设有消毒网(12)，所述消毒网(12)上端设有过滤出水口(13)，所述过滤出水口(13)外设有沉淀区(14)，所述下腔体(2)两侧设有净水出水口(15)。
2.根据权利要求1所述的一种立体式污水过滤器，其特征在于，所述污水输入管(4)插接在第一沉淀区(6)的内部。
3.根据权利要求1所述的一种立体式污水过滤器，其特征在于，所述连接管(9)贯穿连通下腔盖(10)和上腔盖(3)。
4.根据权利要求1所述的一种立体式污水过滤器，其特征在于，所述上腔体(1)和下腔体(2)的形状大小相同。
5.根据权利要求1所述的一种立体式污水过滤器，其特征在于，所述过滤网(11)的大小尺寸大于消毒网(12)的大小尺寸。
说明书
一种立体式污水过滤器
技术领域
本发明涉及污水处理领域，特别是一种立体式污水过滤器。
背景技术
在污水回收中，过滤器作为废水回收的辅助装置，给人们的生活带来了便利，过滤器在我们日常生活和工作中，具有十分重要的作用，它可以提供人们安心舒适生活品质，和一个愉快地好心情，但是在生活中我们的过滤器，过滤的不彻底，有些金属元素还包含在水中，这样就会给人们带来用水安全的隐患，所以生产一种立体式污水过滤器是非常必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种立体式污水过滤器。
实现上述目的本发明的技术方案为，包括上腔体和下腔体，所述上腔体设有上腔盖，所述上腔体一侧设有污水输入管，所述污水输入管下端设有栅格，所述栅格下端设有第一沉淀区，所述第一沉淀区下端设有第一污泥出口，所述第一污泥出口一侧设有第一端盖，所述上腔盖上设有连接管，所述连接管上连接着下腔盖，所述下腔盖上设有下腔体，所述下腔体内设有过滤网，所述过滤网上端设有消毒网，所述消毒网上端设有过滤出水口，所述过滤出水口外设有沉淀区，所述下腔体两侧设有净水出水口。
所述污水输入管插接在第一沉淀区的内部。
所述连接管贯穿连通下腔盖和上腔盖。
所述上腔体和下腔体的形状大小相同。
所述过滤网的大小尺寸大于消毒网的大小尺寸。
利用本发明的技术方案制作的一种立体式污水过滤器，结构简单紧凑、经济实用、成本低廉，保护环境，和资源再利用，用时机体机构整合到一起，可以大大提高人们的生活质量，使人们心情愉悦。
