申请日2015.05.20
公开(公告)日2016.01.13
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水多层过滤处理装置，包括过滤装置本体，所述过滤装置本体包括沉淀过滤室和旋转过滤室，所述沉淀过滤室上侧设置有第一入水口，所述第一入水口设置有第一滤网，所述沉淀过滤室一端下侧设置有第一排污口，所述沉淀过滤室一侧设置有过滤膜，所述过滤膜后设置有第一出水口，所述第一出水口通过管道与旋转过滤室的一侧连接，所述第一出水口与管道之间设置有活性碳过滤层，所述旋转过滤室一侧设置有第二出水口。本实用新型提供的污水过滤装置通过对污水进行多次过滤，能够使过滤后的水质达到排放标准，采用旋转设备过滤，处理效率更高，同时本实用新型采用网状结构的过滤设备生产成本低，易推广。
权利要求书

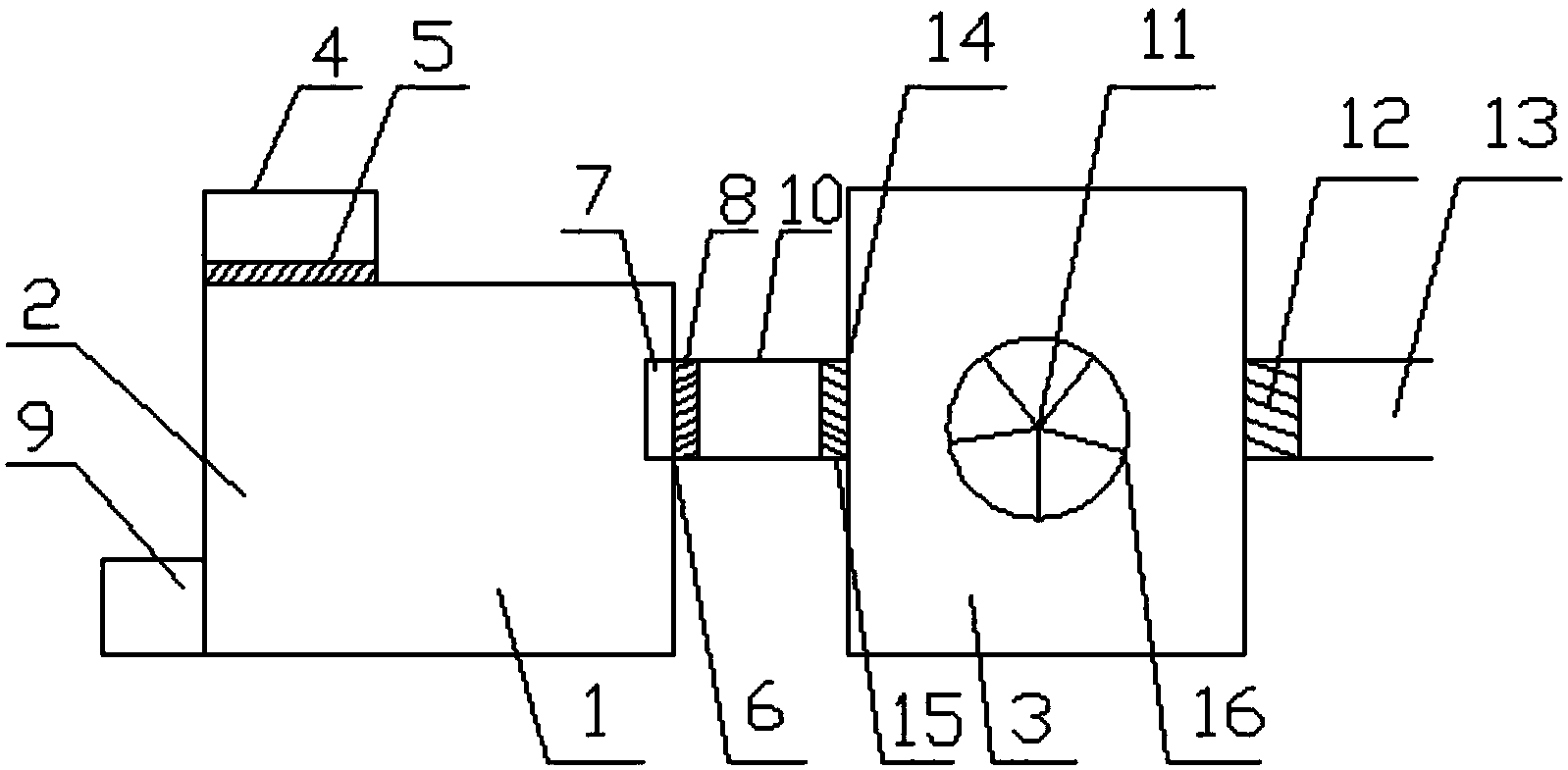

1.一种污水多层过滤处理装置，包括过滤装置本体(1)，其特征在于，所述过滤装置本体(1)包括沉淀过滤室(2)和旋转过滤室(3)，所述沉淀过滤室(2)上侧设置有第一入水口(4)，所述第一入水口(4)设置有第一滤网(5)，所述沉淀过滤室(2)一端下侧设置有第一排污口(9)，所述沉淀过滤室(2)一侧设置有过滤膜(7)，所述过滤膜(7)后设置有第一出水口(6)，所述第一出水口(6)通过管道(10)与旋转过滤室(3)的一侧连接，所述第一出水口(6)与管道(10)之间设置有活性碳过滤层(8)，所述旋转过滤室(3)一侧设置有第二出水口(13)。
2.根据权利要求1所述的一种污水多层过滤处理装置，其特征在于，所述管道(10)与旋转过滤室(3)连接处设置有第二入水口(14)，所述第二入水口(14)一侧设置有第二滤网(15)。
3.根据权利要求1所述的一种污水多层过滤处理装置，其特征在于，所述旋转过滤室(3)内部设置有旋转设备(16)，所述第二出水口(13)设置有第三滤网(12)。
4.根据权利要求1所述的一种污水多层过滤处理装置，其特征在于，所述旋转设备(16)采用防水涡轮风扇(11)、数量为1～3个。
说明书
一种污水多层过滤处理装置
技术领域
本实用新型涉及一种污水过滤装置，具体涉及一种污水多层过滤处理装置，属于污水处理设备技术领域。
背景技术
目前，污水处理工艺就是对城市生活污水和工业废水的各种经济、合理、科学、行之有效的工艺方法。污水处理被广泛应用于建筑、农业,交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。目前污水处理属于集中处理，初级处理效果不好，深度处理造价非常高，因此需要一种可以小规模广泛使用的污水处理装置，同时能够达到很好的处理效果，近年来，由于政府部门的大量宣传，人们逐渐感觉到污染的严重性，从而花费大量的资金投入对污染的水体进行处理，但是效果不明显。治理需要从源头抓起，应当首先把经过污染的水集中起来进行处理，而对集中的污染水进行处理需要一定的设备支持。
同时，传统的污水过滤装置，并不能有效地解决生产时所产生的污水，而且工作效率不高，不能对污水进行多次过滤，不能使过滤后的水质达到排放标准，而且过滤处理装置较贵，不宜普遍。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种污水多层过滤处理装置，通提供的污水过滤装置通过对污水进行多次过滤，能够使过滤后的水质达到排放标准，采用旋转设备过滤，处理效率更高，同时本发明采用网状结构的过滤设备生产成本低，易推广，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种污水多层过滤处理装置，包括过滤装置本体，所述过滤装置本体包括沉淀过滤室和旋转过滤室，所述沉淀过滤室上侧设置有第一入水口，所述第一入水口设置有第一滤网，所述沉淀过滤室一端下侧设置有第一排污口，所述沉淀过滤室一侧设置有过滤膜，所述过滤膜后设置有第一出水口，所述第一出水口通过管道与旋转过滤室的一侧连接，所述第一出水口与管道之间设置有活性碳过滤层，所述旋转过滤室一侧设置有第二出水口。
作为本实用新型的一种优选技术方案，所述管道与旋转过滤室连接处设置有第二入水口，所述第二入水口一侧设置有第二滤网。
作为本实用新型的一种优选技术方案，所述旋转过滤室内部设置有旋转设备，所述第二出水口设置有第三滤网。
作为本实用新型的一种优选技术方案，所述旋转设备采用防水涡轮风扇、数量为1～3个。
本实用新型所达到的有益效果是：提供一种污水多层过滤处理装置，通提供的污水过滤装置通过对污水进行多次过滤，能够使过滤后的水质达到排放标准，采用旋转设备过滤，处理效率更高，同时本发明采用网状结构的过滤设备生产成本低，结构简单，便于推广。
