申请日2016.07.22
公开(公告)日2016.11.16
IPC分类号C02F9/02; C02F103/28
摘要
本发明公开了一种造纸用锅炉补给水处理装置及清洗方法，包括储水箱、送水泵、石英砂过滤器、活性炭过滤器、中间水箱、阳离子交换器、除碳过滤器、阴离子交换器和混合离子交换器;阳离子交换器包括壳体、阳离子树脂层和清洗装置，阳离子树脂层设置于壳体内;清洗装置包括正向冲洗管路、反向冲洗管路、压缩空气管路和波轮清洗装置;波轮清洗装置包括波轮和波轮驱动电机，所述波轮设置于壳体内侧的底部，波轮驱动电机设置于壳体外，波轮传动轴与波轮驱动电机连接。本造纸用锅炉补给水处理装置及清洗方法可有益清除阳离子交换器内的结垢，有效延长阳离子树脂层的使用寿命，以及保证补给水的质量。
权利要求书
1.一种造纸用锅炉补给水处理装置，其特征在于，包括沿水流方向依次连接的储水箱、第一送水泵、石英砂过滤器、活性炭过滤器、中间水箱、第二送水泵、阳离子交换器、除碳过滤器、阴离子交换器和混合离子交换器;

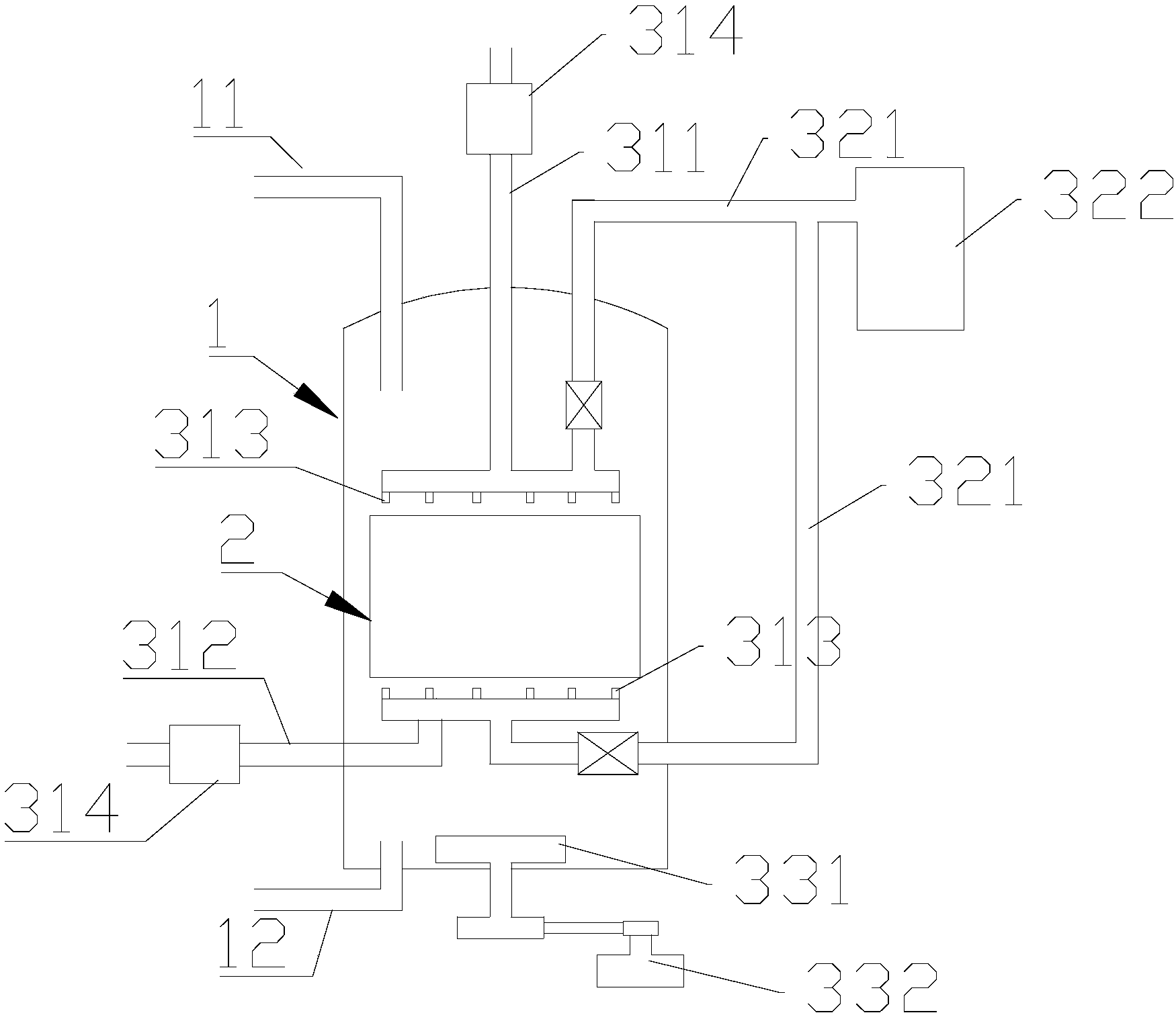

所述阳离子交换器包括壳体、阳离子树脂层和清洗装置，壳体上设置有进水口和出水口，所述阳离子树脂层设置于壳体内;
所述清洗装置包括正向冲洗管路、反向冲洗管路、压缩空气管路和波轮清洗装置;
所述正向冲洗管路从壳体顶部伸入至阳离子树脂层上方，反向冲洗管路从壳体底部伸入至阳离子树脂层下方，正向冲洗管路和反向冲洗管路的末端设置有高压喷嘴，正向冲洗管路和反向冲洗管路中分别设置有高压脉冲泵，高压脉冲泵驱动管路内液体以脉冲方式向高压喷嘴运动，形成高压脉冲水柱喷向阳离子树脂层;
所述压缩空气管路的一端连接于压缩空气源，另一端连接于所述正向冲洗管路和反向冲洗管路末端的高压喷嘴，由压缩空气源产生的高压气体对阳离子树脂层进行擦洗;
所述波轮清洗装置包括波轮和波轮驱动电机，所述波轮可旋转的设置于壳体内侧的底部，波轮驱动电机设置于壳体外，波轮底部连接有传动轴，传动轴穿过壳体并通过同步带与波轮驱动电机连接。
2.根据权利要求1所述的造纸用锅炉补给水处理装置，其特征在于，所述壳体的内表面设置有内表衬胶。
3.根据权利要求1所述的造纸用锅炉补给水处理装置，其特征在于，所述正向冲洗管路和反向冲洗管路的末端分别设置有与阳离子树脂层上下表面平行的连接管，所述连接管上等间隔的设置有两个以上高压喷嘴。
4.一种造纸用锅炉补给水处理装置的清洗方法，其特征在于，所述造纸用锅炉补给水处理装置为权利要求1至3任一所述的造纸用锅炉补给水处理装置，该造纸用锅炉补给水处理装置的清洗方法包括以下步骤：
步骤一、通过出水口排清壳体内的液体，通过正向冲洗管路产生高压脉冲水柱和压缩空气源所产生的高压气流交替冲洗清洗阳离子树脂层上表面，直到出水口排出的水澄清为止;
步骤二、通过反向冲洗管路产生高压脉冲水柱和压缩空气源所产生的高压气流交替冲洗清洗阳离子树脂层下表面，直到出水口排出的水澄清为止;
步骤三、向壳体内注水至阳离子树脂层上表面，通过波轮驱动电机驱动波轮正转与反转，使壳体内形成旋转水流对阳离子树脂层清洗，直到出水口排出的水澄清为止;
步骤四、向壳体内注水至阳离子树脂层上表面，通过所述压缩空气管路产生高压气体并由反向冲洗管路通入壳体内，形成高压曝气对阳离子树脂层清洗，同时通过波轮驱动电机驱动波轮正转与反转，使壳体内形成旋转水流对阳离子树脂层清洗，直到出水口排出的水澄清为止。
说明书
一种造纸用锅炉补给水处理装置及清洗方法
技术领域
本发明涉及造纸技术领域，特别是涉及一种造纸用锅炉补给水处理装置及清洗方法。
背景技术
长期的实践使人们认识到，热力系统中水的品质是影响锅炉、汽轮机等热力设备安全、经济运行的重要因素之一。没有经过净化处理的天然水含有许多杂质，这种水进入汽水循环系统将会造成各种危害。为了保证热力系统中胡良好的水质，必须对水进行适当的净化处理和严格地监督汽水质量。煤气发电是利用煤气燃烧产生的热量加热锅炉，再利用锅炉产生的蒸汽驱动发电机发电。而锅炉用补给水需要经过严格的处理，否则锅炉容易结垢，降低热量利用率;现有技术中的水处理设备处理后的水中的离子含量仍然较高，使得锅炉在长期运行中仍然会出现结垢等问题。原水带来的少量悬浮物在制备补给水过程中主要积累在阳床，如不能彻底清除会导致树脂严重污染，表现为树脂颜色加深、制水质量劣化、周期制水量减少、再生剂消耗增加等。
发明内容
为解决上述技术问题，本发明提供了一种造纸用锅炉补给水处理装置，用于解决现有的造纸用锅炉补给水系统易结垢，使制水质量劣化、周期制水量减少、再生剂消耗增加等问题。
本发明是这样实现的：
一种造纸用锅炉补给水处理装置，包括沿水流方向依次连接的储水箱、第一送水泵、石英砂过滤器、活性炭过滤器、中间水箱、第二送水泵、阳离子交换器、除碳过滤器、阴离子交换器和混合离子交换器;
所述阳离子交换器包括壳体、阳离子树脂层和清洗装置，壳体上设置有进水口和出水口，所述阳离子树脂层设置于壳体内;
所述清洗装置包括正向冲洗管路、反向冲洗管路、压缩空气管路和波轮清洗装置;
所述正向冲洗管路从壳体顶部伸入至阳离子树脂层上方，反向冲洗管路从壳体底部伸入至阳离子树脂层下方，正向冲洗管路和反向冲洗管路的末端设置有高压喷嘴，正向冲洗管路和反向冲洗管路中分别设置有高压脉冲泵，高压脉冲泵驱动管路内液体以脉冲方式向高压喷嘴运动，形成高压脉冲水柱喷向阳离子树脂层;
所述压缩空气管路的一端连接于压缩空气源，另一端连接于所述正向冲洗管路和反向冲洗管路末端的高压喷嘴，由压缩空气源产生的高压气体对阳离子树脂层进行擦洗;
所述波轮清洗装置包括波轮和波轮驱动电机，所述波轮可旋转的设置于壳体内侧的底部，波轮驱动电机设置于壳体外，波轮底部连接有传动轴，传动轴穿过壳体并通过同步带与波轮驱动电机连接。
进一步的，所述壳体的内表面设置有内表衬胶。
进一步的，所述正向冲洗管路和反向冲洗管路的末端分别设置有与阳离子树脂层上下表面平行的连接管，所述连接管上等间隔的设置有两个以上高压喷嘴。
为解决上述技术问题，本发明提供的另一技术方案为：
一种造纸用锅炉补给水处理装置的清洗方法，所述造纸用锅炉补给水处理装置为以上技术方案所述的造纸用锅炉补给水处理装置，该造纸用锅炉补给水处理装置的清洗方法包括以下步骤：
步骤一、通过出水口排清壳体内的液体，通过正向冲洗管路产生高压脉冲水柱和压缩空气源所产生的高压气流交替冲洗清洗阳离子树脂层上表面，直到出水口排出的水澄清为止;
步骤二、通过反向冲洗管路产生高压脉冲水柱和压缩空气源所产生的高压气流交替冲洗清洗阳离子树脂层下表面，直到出水口排出的水澄清为止;
步骤三、向壳体内注水至阳离子树脂层上表面，通过波轮驱动电机驱动波轮正转与反转，使壳体内形成旋转水流对阳离子树脂层清洗，直到出水口排出的水澄清为止;
步骤四、向壳体内注水至阳离子树脂层上表面，通过所述压缩空气管路产生高压气体并由反向冲洗管路通入壳体内，形成高压曝气对阳离子树脂层清洗，同时通过波轮驱动电机驱动波轮正转与反转，使壳体内形成旋转水流对阳离子树脂层清洗，直到出水口排出的水澄清为止。
本发明的有益效果为：本发明造纸用锅炉补给水处理装置包括储水箱、第一送水泵、石英砂过滤器、活性炭过滤器、中间水箱、第二送水泵、阳离子交换器、除碳过滤器、阴离子交换器和混合离子交换器，可为锅炉循环供水;所述阳离子交换器包括壳体、阳离子树脂层和清洗装置，所述清洗装置包括正向冲洗管路、反向冲洗管路、压缩空气管路和波轮清洗装置，由所述正向冲洗管路、反向冲洗管路以及压缩空气管路可对阳离子树脂层上下表面以高压水与高压气体交替进行擦洗，由所述波轮清洗装置可对阳离子树脂层整体进行冲洗，从而有效洗净阳离子树脂层表达的结垢。
