申请日2016.07.22
公开(公告)日2016.11.09
IPC分类号C02F9/14; B01D53/85; B01D53/04; B01D53/22; B01D53/50; B01D53/70; B01D53/58; B01D46/00; B01D53/68
摘要
本发明公开了一种用于净化铝行业产生的污水废气的设备，包括进气管、进水管、处理箱、出水管、出气管和膜池;处理箱内部包括四层，从上到下依次为净化层、吸附层、除氟层和废水废气层，净化层中包括固定化微生物球;处理箱外部设置磁场发生器;一种用于净化铝行业产生的废水废气的设备中将净化后的废水废气混合进入膜池中，膜池中的膜组件能够净化废水，通过废气的冲刷能够防止膜污染，设置废水与废气的比例在1：3～1：2之间，废气冲刷膜组件的效果最好;固定化微生物球能够去除废水和废气中的氨氮和颗粒物;吸附层采用活性炭与秸秆，节能环保。
权利要求书

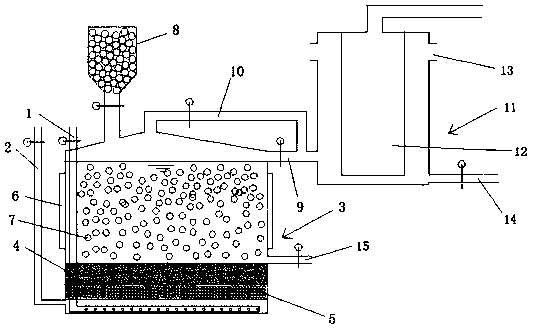

1.一种用于净化铝行业产生的废水废气的设备，其特征在于：包括进气管(1)、进水管(2)、处理箱(3)、出水管(9)、出气管(10)和膜池(11);所述的进气管(1)设置于处理箱(3)底部，所述的进气管(1)上设置多个小孔;所述的进水管(2)连接处理箱(3)，位于处理箱(3)顶部;所述的处理箱(3)内部包括四层，从上到下依次为净化层、吸附层(4)、除氟层(5)和废水废气层，所述的净化层中包括固定化微生物球(7)，固定化微生物球(7)能够去除废水和废气中的磷、氨氮、部分二氧化硫气体、残留的二噁英类、悬浮物和颗粒物;所述的吸附层(4)的材料采用活性炭与秸秆制成的混合物，不仅能够吸附废水中的重金属和悬浮物，而且能够吸附废气中的二氧化硫气体、颗粒物和二噁英类;所述的除氟层(5)的材料采用除氟滤料，能够去除废水和废气中的氟和氟化物;所述的废水废气层连接进水管(2)，所述的废水废气层中包括进气管(1)，所述的废水废气层用于供给废水和废气;
所述的处理箱(3)外部设置磁场发生器(6)、容器(8)和排污口b(15)，所述的磁场发生器(6)用于使固定化微生物球(7)处于悬浮状态;所述的容器(8)内盛装固定化微生物球(7)，用于定期补充处理箱(3)中的固定化微生物球(7);所述的排污口b(15)用于排出净化层中的固定化微生物球(7)以及沉淀物;
所述的出水管(9)的一端连接处理箱(3)，用于将净化层的上层水排出，所述的出气管(10)的一端连接处理箱(3)的顶部，所述的出气管(10)的另一端和出水管(9)相连，用于使净化后的废水和废气混合进入膜池(11);所述的膜池(11)包括膜组件(12)、出气口(13)和排污口a(14);所述的膜组件(12)用于净化处理箱(3)处理后的废水，所述的出气口(13)用于排出废气，所述的排污口a(14)用于排出膜组件(12)阻隔的污物;
所述的出水管(9)和出气管(10)上设置流量阀，用于控制废水和废气的混合比例，废水与废气混合后进入膜池(11)，所述的膜组件(12)能够过滤废水，混合的废气能够冲刷膜组件(12)，使污垢难以附着在膜组件(12)表面，并且能够去除已经附着在膜组件(12)表面的污垢，设置废水与废气的比例在1：3～1：2;
所述的固定化微生物球(7)包括磁介质(16)和活性污泥(17)，所述的磁介质(16)为经过钝化处理后的金属镍，所述的磁介质(16)不带有磁性，但是能够在磁场的作用下发生磁化;所述的活性污泥(17)富含微生物;所述的活性污泥(17)包裹着磁介质(16)，形成球状。
说明书
一种用于净化铝行业产生的废水废气的设备
技术领域
本发明涉及铝行业产生的废水废气的领域，具体为一种用于净化铝行业产生的废水废气的设备。
背景技术
我国是铝产量的大国，但是和其他的发达国家相比，整个行业结构是不合理的，再生铝产业规模发展落后。发展再生铝产业可以解决我国铝行业的危机，符合当今世界铝行业发展的趋势，符合我国可持续发展和科学发展观相关政策的需要，因此我国铝行业结构亟待加大再生铝产业的发展比例。目前我国废铝企业的环境现状看，对环境造成污染的主要污染物是废烟气。
铝行业产生的废水包括冷却水和洗涤水，冷却水循环使用，不外排，洗涤水通过沉降槽沉淀，澄清后上清液循环使用，也能够做到不对外排放，但是生活污水、场地冲洗水、生产废水、与原料接触的雨水等需要对外排放，这类废水中含有重金属、磷、氨氮和悬浮物等，常规的处理铝工业废水投入大，而且效果不好。
再生铝企业排放的大气特征污染物主要有颗粒物、SO2、氟及氟化物和二噁英类，其中大多数都会对环境产生较大影响。结合现阶段再生铝企业的污染物排放现状来看，新标准执行后，部分企业的烟气颗粒物排放浓度、二噁英排放浓度和氟化物排放浓度难以达标。
通过活性炭和秸秆的吸附可以吸附二氧化硫、重金属物质、颗粒物、悬浮物、二噁英等;通过微生物的作用能够去除磷、氨氮、二噁英、二氧化硫、颗粒物和悬浮物等;通过除氟滤料能够去除氟及氟化物。
发明内容
本发明的目的在于提供一种用于净化铝行业产生的废水废气的设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于净化铝行业产生的废水废气的设备，包括进气管、进水管、处理箱、出水管、出气管和膜池;所述的进气管设置于处理箱底部，所述的进气管上设置多个小孔;所述的进水管连接处理箱，位于处理箱顶部;所述的处理箱内部包括四层，从上到下依次为净化层、吸附层、除氟层和废水废气层，所述的净化层中包括固定化微生物球，固定化微生物球能够去除废水和废气中的磷、氨氮、部分二氧化硫气体、残留的二噁英类、悬浮物和颗粒物;所述的吸附层的材料采用活性炭与秸秆制成的混合物，不仅能够吸附废水中的重金属和悬浮物，而且能够吸附废气中的二氧化硫气体、颗粒物和二噁英类;所述的除氟层的材料采用除氟滤料，能够去除废水和废气中的氟和氟化物;所述的废水废气层连接进水管，所述的废水废气层中包括进气管，所述的废水废气层用于供给废水和废气;
所述的处理箱外部设置磁场发生器、容器和排污口b，所述的磁场发生器用于使固定化微生物球处于悬浮状态;所述的容器内盛装固定化微生物球，用于定期补充处理箱中的固定化微生物球;所述的排污口b用于排出净化层中的固定化微生物球以及沉淀物;
所述的出水管的一端连接处理箱，用于将净化层的上层水排出，所述的出气管的一端连接处理箱的顶部，所述的出气管的另一端和出水管相连，用于使净化后的废水和废气混合进入膜池;所述的膜池包括膜组件、出气口和排污口a;所述的膜组件用于净化处理箱处理后的废水，所述的出气口用于排出废气，所述的排污口a用于排出膜组件阻隔的污物;
所述的出水管和出气管上设置流量阀，用于控制废水和废气的混合比例，废水与废气混合后进入膜池，所述的膜组件能够过滤废水，混合的废气能够冲刷膜组件，使污垢难以附着在膜组件表面，并且能够去除已经附着在膜组件表面的污垢，设置废水与废气的比例在1：3～1：2;
所述的固定化微生物球包括磁介质和活性污泥，所述的磁介质为经过钝化处理后的金属镍，所述的磁介质不带有磁性，但是能够在磁场的作用下发生磁化;所述的活性污泥富含微生物;所述的活性污泥包裹着磁介质，形成球状。
与现有技术相比，本发明的有益效果是：一、所述的一种用于净化铝行业产生的废水废气的设备中将净化后的废水废气混合进入膜池中，膜池中的膜组件能够再次净化废水，同时，通过废气的冲刷使污垢难以附着在膜组件表面，并且能够去除已经附着在膜组件表面的污垢，当废水与废气的比例在1:3～1:2之间时，废气冲刷膜组件的效果最好，有效的阻止了膜污染而且延长了膜组件的使用寿命;二、所述的一种用于净化铝行业产生的废水废气的设备中的固定化微生物球能够去除废水和废气中的去除磷、氨氮、二噁英、二氧化硫、颗粒物和悬浮物，废气能够为固定化微生物球曝气提供氧气;固定化微生物球采用固定化的方式能够使微生物固定起来，这种方式不仅能够保持住微生物的活性，更好地净化水质，而且能够更好地使吸附水中的颗粒物;固定化微生物球能够在磁场发生器的作用下处于悬浮状态，从而有利于促进微生物的循环以及提高微生物活性，可以更好地净化水质;通过磁场控制固定化微生物球的方式还不会使固定化微生物球发生损坏;三、所述的一种用于净化铝行业产生的废水废气的设备中的处理箱中设置的吸附层采用活性炭与秸秆制成的混合物，能够有效的除去二氧化硫、重金属物质、颗粒物、悬浮物、二噁英等，而且有效的利用秸秆，资源再利用，节能环保。
