申请日2016.07.22
公开(公告)日2016.11.09
IPC分类号C02F1/00
摘要
一种污水净化槽控制系统，包括空气压缩机、水泵、氧化还原电位传感器、溶解氧传感器、pH值传感器和控制器;空气压缩机、水泵、氧化还原电位传感器、溶解氧传感器和pH值传感器均与控制器连接，空气压缩机上的出气口上连接有调节阀，调节阀与控制器连接。该系统通过对污水净化槽内水体氧化还原电位、溶解氧及pH值的控制，可监控水质水量，掌握污水处理的实时信息，并通过各执行器的连续调节，实现各项指标的实时控制，使其与设定值相同，提高污水处理质量及效率。
权利要求书
1.一种污水净化槽控制系统，包括空气压缩机、水泵、氧化还原电位传感器、溶解氧传感器、pH值传感器和控制器;其特征是：空气压缩机、水泵、氧化还原电位传感器、溶解氧传感器和pH值传感器均与控制器连接，空气压缩机上的出气口上连接有调节阀，调节阀与控制器连接;
将水泵的进水口与污水源连接，出水口与污水净化槽连接，空气压缩机上的出气口与污水净化槽连接，氧化还原电位传感器、溶解氧传感器和pH值传感器均设置在污水净化槽中;控制器接收氧化还原电位传感器、溶解氧传感器及pH值传感器发送的氧化还原电位实际值、溶解氧含量实际值及pH实际值，与氧化还原电位设定值、溶解氧含量设定值及pH设定值比较，控制器通过计算氧化还原电位、溶解氧含量及pH值的控制误差，来控制水泵的流量以及空气压缩机的流量，同时控制调节各调节阀的开口，以连续调节各出气口的输出气量，使污水净化槽内的氧化还原电位、溶解氧含量及pH值达到设定值。
2.根据权利要求1所述的污水净化槽控制系统，其特征是：所述空气压缩机和水泵采用由变频器驱动的变频电机，变频器与控制器连接。
说明书
一种污水净化槽控制系统
技术领域
本发明涉及一种用于污水净化槽的控制系统，属于水处理系统领域。
背景技术
随着计算机技术及嵌入式控制技术的不断发展，污水净化槽对于水处理质量、精度及效率的需求也在不断增加，目前各类污水净化槽设备仅能实现开关量控制，无法实现连续调节，污水处理质量差，效率低。
发明内容
本发明针对现有污水净化槽在控制方面存在的无法连续调节等不足，提供一种能够连续调节、处理质量好、效率高的污水净化槽控制系统。
本发明的污水净化槽控制系统，采用以下技术方案：

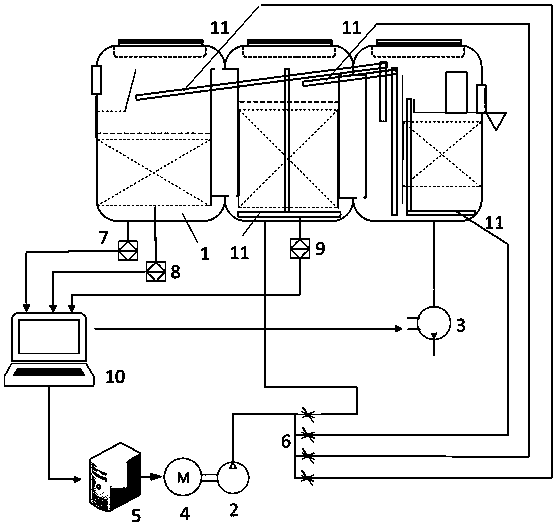

该污水净化槽控制系统，包括空气压缩机、水泵、氧化还原电位传感器、溶解氧传感器、pH值传感器和控制器;空气压缩机、水泵、氧化还原电位传感器、溶解氧传感器和pH值传感器均与控制器连接，空气压缩机上的出气口上连接有调节阀，调节阀与控制器连接;
将水泵的进水口与污水源连接，出水口与污水净化槽连接，空气压缩机上的出气口与污水净化槽连接，氧化还原电位传感器、溶解氧传感器和pH值传感器均设置在污水净化槽中;控制器接收氧化还原电位传感器、溶解氧传感器及pH值传感器发送的氧化还原电位实际值、溶解氧含量实际值及pH实际值，与氧化还原电位设定值、溶解氧含量设定值及pH设定值比较，控制器通过计算氧化还原电位、溶解氧含量及pH值的控制误差，来控制水泵的流量以及空气压缩机的流量，同时控制调节各调节阀的开口，以连续调节各出气口的输出气量，使污水净化槽内的氧化还原电位、溶解氧含量及pH值达到设定值。
所述空气压缩机和水泵采用由变频器驱动的变频电机，变频器与控制器连接。控制器通过调节变频器的输出频率调节变频电机的转速，进而控制空气压缩机的气量或水泵的流量。
本发明通过对污水净化槽内水体氧化还原电位、溶解氧及pH值的控制，可监控水质水量，掌握污水处理的实时信息，并通过各执行器的连续调节，实现各项指标的实时控制，使其与设定值相同，提高污水处理质量及效率。
