申请日2016.07.22
公开(公告)日2016.11.16
IPC分类号C02F3/34; C02F1/44; B01D53/84; B01D53/60; B01D53/68; B01D49/00
摘要
本发明公开了用于生产锌的行业的污水废气的处理装备，包括进气管、进水管、处理箱、出水管、出气管和膜池;处理箱内部包括四层，从上到下依次为净化层、重金属吸附层、除氯层和污水废气层，净化层中包括固定化微生物球;用于生产锌的行业的污水废气的处理装备中将净化后的污水废气混合进入膜池中，膜池中的膜组件能够净化污水，通过废气的冲刷能够防止膜污染，设置污水与废气的比例在1：1.5～1：1之间，废气冲刷膜组件的效果最好;固定化微生物球能够去除污水和废气中的氮氧化物和颗粒物;处理箱中设置的重金属吸附层能够除去重金属物质，除氯层采用活性炭和卤素降解还原菌的混合物组成出氯层用于吸附氯化物，针对性强。
权利要求书

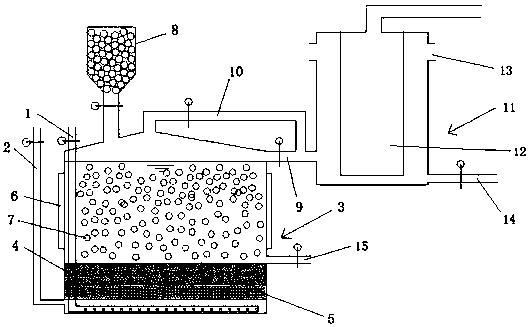

1.用于生产锌的行业的污水废气的处理装备，其特征在于：包括进气管(1)、进水管(2)、处理箱(3)、出水管(9)、出气管(10)和膜池(11);所述的进气管(1)设置于处理箱(3)底部，所述的进气管(1)上设置多个小孔;所述的进水管(2)连接处理箱(3)，位于处理箱(3)顶部;所述的处理箱(3)内部包括四层，从上到下依次为净化层、重金属吸附层(4)、除氯层(5)和污水废气层，所述的净化层中包括固定化微生物球(7)，固定化微生物球(7)能够去除污水和废气中的二氧化硫、氮氧化物、颗粒物和悬浮物;所述的重金属吸附层(4)的材料采用生物吸附剂，所述的生物吸附剂为霉菌，能够吸附污水和废气中的重金属;所述的除氯层(5)由活性炭和卤素降解还原菌组成，用于除去废气中的氯化物;所述的污水废气层连接进水管(2)，所述的污水废气层中包括进气管(1)，所述的污水废气层用于供给污水和废气;
所述的处理箱(3)外部设置磁场发生器(6)、容器(8)和排污口b(15)，所述的磁场发生器(6)用于使固定化微生物球(7)处于悬浮状态;所述的容器(8)内盛装固定化微生物球(7)，用于定期补充处理箱(3)中的固定化微生物球(7);所述的排污口b(15)用于排出净化层中的固定化微生物球(7)以及沉淀物;
所述的出水管(9)的一端连接处理箱(3)，用于将净化层的上层水排出，所述的出气管(10)的一端连接处理箱(3)的顶部，所述的出气管(10)的另一端和出水管(9)相连，用于使净化后的污水和废气混合进入膜池(11);所述的膜池(11)包括膜组件(12)、出气口(13)和排污口a(14);所述的膜组件(12)用于净化处理箱(3)处理后的污水，所述的出气口(13)用于排出废气，所述的排污口a(14)用于排出膜组件(12)阻隔的污物;
所述的出水管(9)和出气管(10)上设置流量阀，用于控制污水和废气的混合比例，污水与废气混合后进入膜池(11)，所述的膜组件(12)能够过滤污水，混合的废气能够冲刷膜组件(12)，使污垢难以附着在膜组件(12)表面，并且能够去除已经附着在膜组件(12)表面的污垢，设置污水与废气的比例在1：1.5～1：1;
所述的固定化微生物球(7)包括磁介质(16)和活性污泥(17)，所述的磁介质(16)为经过钝化处理后的金属镍，所述的磁介质(16)不带有磁性，但是能够在磁场的作用下发生磁化;所述的活性污泥(17)富含微生物;所述的活性污泥(17)包裹着磁介质(16)，形成球状。
说明书
用于生产锌的行业的污水废气的处理装备
技术领域
本发明涉及产锌行业产生的污水废气的领域，具体为用于生产锌的行业的污水废气的处理装备。
背景技术
近些年随着炼锌技术不断提升，锌原料消耗巨大，锌矿资源越采越少，金属锌面临着原料供应短缺的局面，未来将有更多地区可能出现无矿可采的情形。因此合理的利用资源及资源回收再利用成为人们日渐关注的焦点。目前世界上的锌70%来自于开采的锌矿石，而30%源于回收锌或二次锌。随着锌生产和锌回收技术的进步，现在80%的可回收锌已经被回收了，而且锌可以在生产和使用的各个阶段进行回收，例如，回收生产镀锌钢板时产生的废料，制造和安装过程中产生的废料及终端产品废料等。
锌企业大部分不产生生产污水，少部分企业产生的冲洗污水含有悬浮物;再生锌生产过程中产生的大气特征污染物为颗粒污染物、重金属蒸汽、SO2、氮氧化物和氯化物。
通过重金属吸附层可以吸附掉重金属，除氯层采用活性炭和卤素降解还原菌的混合物组成除氯层用于吸附氯化物;通过微生物的作用能够去除二氧化硫、氮氧化物、颗粒物和悬浮物等。
发明内容
本发明的目的在于提供用于生产锌的行业的污水废气的处理装备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：用于生产锌的行业的污水废气的处理装备，包括进气管、进水管、处理箱、出水管、出气管和膜池;所述的进气管设置于处理箱底部，所述的进气管上设置多个小孔;所述的进水管连接处理箱，位于处理箱顶部;所述的处理箱内部包括四层，从上到下依次为净化层、重金属吸附层、除氯层和污水废气层，所述的净化层中包括固定化微生物球，固定化微生物球能够去除污水和废气中的二氧化硫、氮氧化物、颗粒物和悬浮物;所述的重金属吸附层的材料采用生物吸附剂，所述的生物吸附剂为霉菌，能够吸附污水和废气中的重金属;所述的除氯层由活性炭和卤素降解还原菌组成，用于除去废气中的氯化物;所述的污水废气层连接进水管，所述的污水废气层中包括进气管，所述的污水废气层用于供给污水和废气;
所述的处理箱外部设置磁场发生器、容器和排污口b，所述的磁场发生器用于使固定化微生物球处于悬浮状态;所述的容器内盛装固定化微生物球，用于定期补充处理箱中的固定化微生物球;所述的排污口b用于排出净化层中的固定化微生物球以及沉淀物;
所述的出水管的一端连接处理箱，用于将净化层的上层水排出，所述的出气管的一端连接处理箱的顶部，所述的出气管的另一端和出水管相连，用于使净化后的污水和废气混合进入膜池;所述的膜池包括膜组件、出气口和排污口a;所述的膜组件用于净化处理箱处理后的污水，所述的出气口用于排出废气，所述的排污口a用于排出膜组件阻隔的污物;
所述的出水管和出气管上设置流量阀，用于控制污水和废气的混合比例，污水与废气混合后进入膜池，所述的膜组件能够过滤污水，混合的废气能够冲刷膜组件，使污垢难以附着在膜组件表面，并且能够去除已经附着在膜组件表面的污垢，设置污水与废气的比例在1：1.5～1：1;
所述的固定化微生物球包括磁介质和活性污泥，所述的磁介质为经过钝化处理后的金属镍，所述的磁介质不带有磁性，但是能够在磁场的作用下发生磁化;所述的活性污泥富含微生物;所述的活性污泥包裹着磁介质，形成球状。
