申请日2015.05.20
公开(公告)日2015.11.18
IPC分类号B01F7/18; C02F9/14
摘要
本实用新型提供基于活性污泥法的污水处理设备，在曝气进气管路上设有曝气口，曝气部件设在曝气口上，在曝气头顶部设有曝气喷口，曝气头底部与曝气连接管相连，污水深处搅拌装置设在调节池主体底端，污水上下搅拌装置设在调节池主体内，刮板滑动导轨设在调节池主体顶端，污泥收集刮板设在刮板滑动导轨上，污泥回收槽设在调节池主体顶端一侧，酸性调节池顶端设有加药装置和絮凝加药装置，在酸性调节池内设有PH检测装置，酸性调节池上方设有酸碱搅拌装置，酸性调节池底部设有絮凝沉淀过滤格栅，在絮凝沉淀过滤格栅的下方设有底层沉淀收集装置。提高污水处理池的曝气效率，有效的对酸性污水进行处理，提高了酸性污水的处理效率。
权利要求书
1.基于活性污泥法的污水处理设备，其特征在于：包括调节池主体、曝气装置、搅拌装置、顶层污泥回收装置、酸性调节池、加药装置、絮凝加药装置以及底层沉淀收集装置，所述调节池主体左侧设置有污水进水口，所述污水进水口与污水进水管路相连，所述调节池主体右侧设置有污水出水口，在所述污水出水口上设置有过滤格栅，所述污水出水口与污水排水管路相连，在所述污水排水管路上设置有污水泵，所述调节池主体采用横截面为倒置的等腰梯形的结构，所述曝气装置包括曝气进气泵、曝气进气管路以及曝气部件，所述曝气进气管路围绕所述调节池主体内部设置，在所述曝气进气管路上均匀的设置有曝气口，所述曝气部件设置在所述曝气口上，所述曝气部件包括曝气头以及曝气连接管，所述曝气头采用横截面为半圆形的结构，在所述曝气头顶部均匀的设置有曝气喷口，所述曝气头底部与所述曝气连接管相连，在所述曝气进气管路一端设置有所述曝气进气泵，所述搅拌装置包括污水深处搅拌装置以及污水上下搅拌装置，所述污水深处搅拌装置设置在所述调节池主体底端，所述污水上下搅拌装置设置在所述调节池主体内，所述污水上下搅拌装置伸入所述调节池主体内的长度小于所述调节池主体的深度，所述顶层污泥回收装置包括污泥回收槽、污泥收集刮板以及刮板滑动导轨，所述刮板滑动导轨设置在所述调节池主体顶端，所述污泥收集刮板活动的设置在所述刮板滑动导轨上，所述污泥回收槽通过污泥回收导轨设置在所述调节池主体顶端一侧，所述污泥回收槽采用“L”形结构，所述污水排水管路与所述酸性调节池相连，所述酸性调节池顶端两侧分别设置有所述加药装置以及所述絮凝加药装置，在所述酸性调节池内设置有PH检测装置，所述酸性调节池上方设置有酸碱搅拌装置，所述酸碱搅拌装置包括酸碱搅拌电机、酸碱搅拌杆以及酸碱搅拌头，所述酸碱搅拌电机设置在所述酸碱搅拌杆一端，所述酸碱搅拌杆另一端设置有所述酸碱搅拌头，所述加药装置的输入端与所述PH检测装置的第一输出端相连，所述絮凝加药装置的输入端与所述PH检测装置的第二输出端相连，所述酸性调节池底部附近设置有絮凝沉淀过滤格栅，在所述絮凝沉淀过滤格栅的下方设置有所述底层沉淀收集装置。
2.根据权利要求1所述的基于活性污泥法的污水处理设备，其特征在于：在所述调节池主体顶端设置有出气口，所述出气口通过排气管路与收集气瓶相连。
3.根据权利要求1所述的基于活性污泥法的污水处理设备，其特征在于：在所述调节池主体底端外侧设置有污水深处搅拌装置驱动电机，在所述调节池主体顶端外侧设置有污水上下搅拌装置驱动电机。
4.根据权利要求1所述的基于活性污泥法的污水处理设备，其特征在于：在所述调节池主体顶端一侧设置有曝气管进口，在所述调节池主体顶端另一侧设置有曝气管出口，所述曝气进气管路通过所述曝气管进口进入所述调节池主体内部，所述曝气进气管路通过所述曝气管出口离开所述调节池主体内部。
说明书
基于活性污泥法的污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，更具体地说，涉及一种基于活性污泥法的 污水处理设备。
背景技术
污水处理(sewagetreatment,wastewatertreatment)：为使污水达到排水某一水 体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交 通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百 姓的日常生活。
近几年来，城市生活污水排放已是中国城市水的主要污染源城市生活污水处理是当 前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水 设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情。而目前的污水 处理池制作成本高，处理效果差。
在一些工业过程中，如食品、造纸、钢铁等化工企业生产过程中也会排放大量的污 水，而这些污水大部分属于有机废水，这种有机污水需经过处理才能排放到自然界中， 否则直接排放到自然界水体中会迅速消耗水中的溶解氧，造成水体缺氧而影响鱼类和其 他水生动物的生存，同时污水中的悬浮物易在厌氧条件下分解产生臭气，恶化水质。除 了有机废水以外，在一些工业过程中还会产生酸化污水，这些酸化污水如果直接排放至 江河湖海中，则会对生态环境造成很大的影响。
实用新型内容
本实用新型克服了现有技术中的不足，目前的污水处理池制作成本高，处理效果差， 同时对于酸性污水的处理效果不是很好，提供了一种基于活性污泥法的污水处理设备， 提高污水处理池的曝气效率，同时能够分类的对污水内所包含的物质进行回收处理，有 效的对酸性污水进行处理，提高了酸性污水的处理效率。
本实用新型的目的通过下述技术方案予以实现。

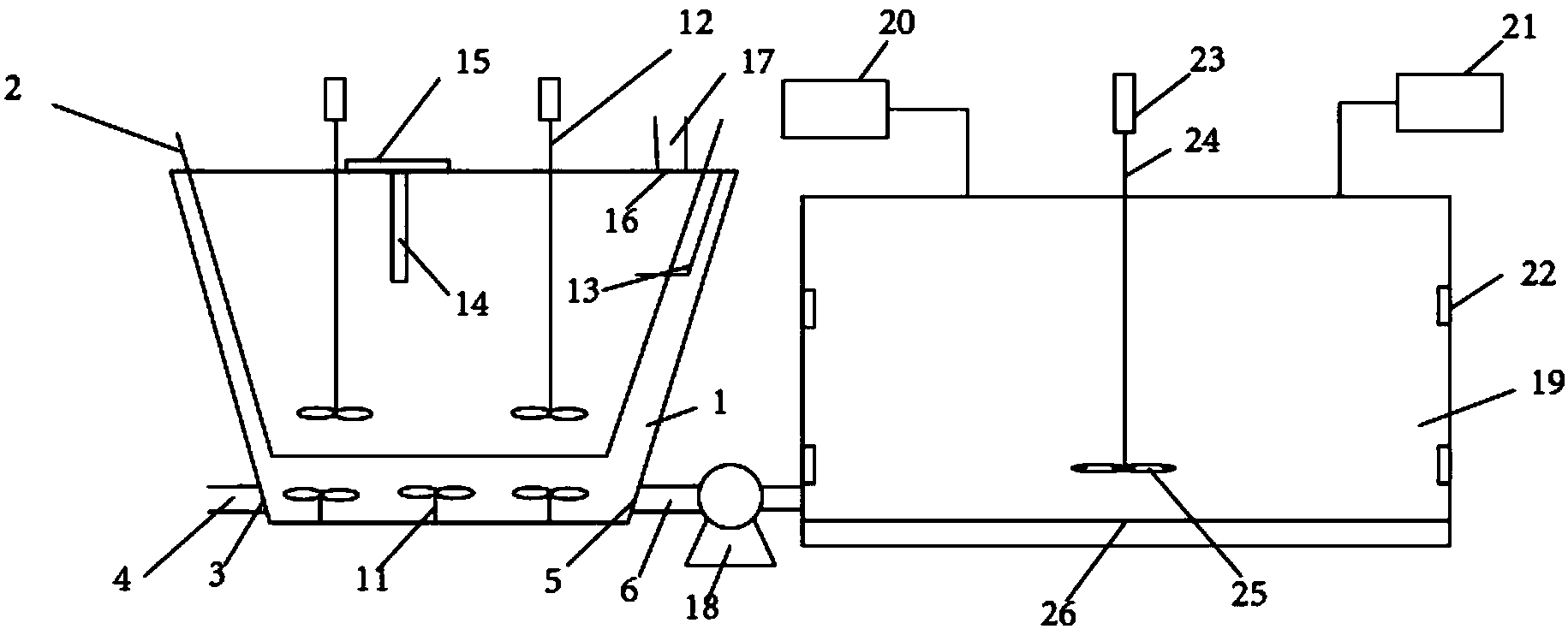

基于活性污泥法的污水处理设备，包括调节池主体、曝气装置、搅拌装置、顶层污 泥回收装置、酸性调节池、加药装置、絮凝加药装置以及底层沉淀收集装置，所述调节 池主体左侧设置有污水进水口，所述污水进水口与污水进水管路相连，所述调节池主体 右侧设置有污水出水口，在所述污水出水口上设置有过滤格栅，所述污水出水口与所述 污水排水管路相连，在所述污水排水管路上设置有所述污水泵，所述调节池主体采用横 截面为倒置的等腰梯形的结构，所述曝气装置包括曝气进气泵、曝气进气管路以及曝气 部件，所述曝气进气管路围绕所述调节池主体内部设置，在所述曝气进气管路上均匀的 设置有所述曝气口，所述曝气部件设置在所述曝气口上，所述曝气部件包括曝气头以及 曝气连接管，所述曝气头采用横截面为半圆形的结构，在所述曝气头顶部均匀的设置有 曝气喷口，所述曝气头底部与所述曝气连接管相连，在所述曝气进气管路一端设置有所 述曝气进气泵，所述搅拌装置包括污水深处搅拌装置以及污水上下搅拌装置，所述污水 深处搅拌装置设置在所述调节池主体底端，所述污水上下搅拌装置设置在所述调节池主 体内，所述污水上下搅拌装置伸入所述调节池主体内的长度小于所述调节池主体的深度， 所述顶层污泥回收装置包括污泥回收槽、污泥收集刮板以及刮板滑动导轨，所述刮板滑 动导轨设置在所述调节池主体顶端，所述污泥收集刮板活动的设置在所述刮板滑动导轨 上，所述污泥回收槽通过污泥回收导轨设置在所述调节池主体顶端一侧，所述污泥回收 槽采用“L”形结构，所述污水排水管路与所述酸性调节池相连，所述酸性调节池顶端两 侧分别设置有所述加药装置以及所述絮凝加药装置，在所述酸性调节池内设置有PH检测 装置，所述酸性调节池上方设置有酸碱搅拌装置，所述酸碱搅拌装置包括酸碱搅拌电机、 酸碱搅拌杆以及酸碱搅拌头，所述酸碱搅拌电机设置在所述酸碱搅拌杆一端，所述酸碱 搅拌杆另一端设置有所述酸碱搅拌头，所述加药装置的输入端与所述PH检测装置的第一 输出端相连，所述絮凝加药装置的输入端与所述PH检测装置的第二输出端相连，所述酸 性调节池底部附近设置有絮凝沉淀过滤格栅，在所述絮凝沉淀过滤格栅的下方设置有所 述底层沉淀收集装置。
在所述调节池主体顶端设置有出气口，所述出气口通过排气管路与收集气瓶相连。
在所述调节池主体底端外侧设置有污水深处搅拌装置驱动电机，在所述调节池主体 顶端外侧设置有污水上下搅拌装置驱动电机。
在所述调节池主体顶端一侧设置有曝气管进口，在所述调节池主体顶端另一侧设置 有曝气管出口，所述曝气进气管路通过所述曝气管进口进入所述调节池主体内部，所述 曝气进气管路通过所述曝气管出口离开所述调节池主体内部。
本实用新型的有益效果为：与现有技术相比，本实用新型设置有曝气装置，通过围 绕设置在调节池主体内的曝气装置，大大提高了调节池主体内部污水的曝气作用，与污 水深处搅拌装置以及污水上下搅拌装置相结合以后，使得污水深处也能够进行有效地曝 气，大大提高了污水处理的效率，减少了污水处理所需的时间;顶层污泥回收装置的设 置，使得漂浮于污水上层的污泥能够提前被顶层污泥回收装置所收集，使得漂浮于污水 上层的污泥不会影响污水的曝气作用，同时也降低了污水中污泥的含量;在所述调节池 主体顶端设置有出气口，出气口与收集气瓶相连，能够收集在污水处理过程中产生的沼 气以及其他气体，这样不仅有效地利用了污水处理过程中所产生的各种副产物，同时也 能保证调节池主体内部压力的稳定，保证调节池主体稳定的运转;设置有酸性调节池， 可以将已经出去污泥的酸性污水在酸性调节池内进行中和反应，以使其达到国家规定的 排放标准，以保护生态环境;在酸性调节池内设置有PH检测装置、酸碱搅拌装置以及加 药装置，通过PH检测装置的检测控制加药装置向酸性调节池内加入碱性中和药物，在酸 碱搅拌装置的作用下，使酸性污水与碱性中和药物进行有效的中和反应，待PH检测装置 检测到酸性污水的PH值达标以后，控制絮凝加药装置向酸性调节池内加入絮凝剂，以进 一步净化污水，最后由排水口将经过净化的酸性污水排出装置外。
