申请日2016.07.23
公开(公告)日2017.01.04
IPC分类号C02F9/02
摘要
本实用新型涉及一种污水处理设备的颗粒过滤处理装置，包括箱体，所述箱体顶部设有电机与进水口，且所述电机设于所述箱体中心轴线处，所述电机底部连接有转轴，且所述转轴设于所述箱体内腔，所述箱体内腔从上到下依次设有第一过滤网、第二过滤网与第三过滤网，所述第一过滤网、第二过滤网与第三过滤网顶部均设有毛刷，且所述毛刷一端连接所述转轴，所述第一过滤网、第二过滤网、第三过滤网一侧均设有排污槽，所述第三过滤网底部设有颗粒活性炭吸附层，所述颗粒活性炭吸附层一侧设有排水口，所述颗粒活性炭吸附层底部设有底盘盖，其去除污水中颗粒状杂质，本实用新型结构简单，设计合理，实用性强。
权利要求书

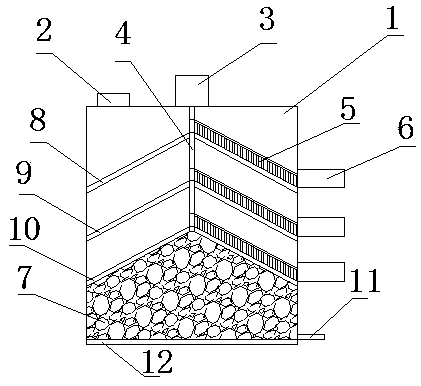

1.一种污水处理设备的颗粒过滤处理装置，包括箱体(1)，其特征在于，所述箱体(1)顶部设有电机(3)与进水口(2)，且所述电机(3)设于所述箱体(1)中心轴线处，所述电机(3)底部连接有转轴(4)，且所述转轴(4)设于所述箱体(1)内腔，所述箱体(1)内腔从上到下依次设有第一过滤网(8)、第二过滤网(9)与第三过滤网(10)，所述第一过滤网(8)、第二过滤网(9)与第三过滤网(10)顶部均设有毛刷(5)，且所述毛刷(5)一端连接所述转轴(4)，所述第一过滤网(8)、第二过滤网(9)、第三过滤网(10)一侧均设有排污槽(6)，所述第三过滤网(10)底部设有颗粒活性炭吸附层(7)，所述颗粒活性炭吸附层(7)一侧设有排水口(11)，所述颗粒活性炭吸附层(7)底部设有底盘盖(12)。
2.根据权利要求1所述一种污水处理设备的颗粒过滤处理装置，其特征在于：所述箱体(1)表面包裹有隔音层。
3.根据权利要求1所述一种污水处理设备的颗粒过滤处理装置，其特征在于：所述第一过滤网(8)、第二过滤网(9)、第三过滤网(10)的形状均为锥形，且过滤孔的直径依次递减。
4.根据权利要求1所述一种污水处理设备的颗粒过滤处理装置，其特征在于：所述排污槽(6)一侧均设有排污阀。
5.根据权利要求1所述一种污水处理设备的颗粒过滤处理装置，其特征在于：所述底盘盖(12)与箱体(1)之间设有密封圈，且之间为可拆卸连接。
说明书
一种污水处理设备的颗粒过滤处理装置
技术领域
本实用新型涉及一种污水处理设备的颗粒过滤处理装置，属于污水处理设备的技术领域。
背景技术
污水处理设备是处理区域内各种污水的相关设备，如城区的生活污水，工业废水等，其能避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，而污水处理方法是通过污水处理池内的污水进行化学反应处理或者生物处理，而一些污水中含带有颗粒状的杂质，无法通过化学反应处理或者生物处理，从而堆积在污水处理池，从而污水处理池需要经常进行清理，清理又较为麻烦，为此，我们提供了一种污水处理设备的颗粒过滤处理装置。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种污水处理设备的颗粒过滤处理装置，其能去除污水中含带的颗粒状杂质，又能将从污水中可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种污水处理设备的颗粒过滤处理装置，包括箱体，所述箱体顶部设有电机与进水口，且所述电机设于所述箱体中心轴线处，所述电机底部连接有转轴，且所述转轴设于所述箱体内腔，所述箱体内腔从上到下依次设有第一过滤网、第二过滤网与第三过滤网，所述第一过滤网、第二过滤网与第三过滤网顶部均设有毛刷，且所述毛刷一端连接所述转轴，所述第一过滤网、第二过滤网、第三过滤网一侧均设有排污槽，所述第三过滤网底部设有颗粒活性炭吸附层，所述颗粒活性炭吸附层一侧设有排水口，所述颗粒活性炭吸附层底部设有底盘盖。
进一步而言，所述箱体表面包裹有隔音层。
进一步而言，所述第一过滤网、第二过滤网、第三过滤网的形状均为锥形，且过滤孔的直径依次递减。
进一步而言，所述排污槽一侧均设有排污阀。
进一步而言，所述底盘盖与箱体之间设有密封圈，且之间为可拆卸连接。
本实用新型有益效果：该污水处理设备的颗粒过滤处理装置通过多层过滤网能够提高过滤的效果，通过电机带动转轴使毛刷转动清扫过滤网顶部的污水杂质，防止了过滤网顶部杂质过多而造成的堵塞，通过排污槽接收并排除污水杂质，通过颗粒活性炭吸附层进一步去除污水杂质，结构简单，设计合理，实用性强。
