申请日2015.05.20
公开(公告)日2015.10.07
IPC分类号C02F9/02
摘要
本实用新型公开了移动式水处理站，包括集装箱、沉淀池、处理池、收集池、输送泵一、输送泵二、增压泵，输送集装箱内从左而右依次设处理池、收集池，沉淀池左上设进水管并穿出集装箱外部，内设过滤板，沉淀池与处理池中间设输送泵一，沉淀池内设解析板，上设吸附包，下为积水仓，底部设输入水管连通输送泵二，输送泵二出液口设输出水管连通收集池，收集池内直立设置渗透板，渗透板左侧为收集仓，右侧为清水仓，清水仓右侧设输出水管与增压泵的连通，增压泵的出液口设出水管连通集装箱外部，本实用新型可以吊装在车上运输，并能放置在应用区域，适合建筑工地等生活用水处理和再利用。
权利要求书

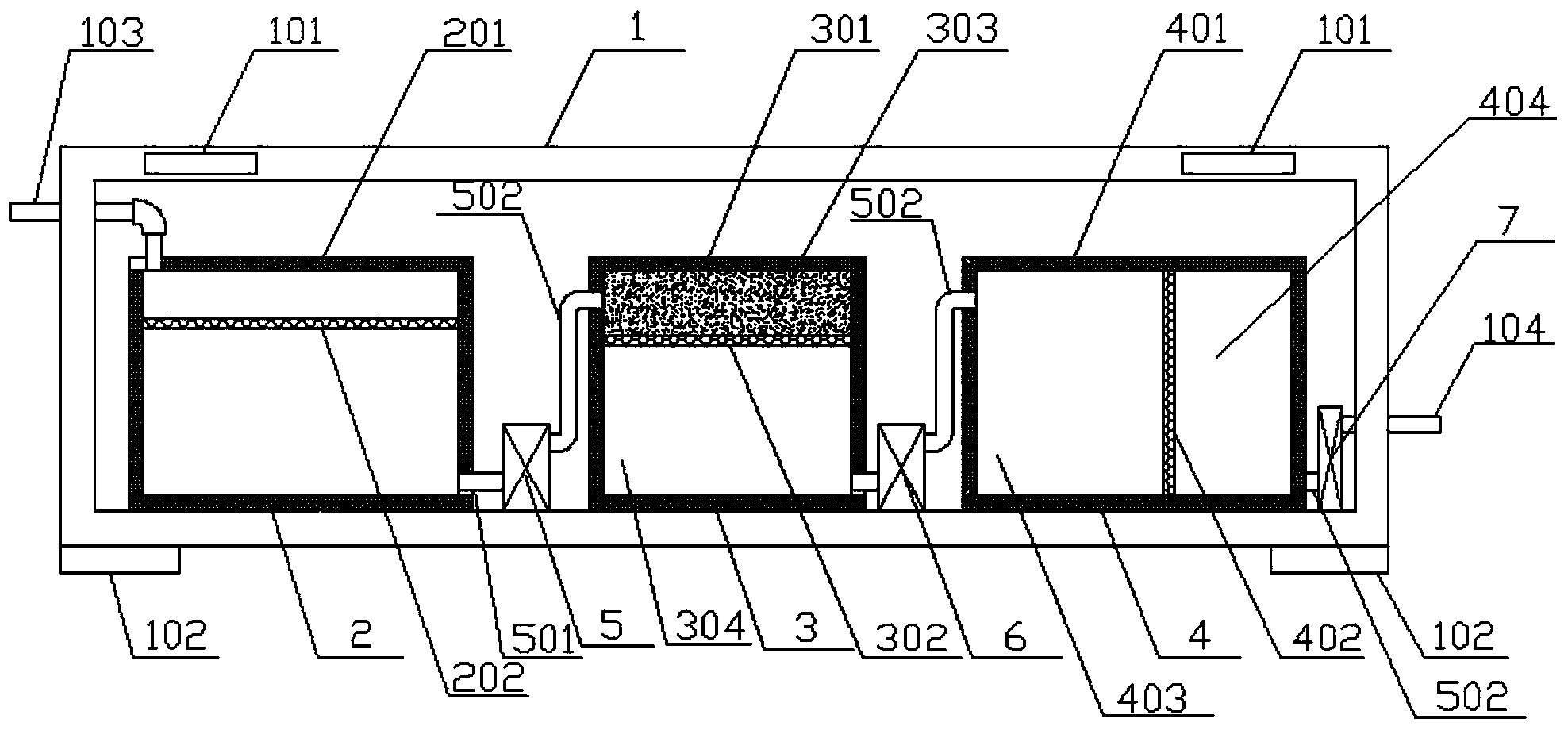

1.移动式水处理站，其特征在于：包括集装箱(1)、沉淀池(2)、处理 池(3)、收集池(4)、输送泵一(5)、输送泵二(6)、增压泵(7)，输送 集装箱(1)内从左而右依次设处理池(3)、收集池(4)，所述沉淀池(2)左上设进 水管(103)并穿出集装箱(1)外部，内设过滤板(202)，上设上盖一(201)，沉淀 池(2)与处理池(3)、中间设输送泵一(5)，所述输送泵一((5)的进液口设输入水 管(501)连通沉淀池(2)底部，出液口设输出水管(502)连通沉淀池(2)，所述沉 淀池(2)内设解析板(302)，所述解析板(302)上设吸附包(303)，下为积水 仓(304)，所述积水仓(304)底部设输入水管(501)连通输送泵二(6)， 所述输送泵二(6)出液口设输出水管(502)连通收集池(4)，所述收集池(4) 内直立设置渗透板(402)，所述渗透板(402)左侧为收集仓(403)，右侧为 清水仓(404)，所述收集仓(403)与输出水管(502)连通，所述清水仓(404)右侧 设输出水管(502)与增压泵(7)的进液口连通，所述增压泵(7)的出液口设出水管 (104)，所述出水管(104)伸出集装箱(1)外部。
2.如权利要求1所述移动式水处理站，其特征在于：所述集装箱(1)上端 前后两侧各设吊装孔(101)，下端各设底脚(102)。
3.如权利要求1所述移动式水处理站，其特征在于：所述处理池(3)上端 设上盖二(301)，所述收集池(4)上端设上盖三(401)。
说明书
移动式水处理站
技术领域
本实用新型涉及一种建筑工地等场所应用的生活污水处理再利用一体化装 置，尤其是移动式水处理站。
背景技术
建筑工地均为各种设施尚未配套的场所，生活用水只能维持正常生活所需， 但是生活条件简陋，生活用水因缺少处理设备再利用，形成用水短缺，但是无 循环再利用。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供移动式水处理站， 整套水处理设备设在集装箱内，可以车载至建筑工地安放，把生活用水进行过 滤沉淀、吸附净化、逆渗透处理后再循环应用，大大节约了生活用水使用量， 有效的提高水资源短缺的区域生活用水的循环利用率。
为达到上述目的，本实用新型的技术方案是：移动式水处理站，包括集装 箱、沉淀池、处理池、收集池、输送泵一、输送泵二、增压泵，输送集装箱内 从左而右依次设处理池、收集池，所述沉淀池左上设进水管并穿出集装箱外部， 内设过滤板，上设上盖一，沉淀池与处理池、中间设输送泵一，所述输送泵一 的进液口设输入水管连通沉淀池底部，出液口设输出水管连通沉淀池，所述沉 淀池内设解析板，所述解析板上设吸附包，下为积水仓，所述积水仓底部设输 入水管连通输送泵二，所述输送泵二出液口设输出水管连通收集池，所述收集 池内直立设置渗透板，所述渗透板左侧为收集仓，右侧为清水仓，所述收集仓 与输出水管连通，所述清水仓右侧设输出水管与增压泵的进液口连通，所述增 压泵的出液口设出水管，所述出水管伸出集装箱外部。
进一步设置，所述集装箱上端前后两侧各设吊装孔，下端各设底脚。
进一步设置，所述处理池上端设上盖二，所述收集池上端设上盖三。
本实用新型的有益效果是：集装箱的设置，利于运输、安放;沉淀池的设 置，利于生活污水过滤后微小颗粒的沉淀;过滤板的设置，利于隔离颗粒等固 状物质;处理池的设置，利于有效去除过滤后生活污水中的有害物质;吸附包 的设置，利于吸附进入处理池的过滤后生活水中的有害杂质;解析板的设置， 利于进一步细分解溶解水中的杂质;收集池的设置，利于收集处理后的生活水; 渗透板的设置，利于分离溶于水中的不同物质;输送泵一、输送泵二、增压泵 的设置，利于整套水处理设备内水的流动驱动。
